Ihr Nutzen
Benutzerfreundlich
Kosteneffizent
Leichtes Gewicht
Geschwindigkeit Randfix
Beschreibung

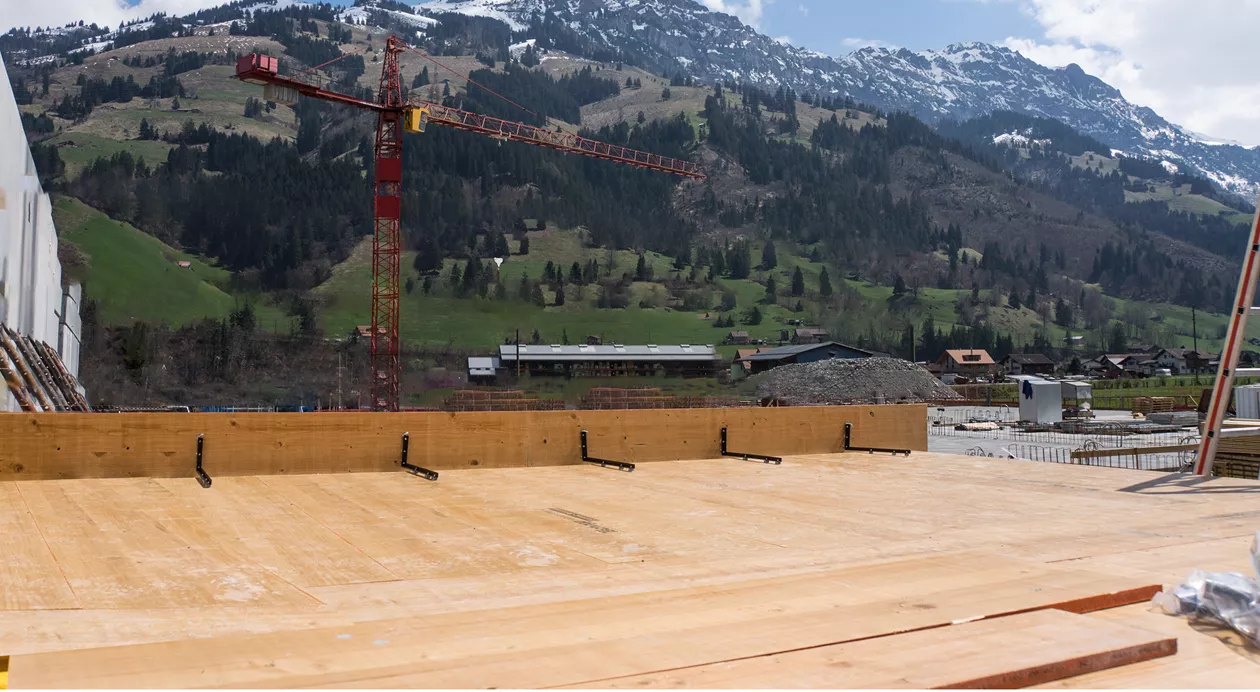

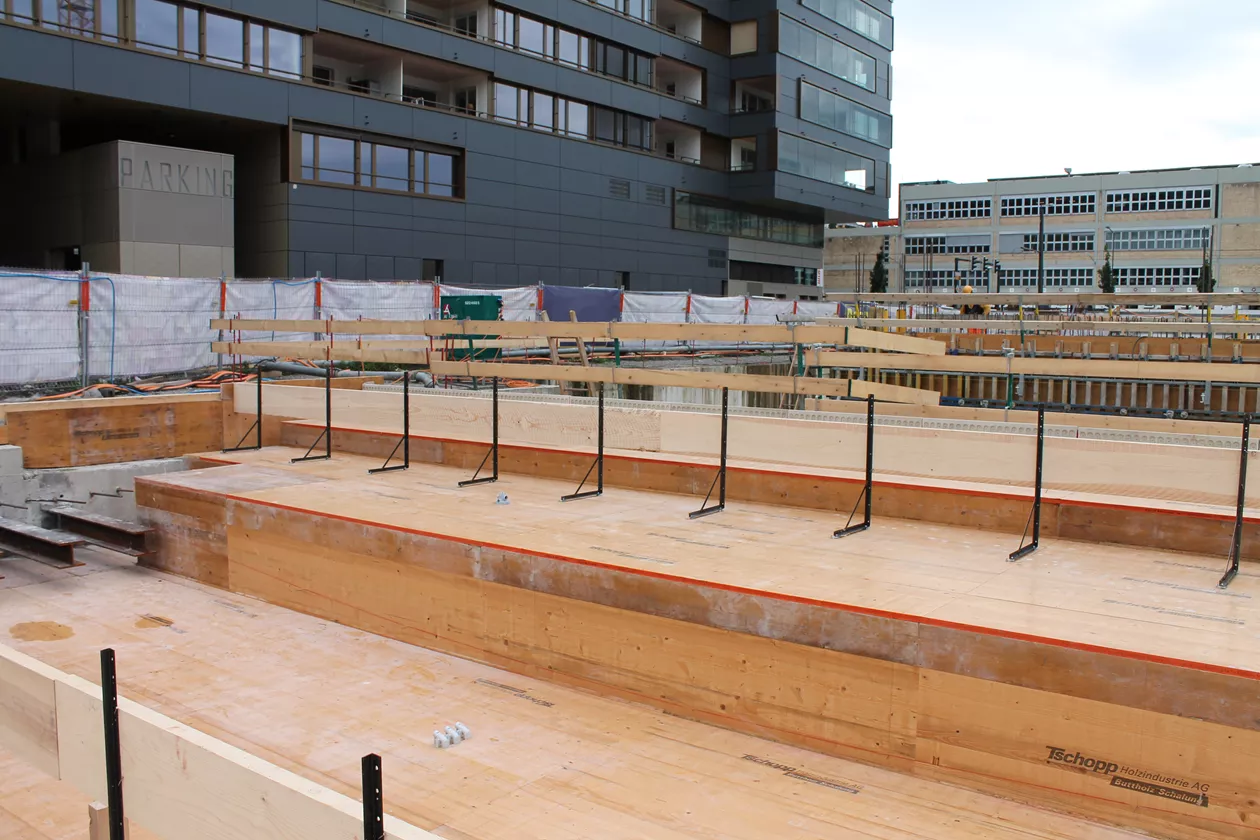

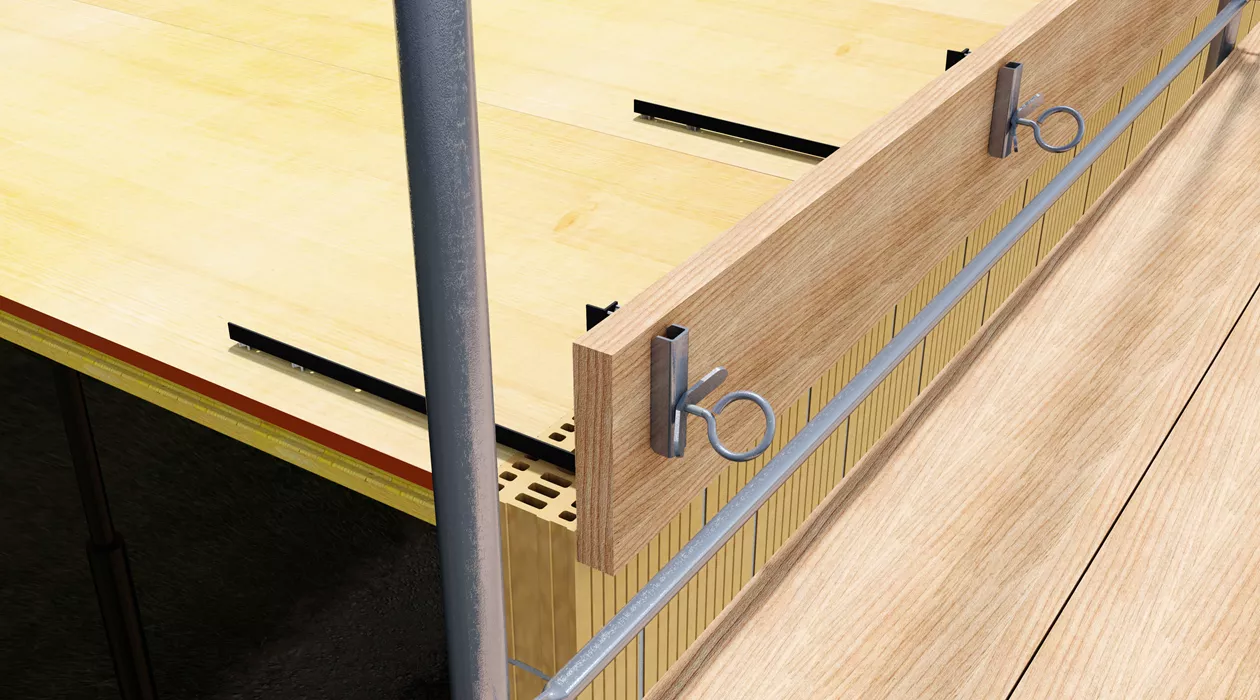

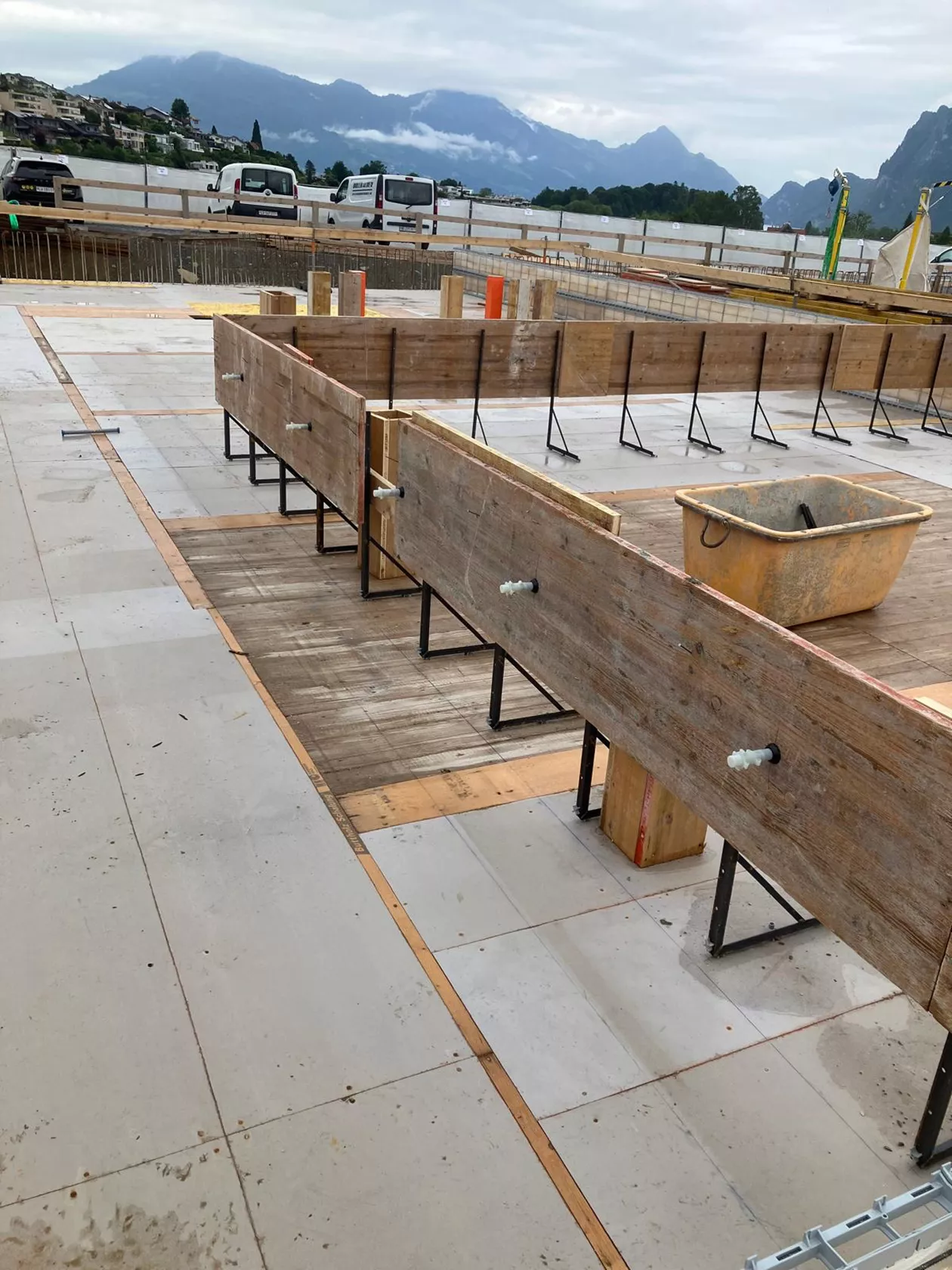

Das Randfix-System reduziert den Aufwand der Abschalung von Deckenrändern im Bereich von Backsteinmauerkonstruktionen auf ein Minimum. Das Schalbrett kann auf der gewünschten Höhe mittels Spanneisen fixiert werden. Nach der Montage von Winkel und Abschalungsbrett wird der Winkel mit Aluminiumnägeln auf die Deckenschalung genagelt. Das Spanneisen ermöglicht ein schnelles Ausschalen. Das Lieferprogramm umfasst Abschalungswinkel für Deckenstärken von 12-60 cm. Bei Elementdecken ist der Randfix-Winkel (Art. Nr. 1106) mit dem Randfix-Halter für Elementdecken (Art. Nr. 1112) die optimale Lösung. Für Deckenabsätze können auf Wunsch Sonderanfertigungen hergestellt und termingerecht geliefert werden.
Vorteile
- Die Deckenrandabschalung kann einfach von der Deckenschalung aus montiert werden
- Randfix kann ebenfalls bei Isolationseinlagen verwendet werden
- Das Verlegen von Gleitlagern ist trotz Randfix kein Problem

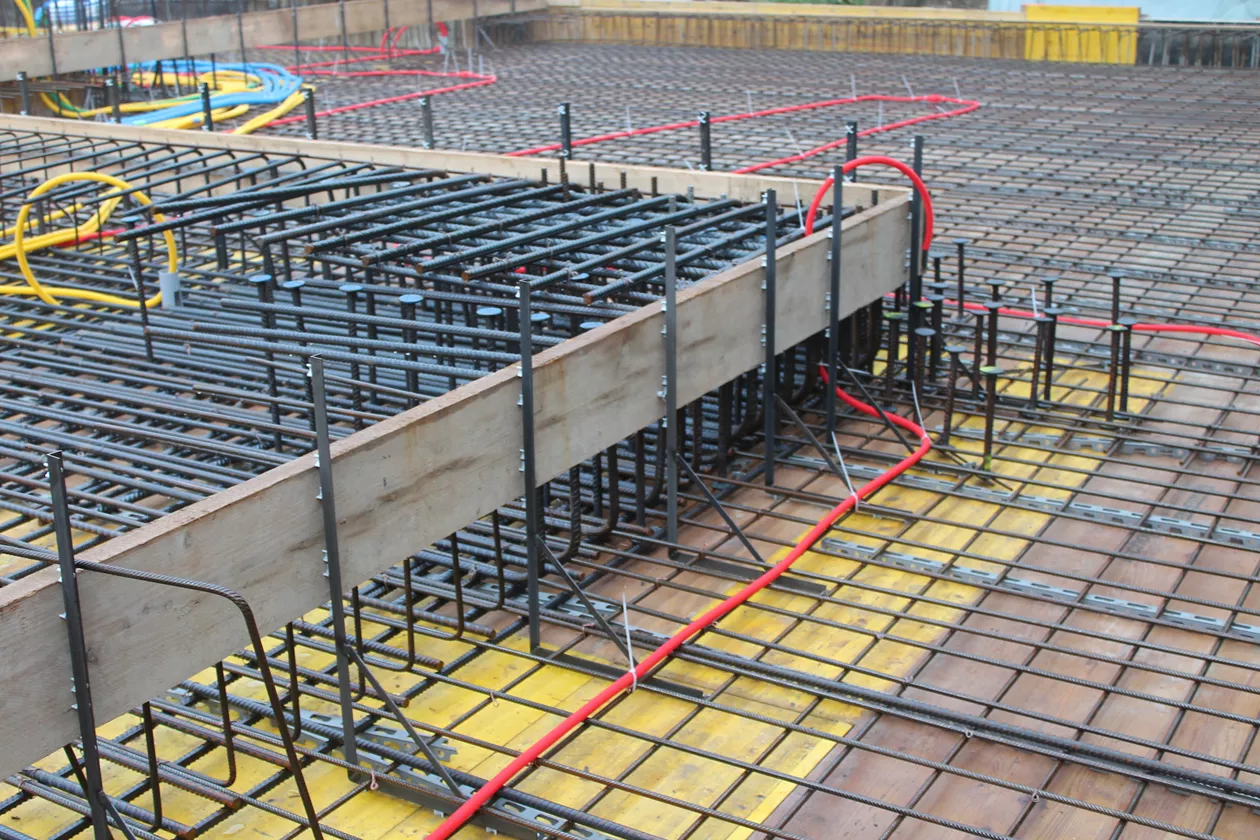

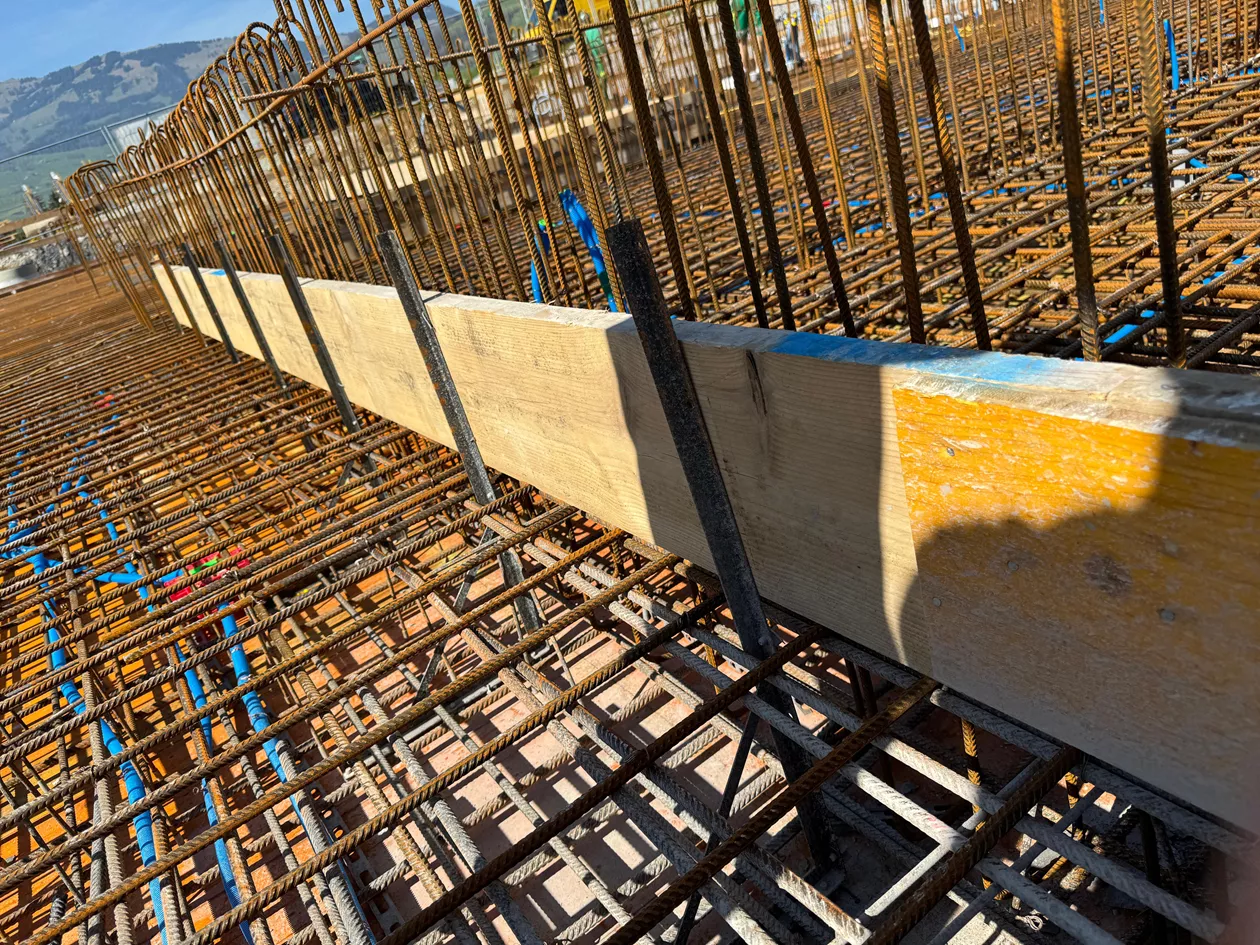

- Keine Behinderung bei der Armierung
- Sie sparen Zeit, somit auch Geld
- Auch für vorfabrizierte Elementdecken
Lieferprogramm

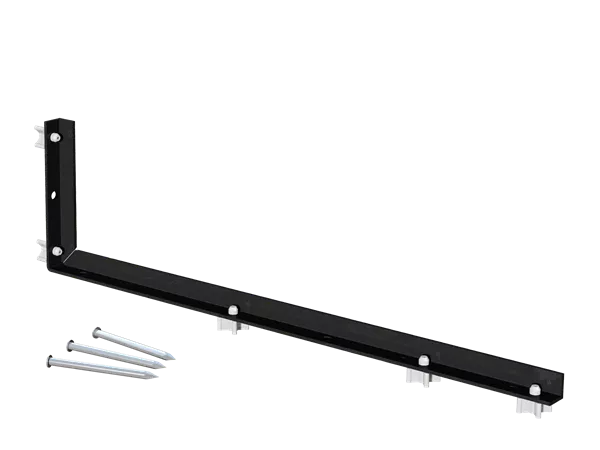

Art 1102
Randfix-Winkel 16-25 cm

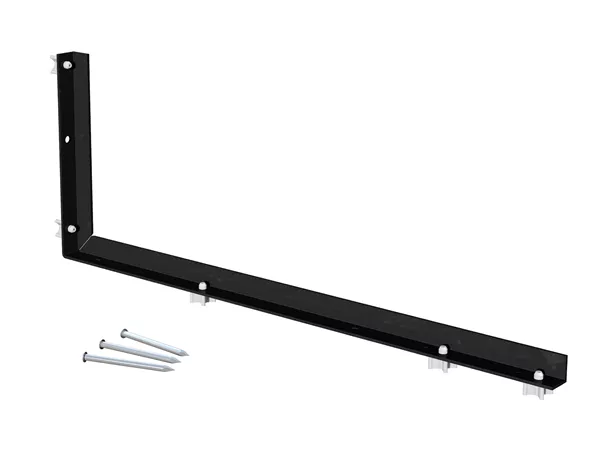

Art 1103
Randfix-Winkel 26-35 cm

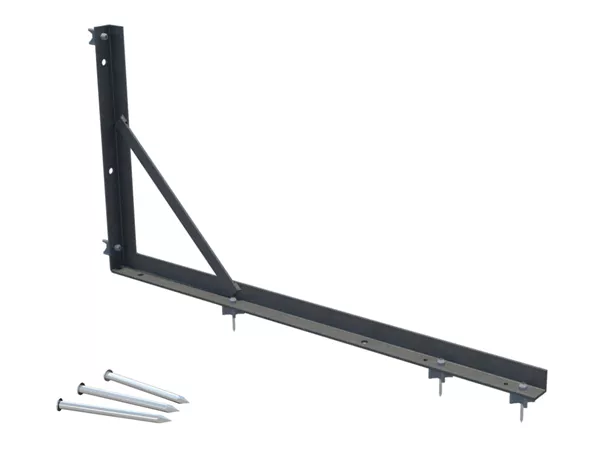

Art 1104
Randfix-Winkel 36-40 cm

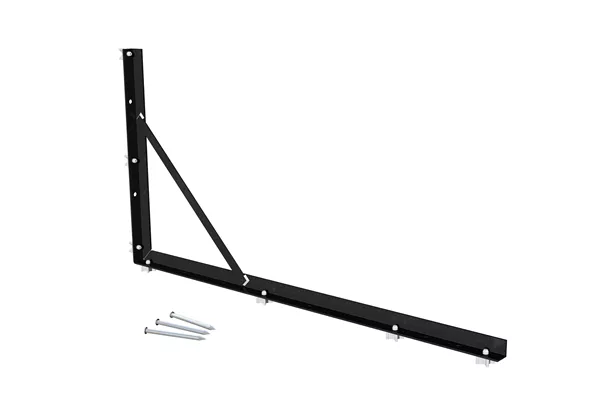

Art 1105
Randfix-Winkel 40-60 cm

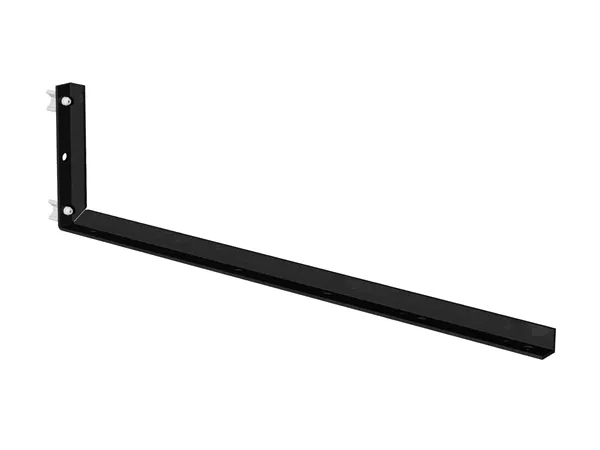

Art 1106
Randfix-Winkel 16-25 cm für Elementdecken

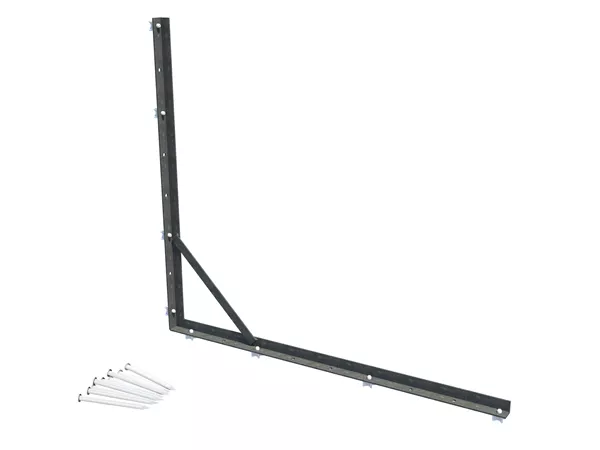

Art 1109S
Randfix-Winkel 700 x 800 mm mit Strebe

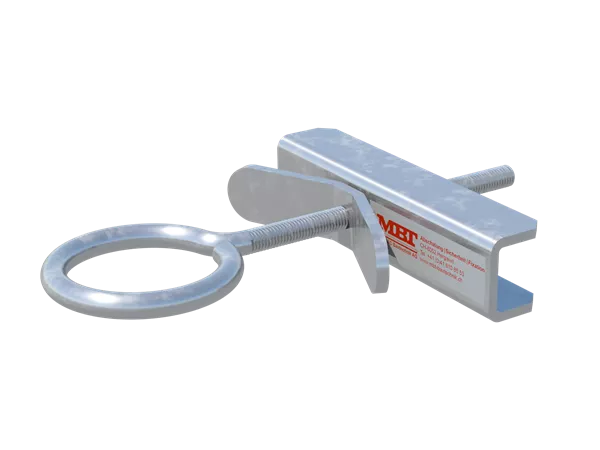

Art 1110

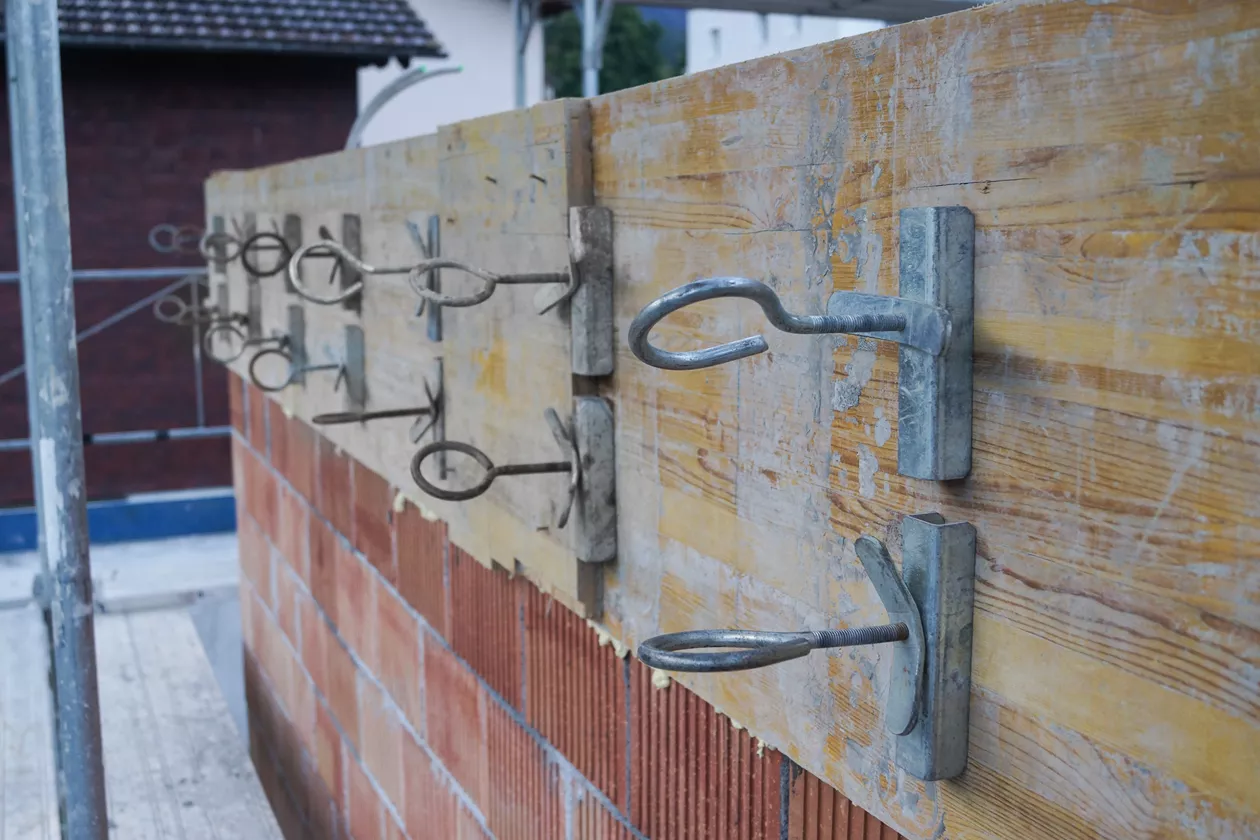

Spanneisen für Schalungsbretter 10-90 mm

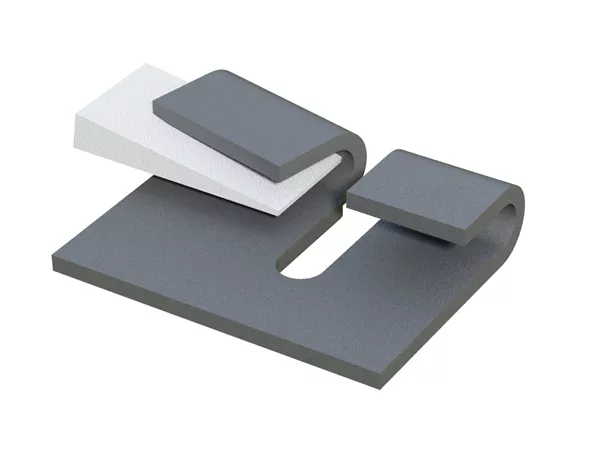

Art 1112
Randfix-Halter für Elementdeck
Art 1150
Aluminium-Nägel 3,1 x 45 mm (z.B. für Metallwinkel)
Das Randfix-System
Beschreibung
Das Randfix-System
Das Randfix-System reduziert den Aufwand der Abschalung von Deckenrändern im Bereich von Backsteinmauerkonstruktionen auf ein Minimum.
Das Schalbrett kann auf der gewünschten Höhe mittels Spanneisen fixiert werden. Nach der Montage von Winkel und Abschalungsbrett wird der Winkel mit Aluminiumnägeln auf die Deckenschalung genagelt. Das Spanneisen ermöglicht ein schnelles Ausschalen. Das Lieferprogramm umfasst Abschalungswinkel für Deckenstärken von 12-60 cm.

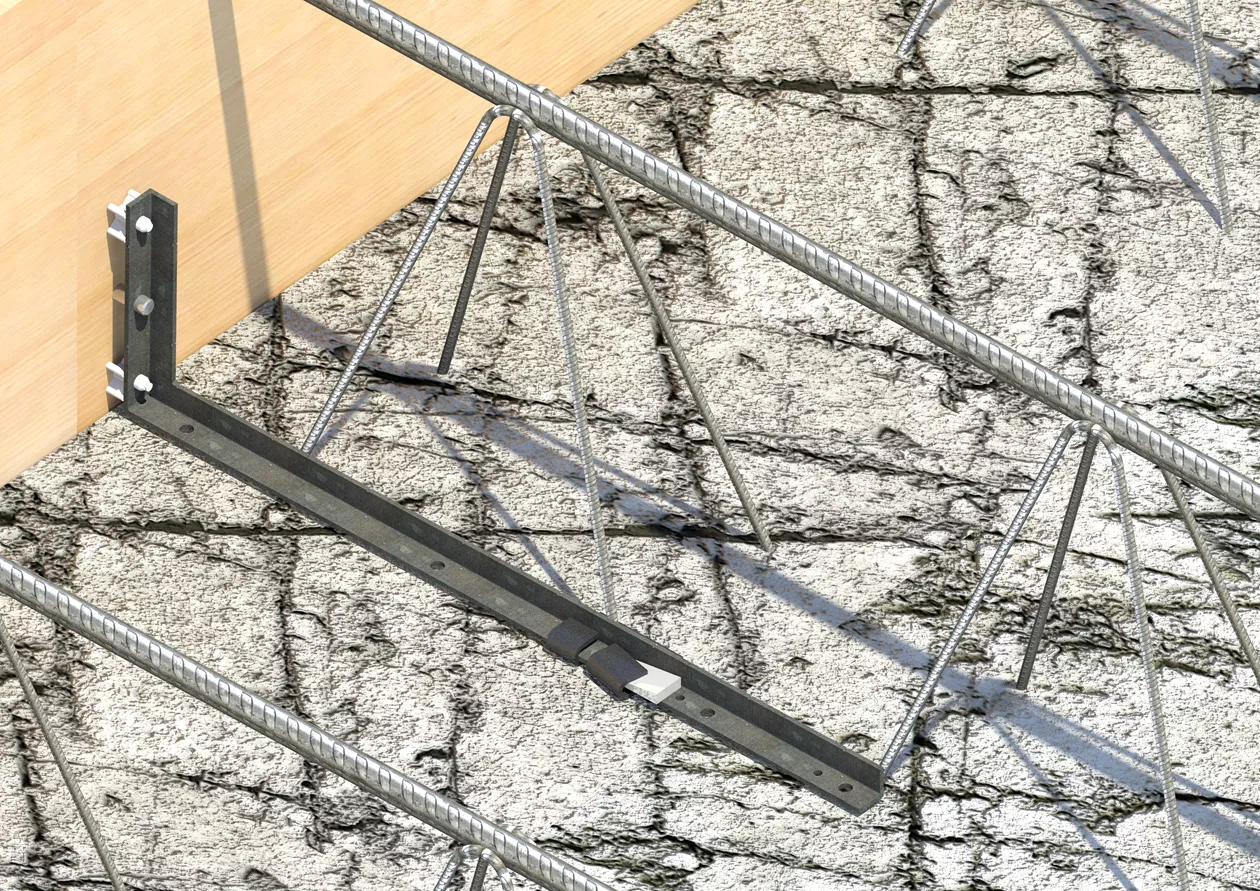

Bei Elementdecken ist der Randfix-Winkel (Art. Nr. 1106) mit dem Randfix-Halter für Elementdecken (Art. Nr. 1112) die optimale Lösung. Für Deckenabsätze eignen sich die Randfix-Winkel Art. 1105 und 1109S. Spezialgrössen sind auf Wunsch erhältlich.
Spezifikationen
Bezeichnung
Randfix-Winkel 12-15 cm
Randfix-Winkel 16-25 cm
Randfix-Winkel 26-35 cm
Randfix-Winkel 36-40 cm
Randfix-Winkel 40-60 cm
Randfix-Winkel 16-25 cm für Elementdecken

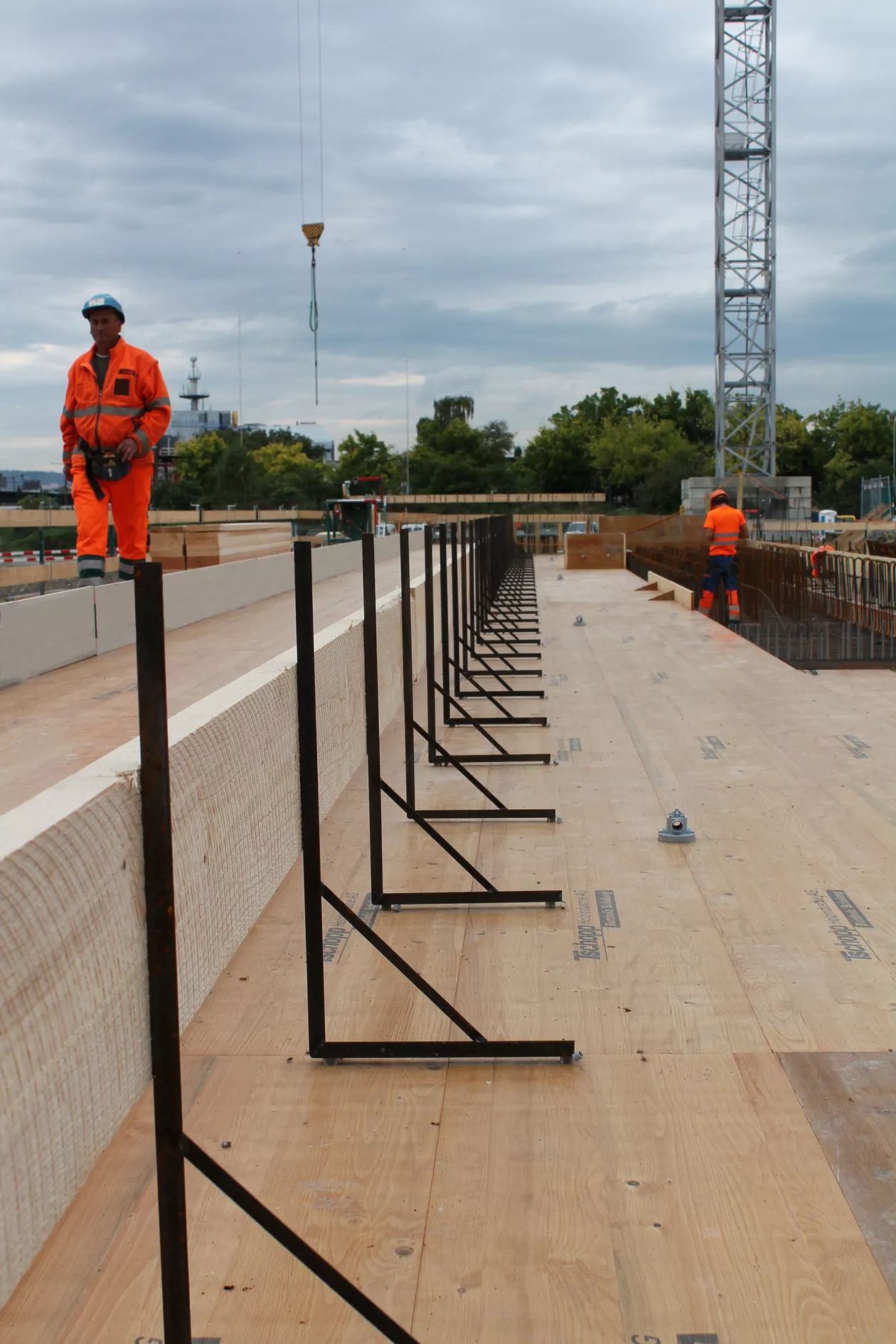

Randfix-Winkel 700 x 800 mm mit Strebe
Spanneisen für Schalungsbretter 10-90 mm
Randfix-Halter für Elementdeck
Aluminium-Nägel 3,1 x 45 mm
Art.
Länge
Höhe
Deckenstärke
VPE
Kartoneinheit
Paletteneinheit
Bundeinheit
Gewicht

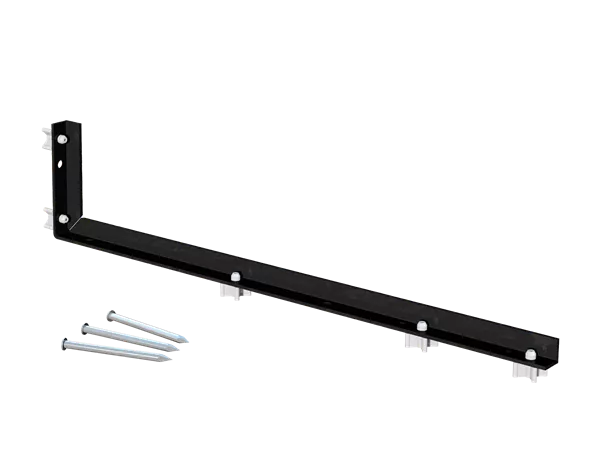

1101
53.4 cm
12.5 cm
12-15 cm
20.0 Stk
1120.0 Stk
20.0 Stk
0.55 kg
1102
53.4 cm
15.6 cm
16-25 cm
20.0 Stk
1120.0 Stk
20.0 Stk
0.58 kg
1103
62.5 cm
24.4 cm
26-35 cm
10.0 Stk
400.0 Stk
10.0 Stk
0.92 kg
1104
62.5 cm
33.2 cm
36-40 cm
10.0 Stk
300.0 Stk
10.0 Stk
1.05 kg
1105
78 cm
41.2 cm
40-60 cm
10.0 Stk
200.0 Stk
10.0 Stk
1.31 kg
1106
53.4 cm
14.4 cm
16-25 cm
20.0 Stk
1120.0 Stk
20.0 Stk
0.56 kg
1109S
10.0 Stk
10.0 Stk
1.66 kg
1110
10.0 Stk
10.0 Stk
0.72 kg
1112
20.0 Stk
0.10 kg
1150
1000.0 Stk
0.00 kg
.jpg)
Zeichnung 1
| Art. | Bezeichnung | Deckenstärke A | Gewindehöhe B1/B2 | Bohrloch Mass C1/C2 | Winkelabstand mit Gerüstbrettern | Winkelabstand mit Schaltafeln |
| 1101 | 12 - 15 cm | 12 cm | 8.5 cm | 3.5 cm | 130 cm | |
| 1101 | 12 - 15 cm | 13 cm | 8.5 cm | 4.5 cm | 130 cm | |
| 1101 | 12 - 15 cm | 14 cm | 8.5 cm | 5.5 cm | 130 cm | |
| 1101 | 12 - 15 cm | 15 cm | 8.5 cm | 6.5 cm | 130 cm | |
| 1102 | 16 - 25 cm | 16 cm | 8.5 cm | 7.5 cm | 130 cm | |
| 1102 | 16 - 25 cm | 18 cm | 8.5 cm | 9.5 cm | 130 cm | |
| 1102 | 16 - 25 cm | 20 cm | 8.5 cm | 11.5 cm | 130 cm | |
| 1102 | 16 - 25 cm | 25 cm | 8.5 cm | 16.5 cm | 115 cm | |
| 1103 | 26 - 35 cm | 26 cm | 14.5 cm | 11.5 cm | 110 cm | 95 cm |
| 1103 | 26 - 35 cm | 28 cm | 14.5 cm | 13.5 cm | 100 cm | 85 cm |
| 1103 | 26 - 35 cm | 30 cm | 14.5 cm | 15.5 cm | 78 cm | |
| 1103 | 26 - 35 cm | 32 cm | 14.5 cm | 17.5 cm | 72 cm |
Zeichnung 2
| Art. | Bezeichnung | Deckenstärke A | Gewindehöhe B1/B2 | Bohrloch Mass C1/C2 | Winkelabstand mit Gerüstbrettern | Winkelabstand mit Schaltafeln |
| 1104 | 36-40 cm | 34 cm | 14.5 / 28.5 cm* | 19.5 / 5.5 cm* | 67 cm | |
| 1104 | 36-40 cm | 36 cm | 14.5 / 28.5 cm* | 21.5 / 7.5 cm* | 62 cm | |
| 1104 | 36-40 cm | 38 cm | 14.5 / 28.5 cm* | 23.5 / 9.5 cm* | 58 cm | |
| 1105 | 41-60 cm | 40 cm | 14.5 / 31.5 cm* | 25.5 / 8.5 cm* | 60 cm* | |
| 1105 | 41-60 cm | 45 cm | 14.5 / 31.5 cm* | 30.5 / 13.5 cm* | 55 cm* | |
| 1105 | 41-60 cm | 50 cm | 14.5 / 31.5 cm* | 35.5 / 18.5 cm* | 50 cm* | |
| 1105 | 41-60 cm | 55 cm | 14.5 / 31.5 cm* | 40.5 / 23.5 cm* | 45 cm* | |
| 1105 | 41-60 cm | 60 cm | 14.5 / 31.5 cm* | 45.5 / 28.5 cm* | 40 cm* |
* Ab einer Deckenstärke von 40 cm werden zwei Bohrungen und zwei Schaltafeln (übereinander) notwendig. Siehe technische Zeichnung 2.
