Klapp-Form
Beschreibung
Mit dem aufklappbaren Abschalelement Klapp-Form lassen sich Arbeitsfugen zeitsparend erstellen, Injektionsschläuche/-kanäle einfach anbringen und das arbeitsintensive Ausschalen einsparen.
Vorteile
- Schnelles und einfaches Erstellen von Arbeitsfugen
- Ausschalen entfällt
- Optimale Befestigung von Injektionsschläuchen/-kanälen
- Spart viel wertvolle Arbeitszeit
- Einfaches Durchdringen von Sanitär- und Elektroinstallationen
- Keine Verletzungsgefahr dank Glasfasernetz
- Erfolgreich geprüft auf Querkraftübertragung
Lieferprogramm
Art 1731

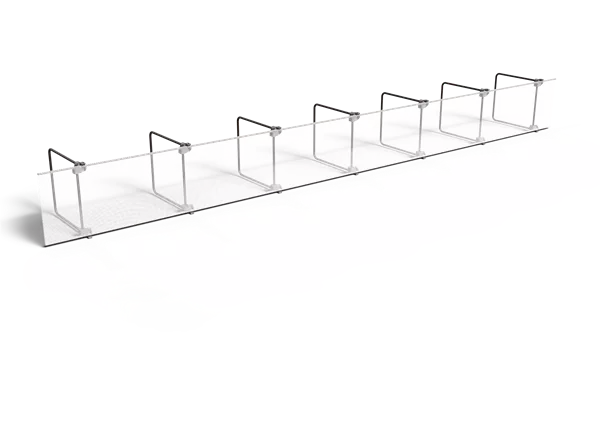

Klapp-Form 30 cm, Höhe 19 cm, Länge 2 m
Art 1732

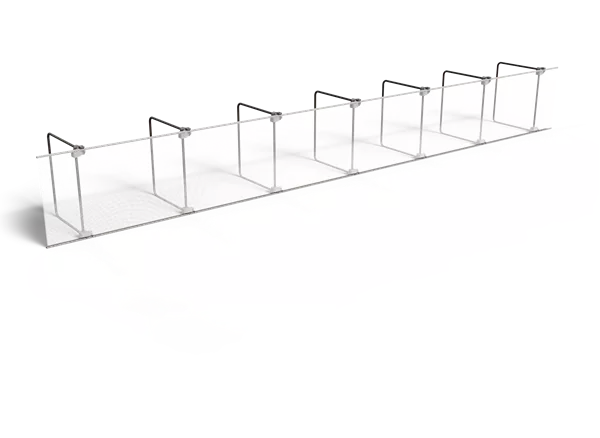

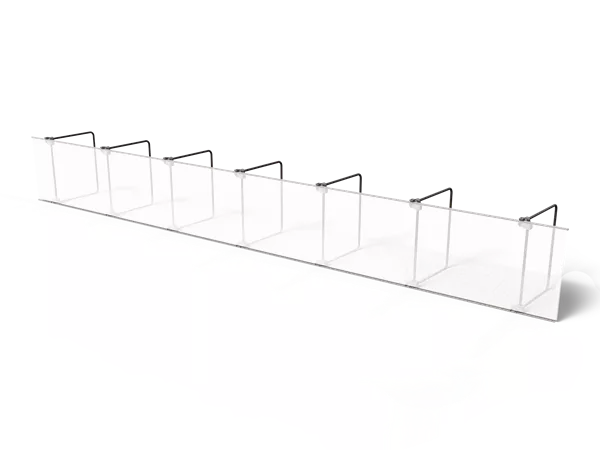

Klapp-Form 35 cm, Höhe 24 cm, Länge 2 m
Art 1920
Abschalkamm 30/44 mm (Betonüberdeckung / Kammhöhe) Länge 1.50 m
Art 1890
Schalflex Abschalgummi 30 x 60 mm
Art 1891
Schalflex Abschalgummi 40 x 80 mm
Art 1900
Schalflex U-Eisen für Abschalgummi 30 x 60 mm, Länge 3m (Preis je Meter)
Art 1901
Schalflex U-Eisen für Abschalgummi 40 x 80 mm, Länge 3m (Preis je Meter)
Beschreibung
Mit dem aufklappbaren Abschalelement Klapp-Form lassen sich Arbeitsfugen zeitsparend erstellen, Injektionsschläuche/-kanäle einfach anbringen und das arbeitsintensive Ausschalen einsparen.

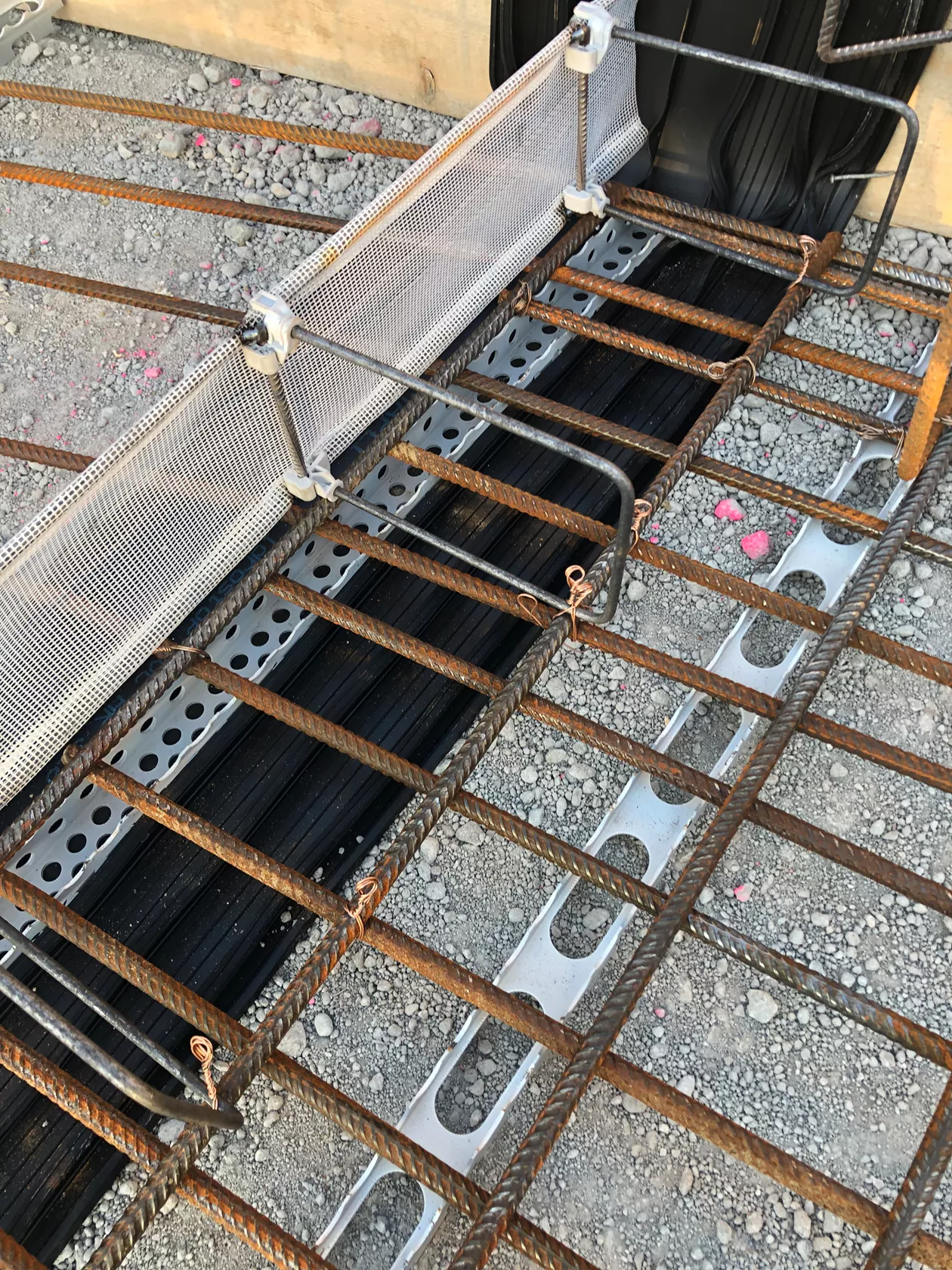

Um eine gerade Betonkante, sowie die gewünschte Betonüberdeckung zu erreichen, empfehlen wir die untere Armierungslage auf unseren Abschalkamm Art. 1920 aufzulegen.

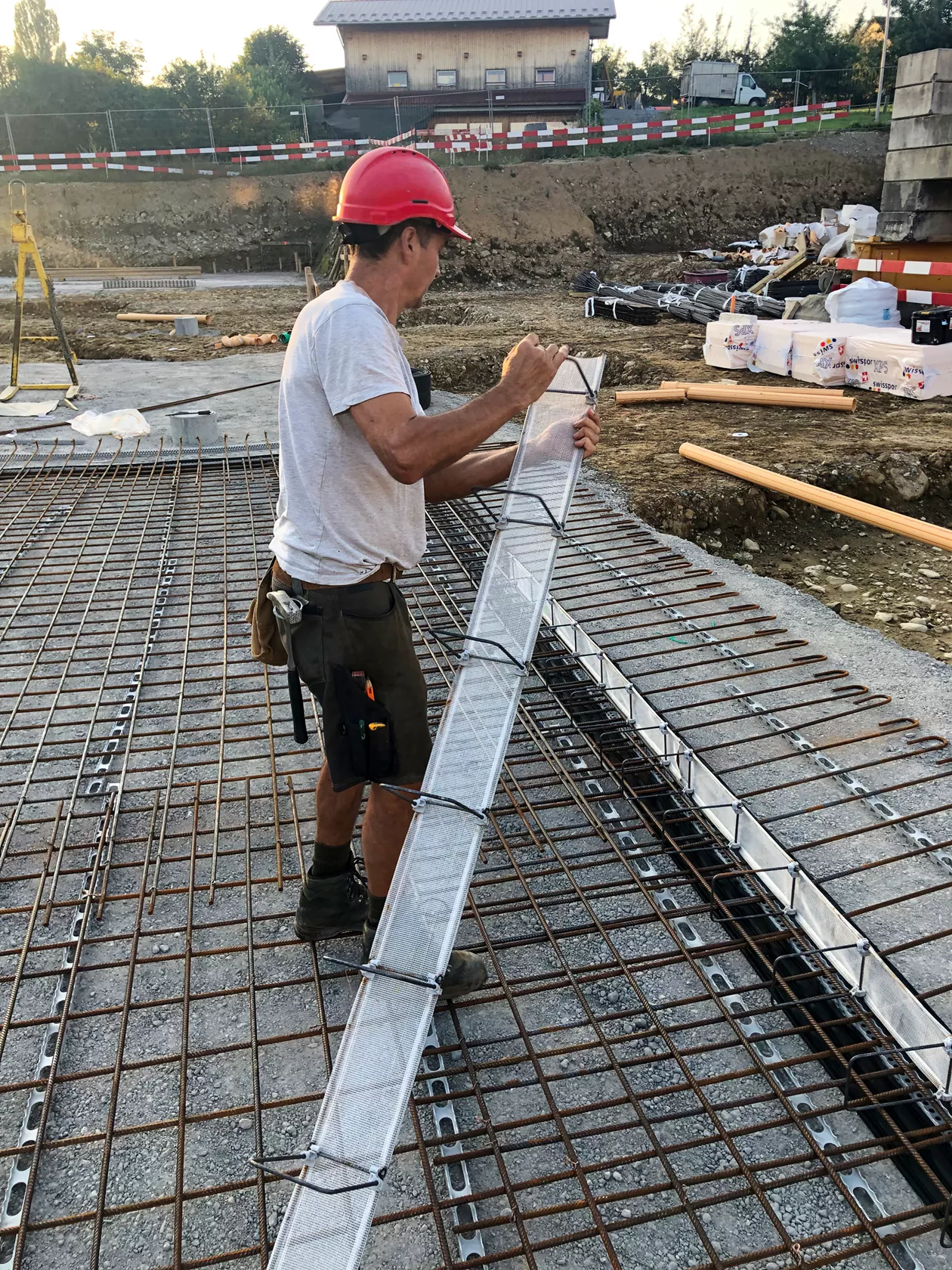

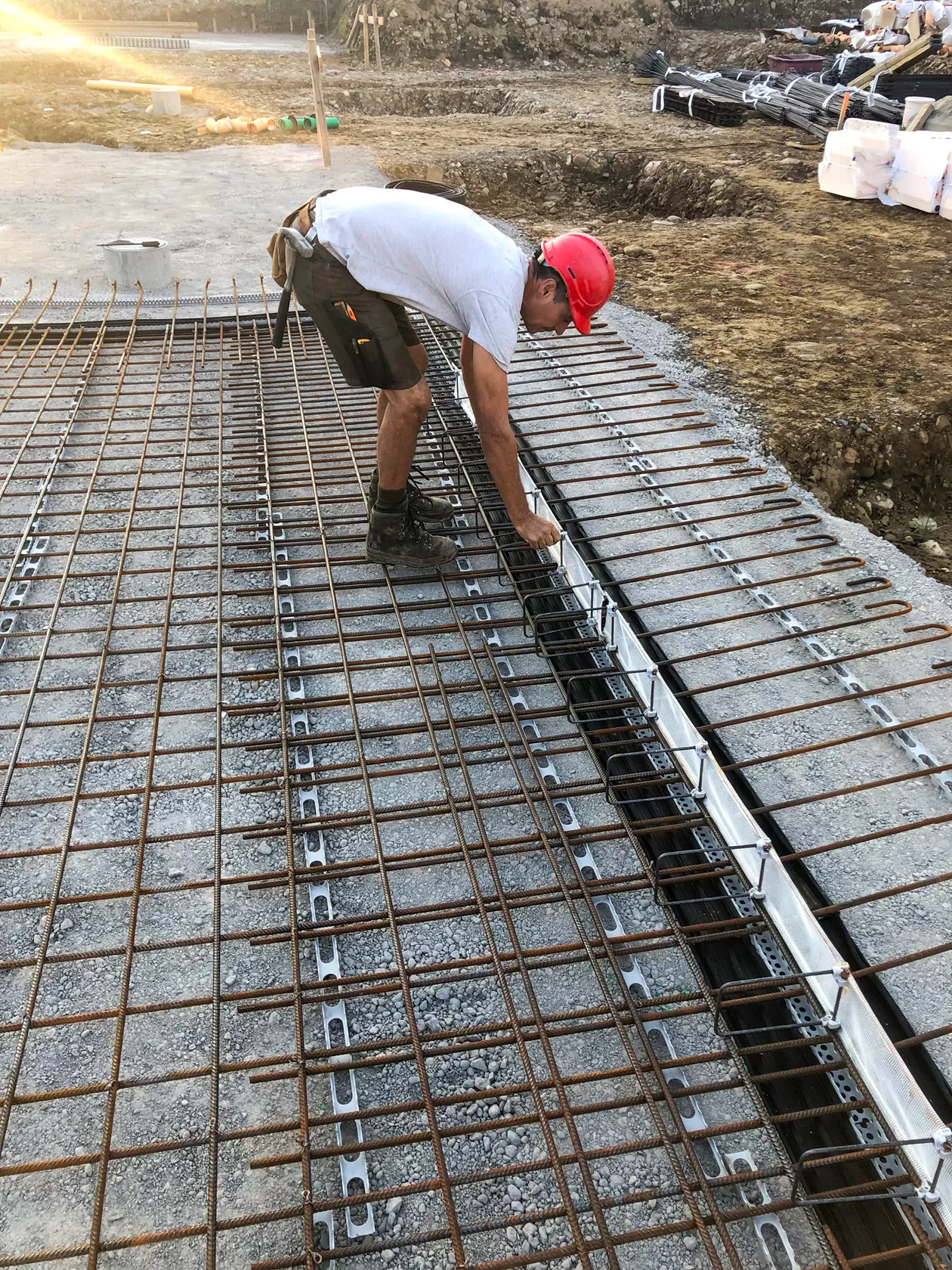

Anschliessend wird das Klapp-Form aufgeklappt, mit Drahtbindern an der unteren Armierungslage festgebunden und die obere Armierungslage auf das Klapp-Form aufgelegt.
Zum Abschalen der verbleibenden Betonüberdeckung eignen sich unser Schalflex Abschalgummi Art. 1890 oder konventionell ein Gerüstbrett/Kantholz.

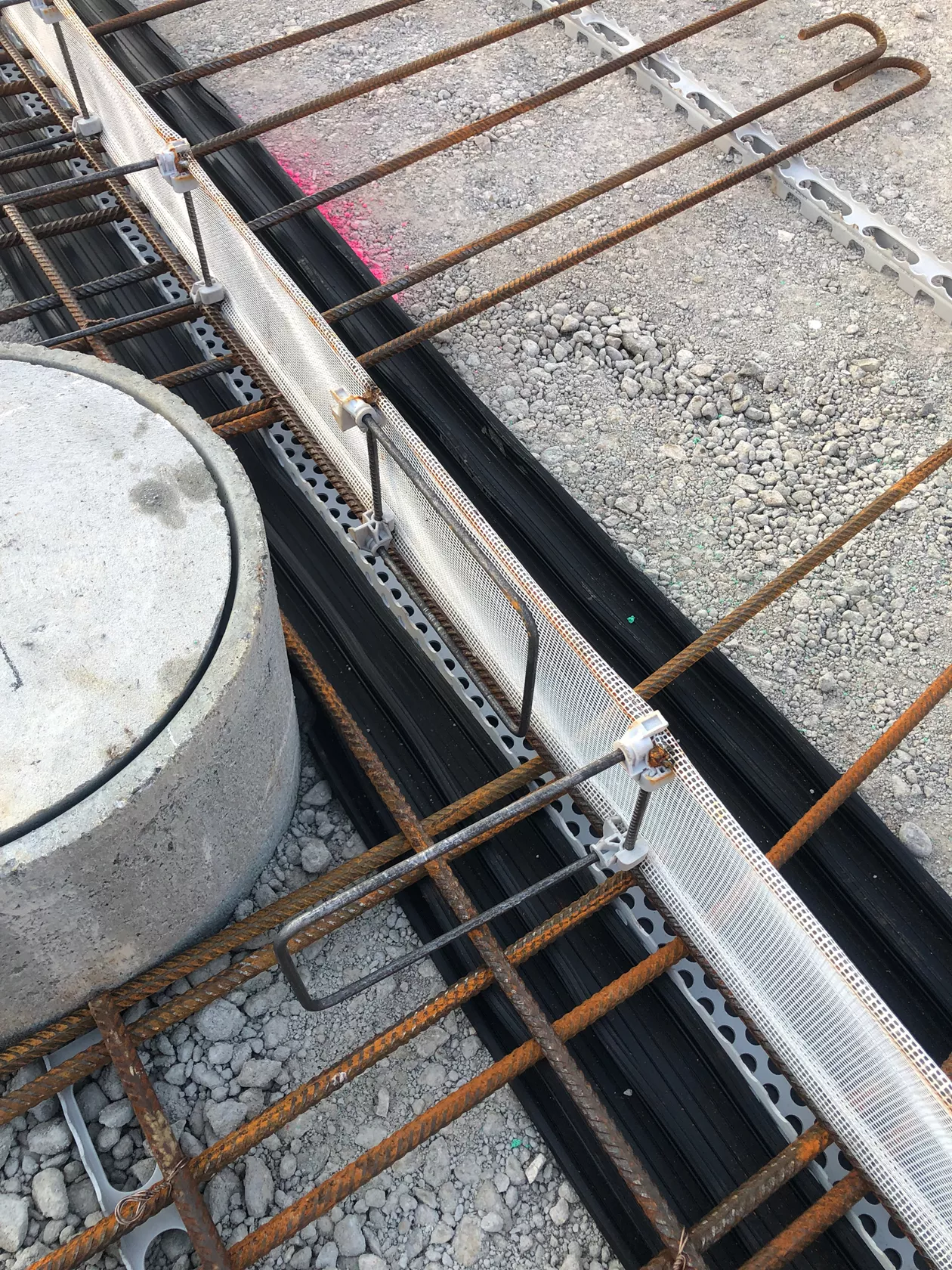

Injektionsschläuche, Injektionskanäle und ähnliche Fugenabdichtungen lassen sich am Klapp-Form optimal befestigen.Auch kann das Klapp-Form optimal bei einem aussenliegenden Fugenband verwendet werden. In zugeklapptem Zustand ermöglicht das Klapp-Form eine äusserst platzsparende Lagerung/Transport.
Dank der Verwendung eines Glasfasernetzes anstelle eines scharfkantigen Streckmetalls, besteht bei der Montage keine Verletzungsgefahr. Der Querkraftwiderstand wurde zudem erfolgreich mit Schub-/Biegeversuchen getestet.
Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach dem Betonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement Klapp-Form einfach im Beton und das Ausschalen entfällt.
Um eine gerade Betonkante, sowie die gewünschte Betonüberdeckung zu erreichen, empfehlen wir die untere Armierungslage auf unseren Abschalkamm Art. 1920 aufzulegen.
Anschliessend wird das Klapp-Form aufgeklappt, mit Drahtbindern an der unteren Armierungslage festgebunden und die obere Armierungslage auf das Klapp-Form aufgelegt.
Zum Abschalen der verbleibenden Betonüberdeckung eignen sich unser Schalflex Abschalgummi Art. 1890 oder konventionell ein Gerüstbrett/Kantholz.
Injektionsschläuche, Injektionskanäle und ähnliche Fugenabdichtungen lassen sich am Klapp-Form optimal befestigen.Auch kann das Klapp-Form optimal bei einem aussenliegenden Fugenband verwendet werden. In zugeklapptem Zustand ermöglicht das Klapp-Form eine äusserst platzsparende Lagerung/Transport.
Dank der Verwendung eines Glasfasernetzes anstelle eines scharfkantigen Streckmetalls, besteht bei der Montage keine Verletzungsgefahr. Der Querkraftwiderstand wurde zudem erfolgreich mit Schub-/Biegeversuchen getestet.
Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach dem Betonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement Klapp-Form einfach im Beton und das Ausschalen entfällt.
Spezifikationen
Bezeichnung
Technische Spezifikationen
Allgemeine Hinweise
- Elementlänge = 2 m
- Bügelraster = 30 cm
