Maxi-Form

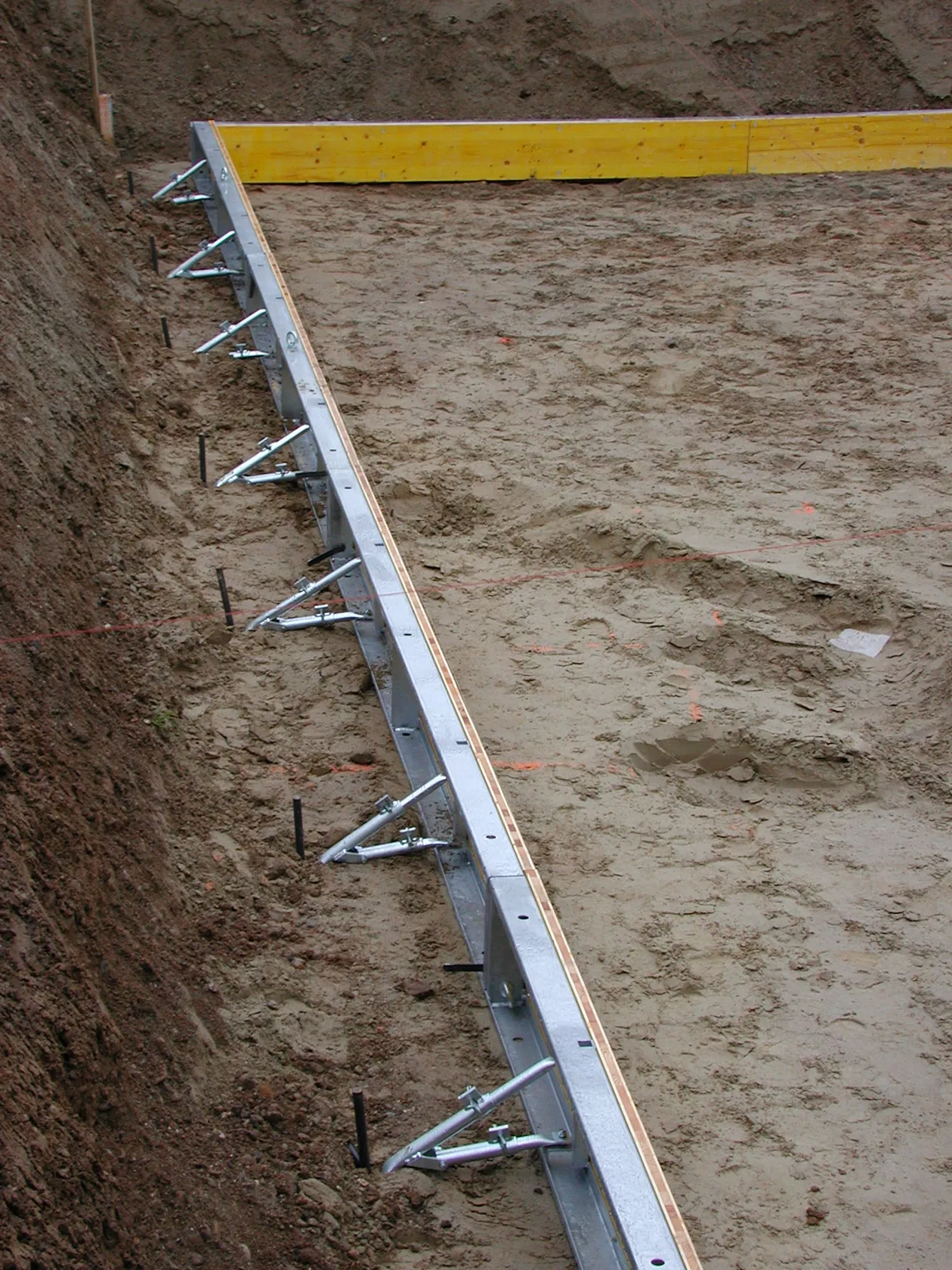

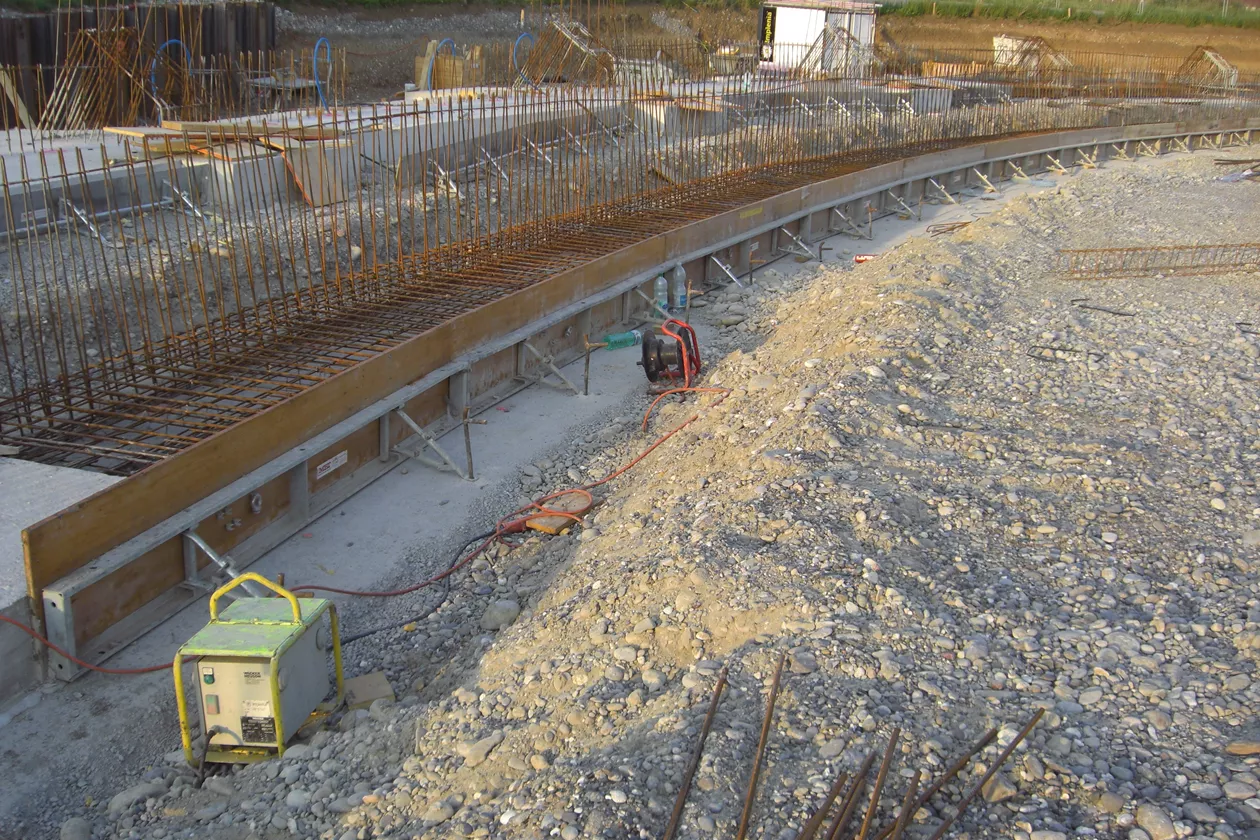

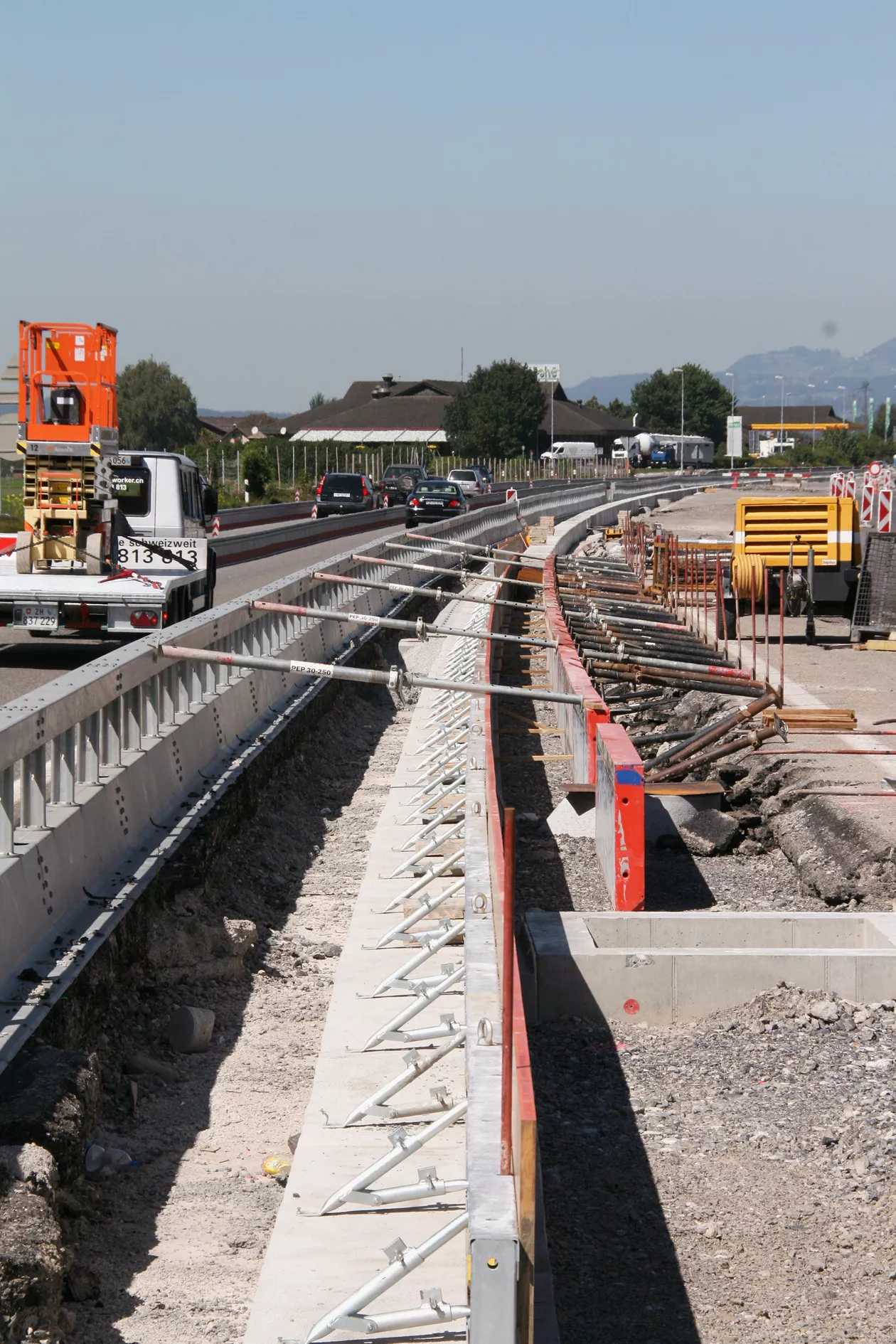

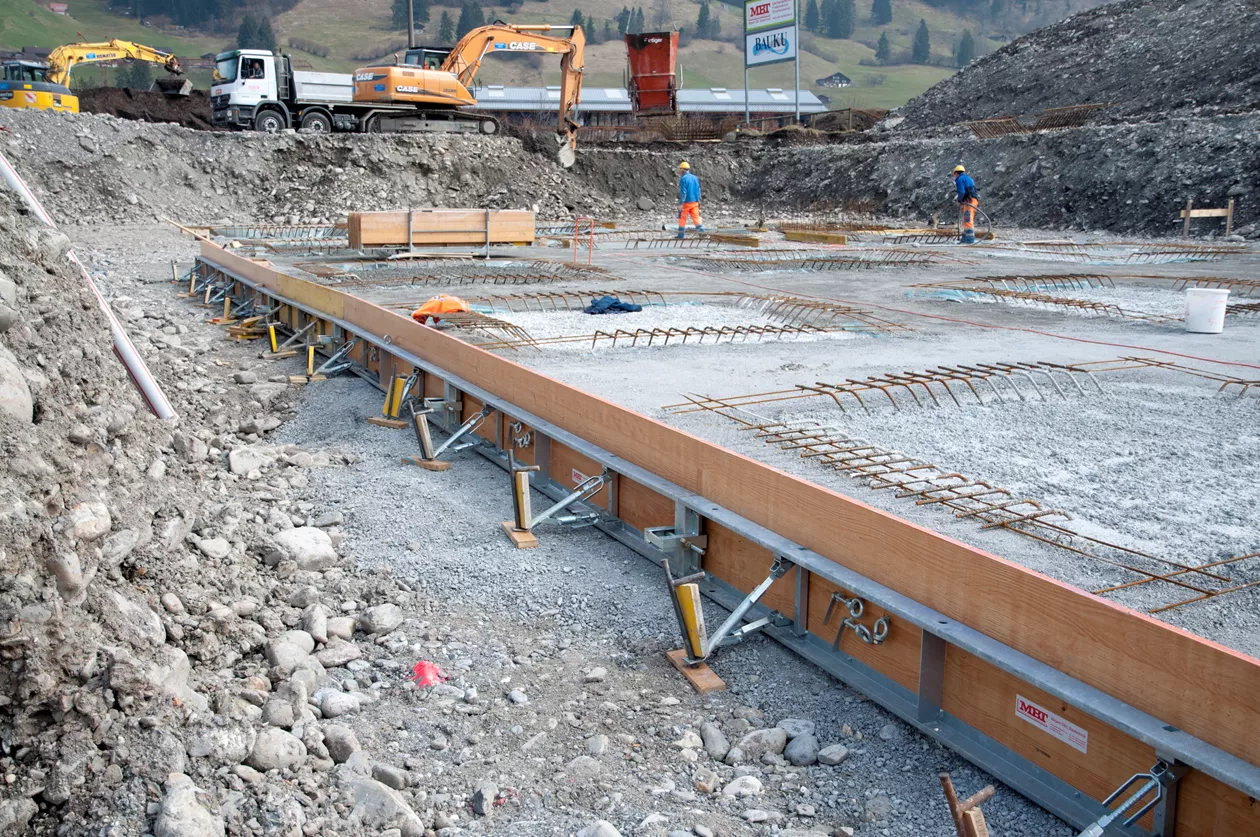

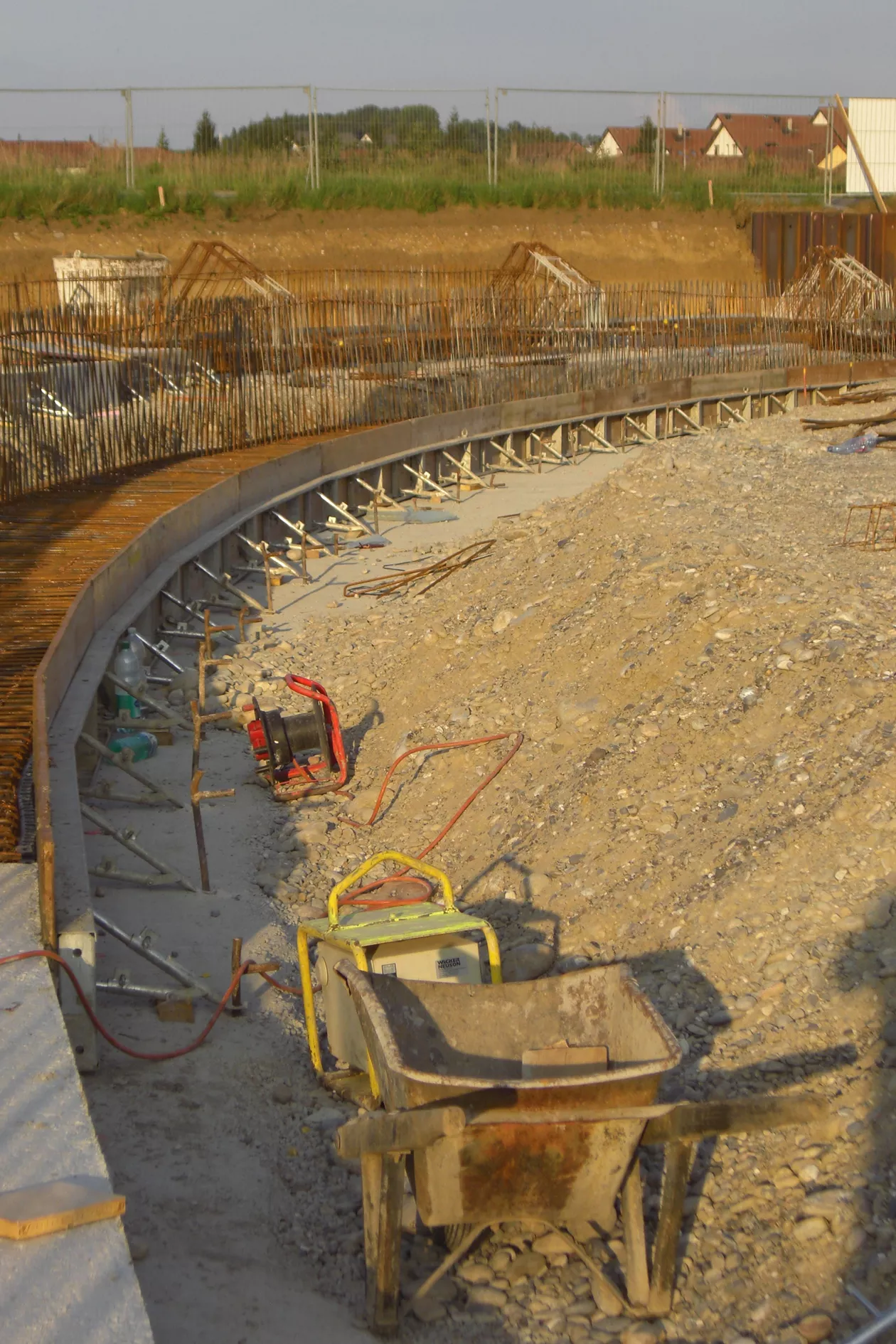

Die Abschalung Maxi-Form ermöglicht das effiziente Abschalen von Bodenplatten wie auch von Deckenrändern bei auskragenden Deckentischen oder in Kombination mit dem BKA Pro System.

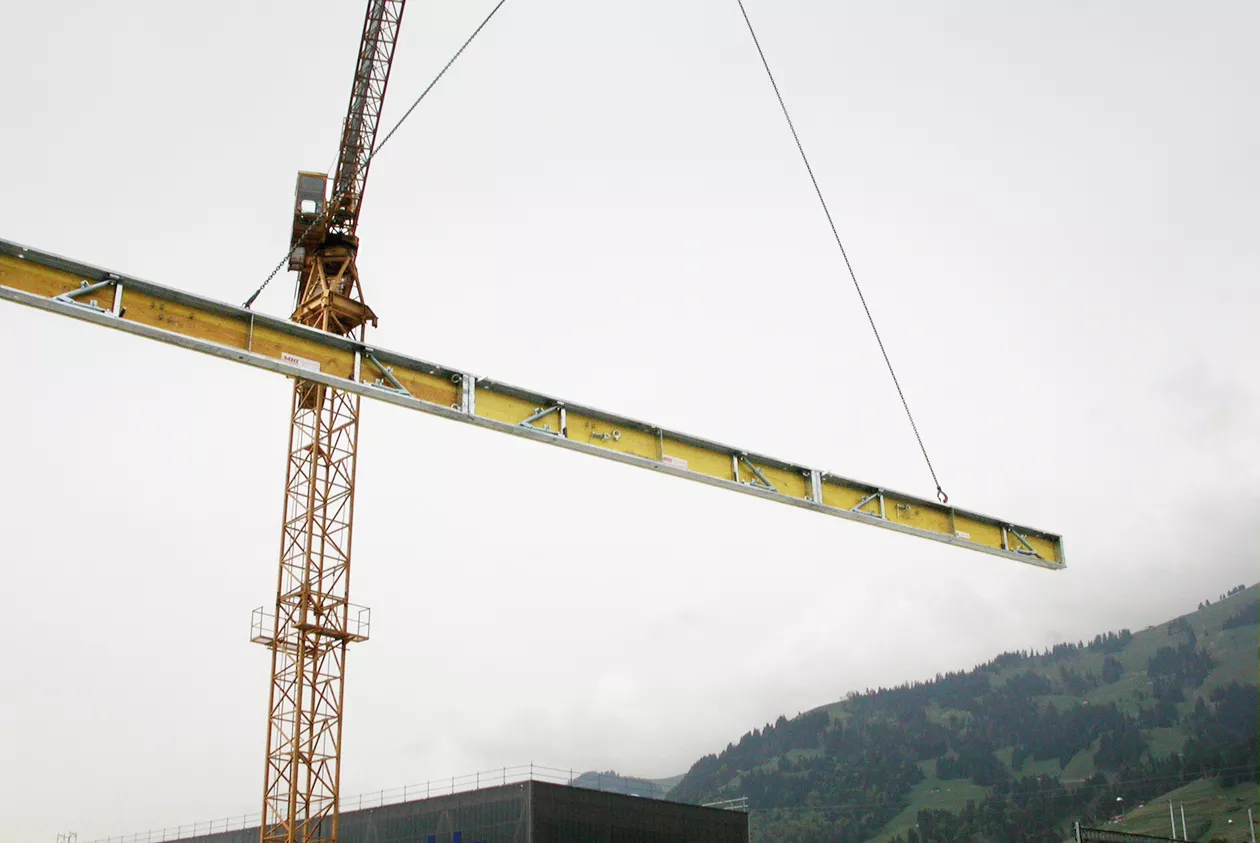

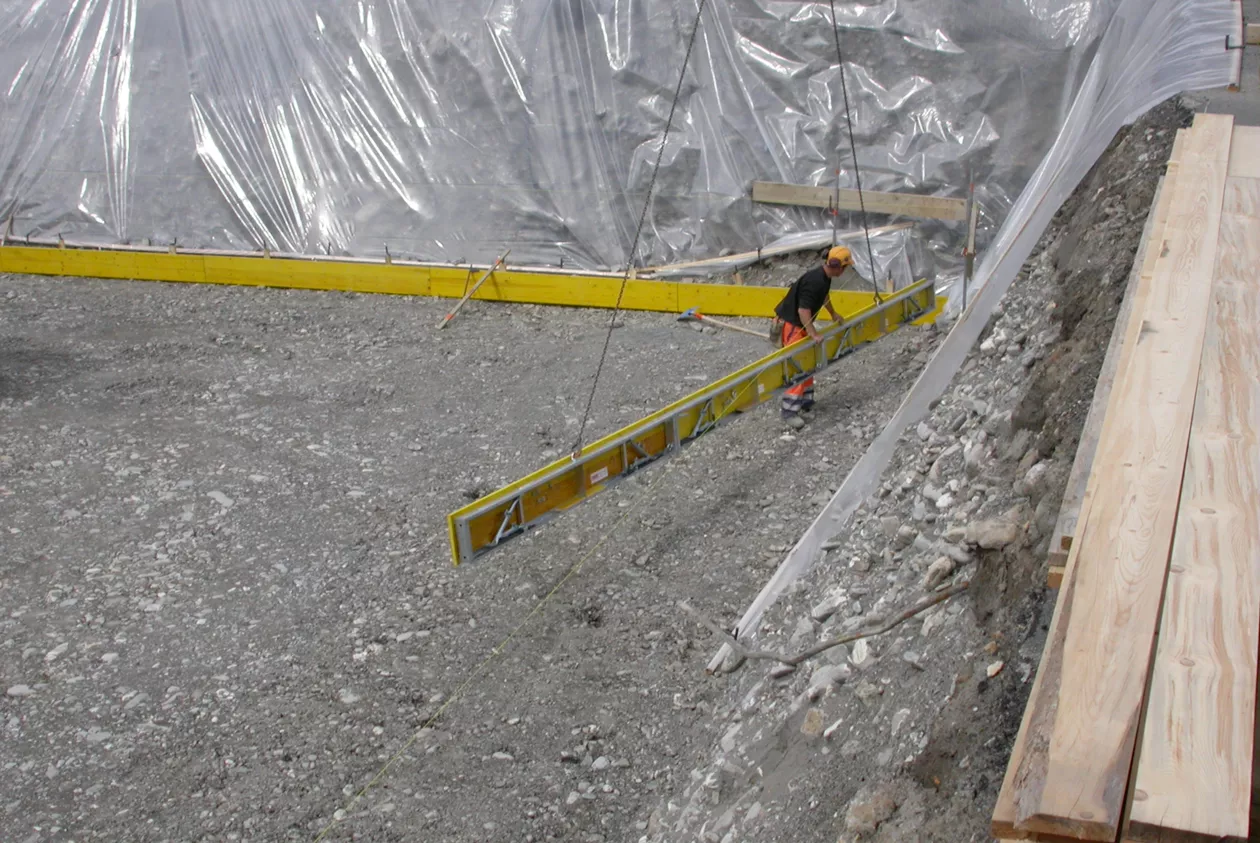

Dank der hochwertigen austauschbaren Schalhaut und der verzinkten Rahmen- und Stützfusskonstruktion ist Maxi-Form für eine lange Einsatzdauer ausgelegt. Die Elemente können mittels Hebelschraube oder Schnellverschluss genau zusammengeschlossen werden. Dank den integrierten Anschlagpunkten können bis zu drei zusammengeschlossene Elemente effizient mit dem Kran versetzt werden.

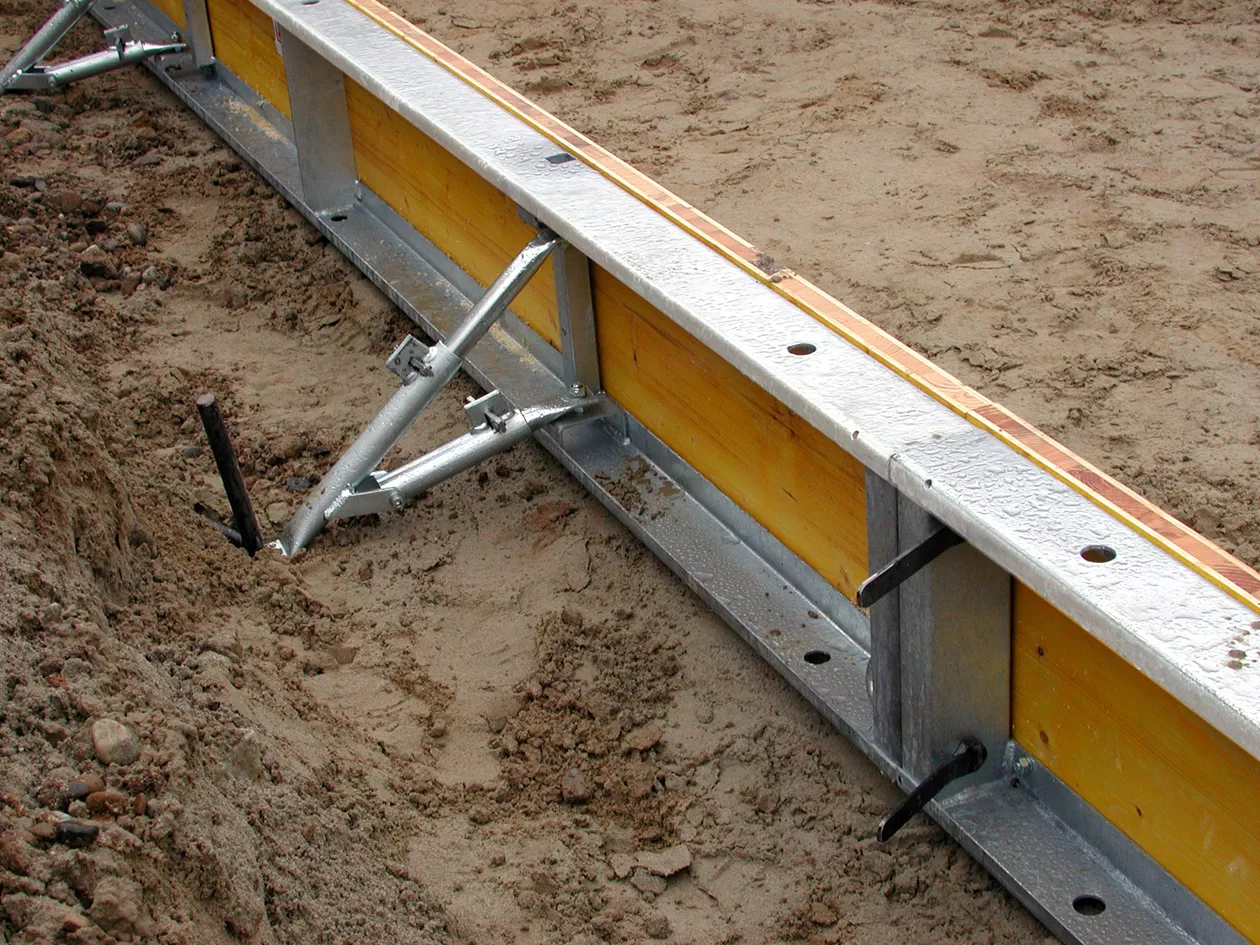

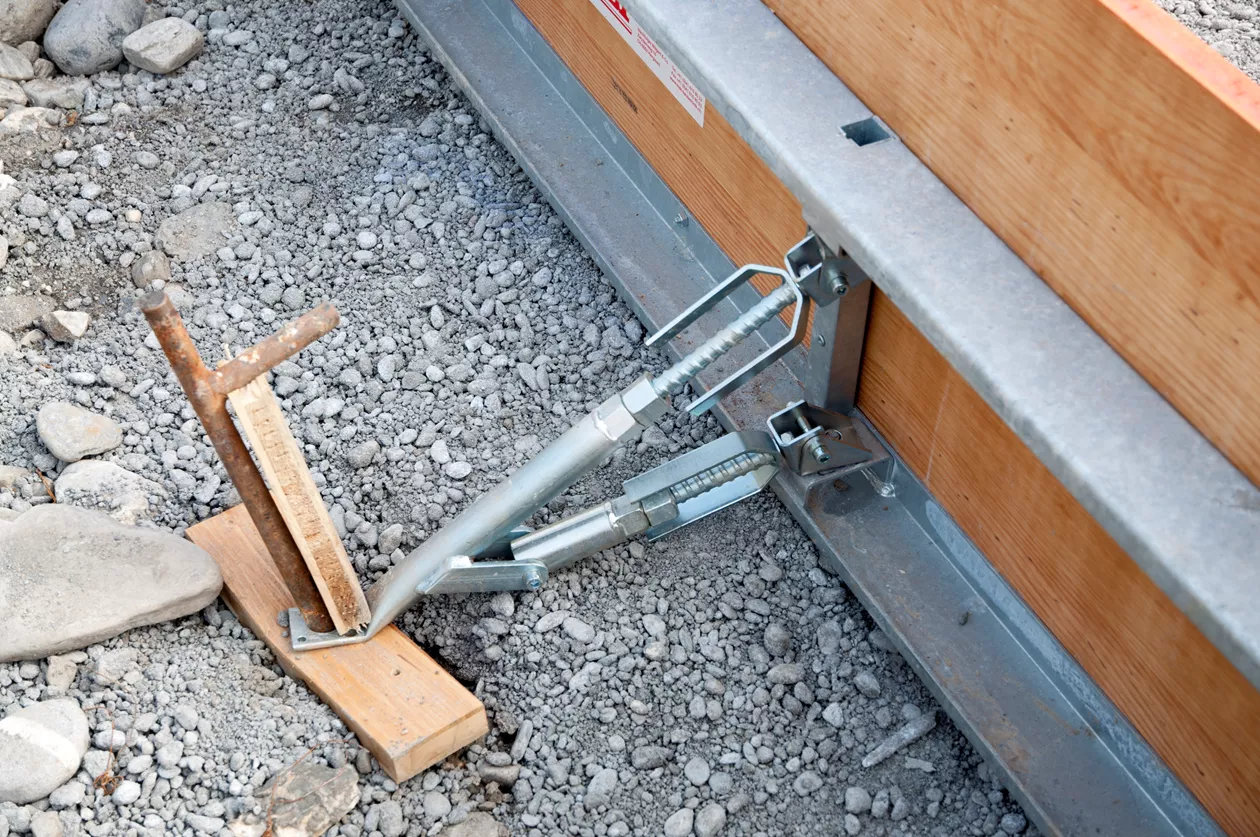

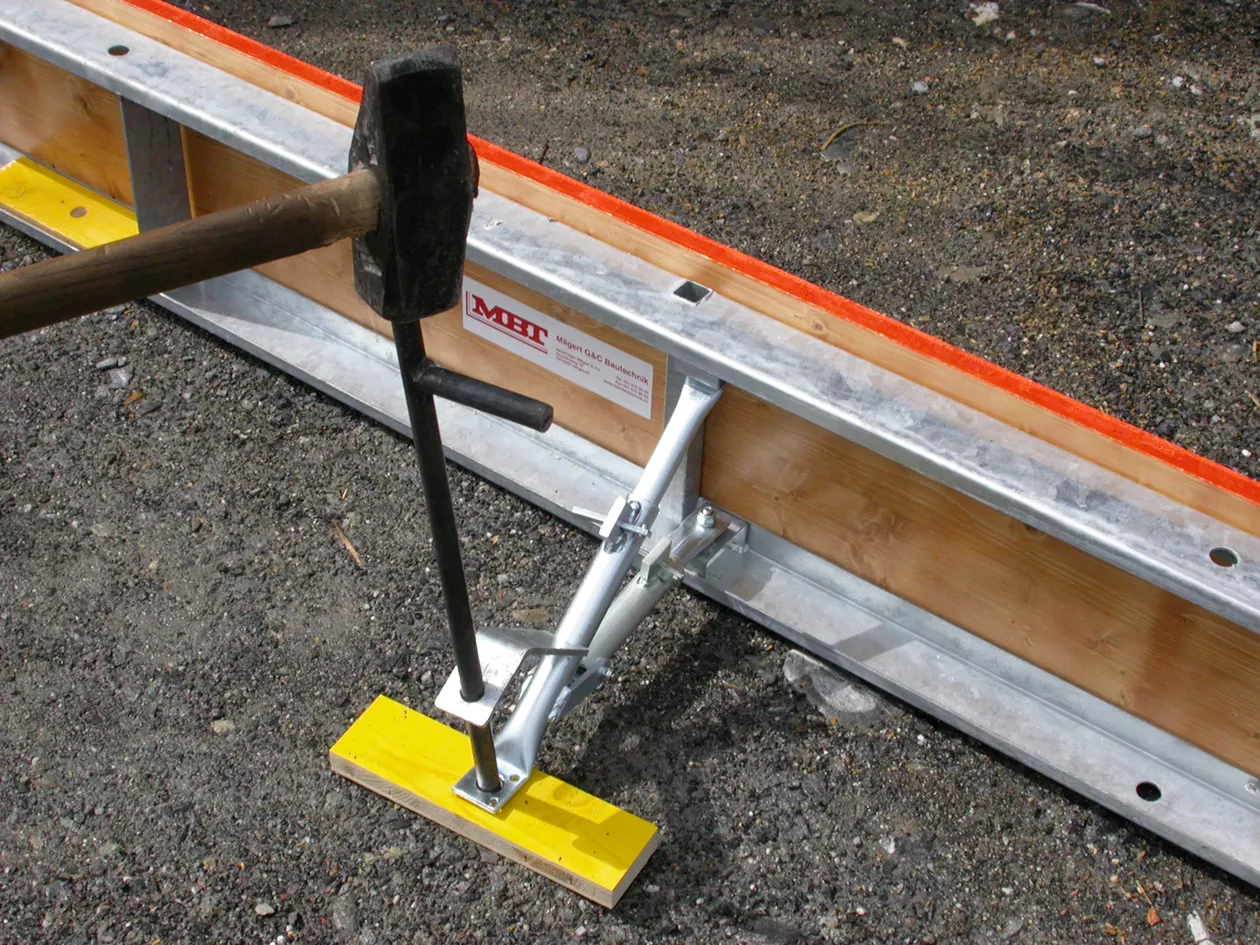

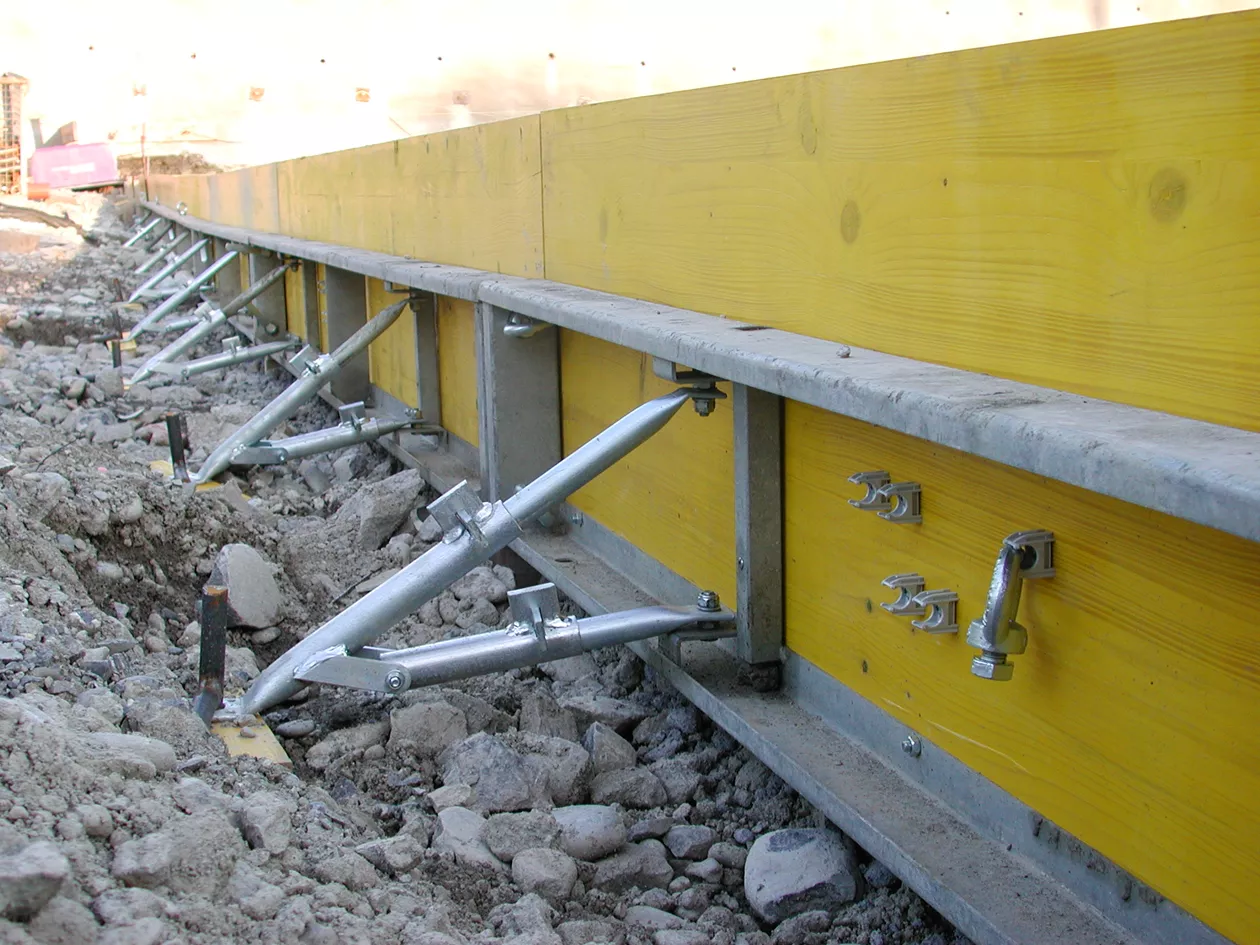

Der Maxi-Form Stützfuss kann mittels Nägel, Schrauben oder Rundeisen im Untergrund befestigt und mittels DW-Spindel sehr genau gerichtet werden.

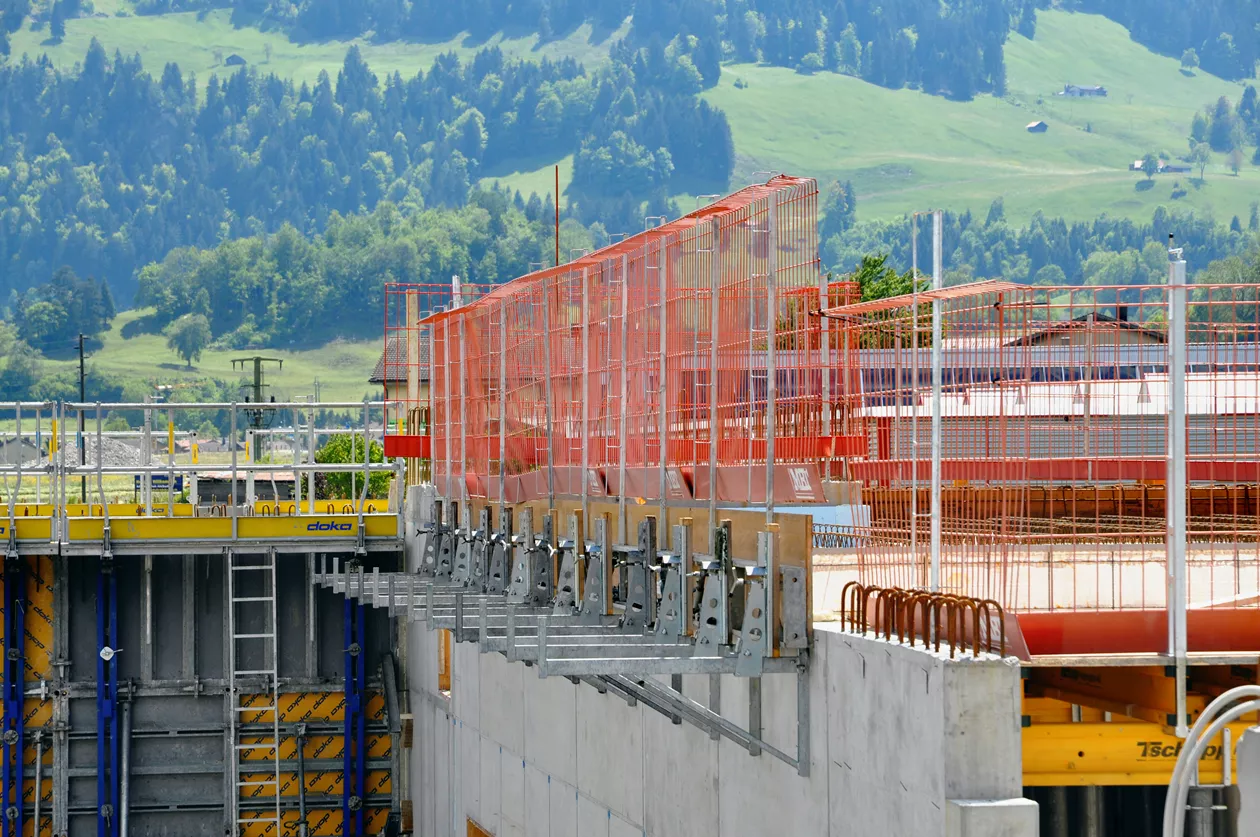

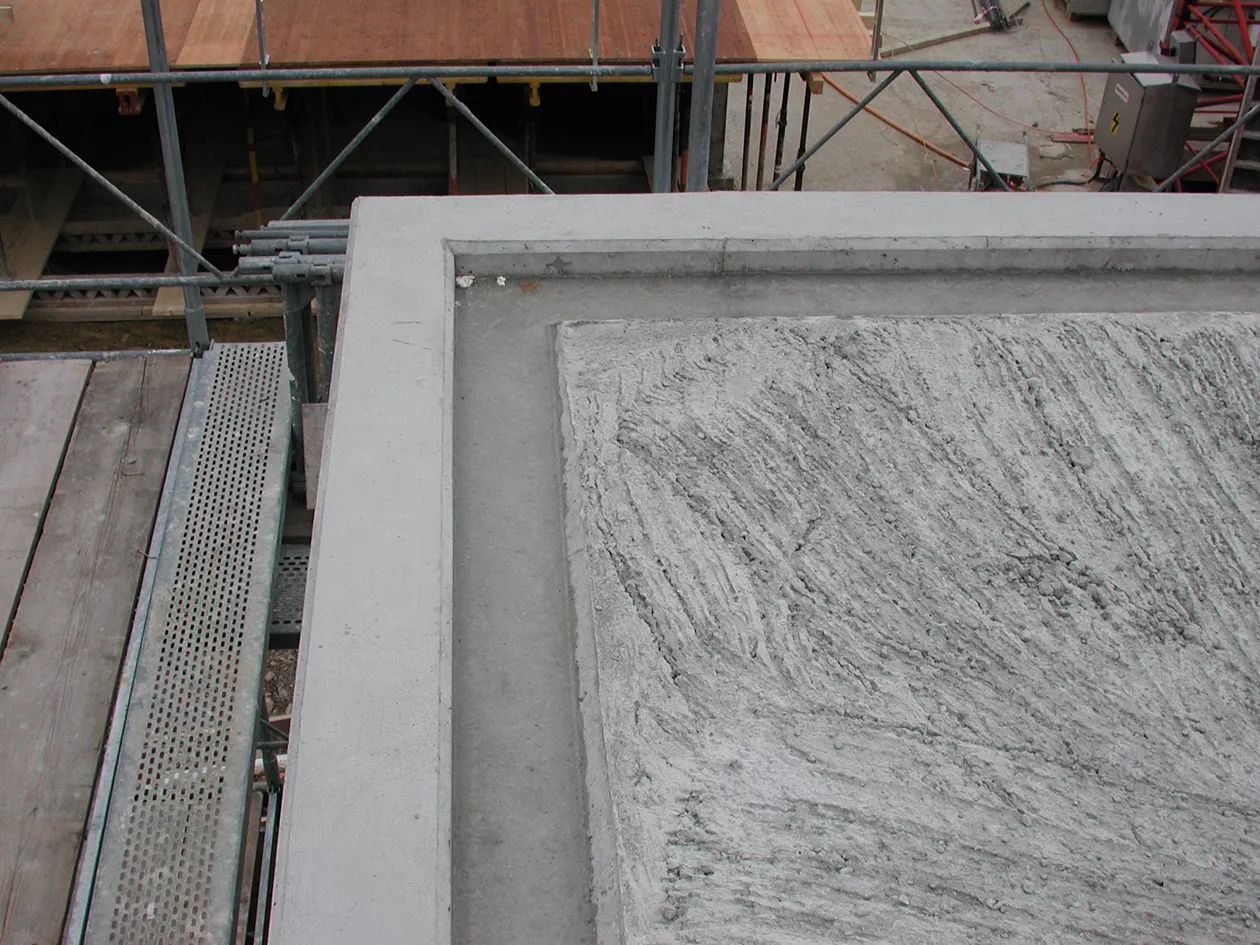

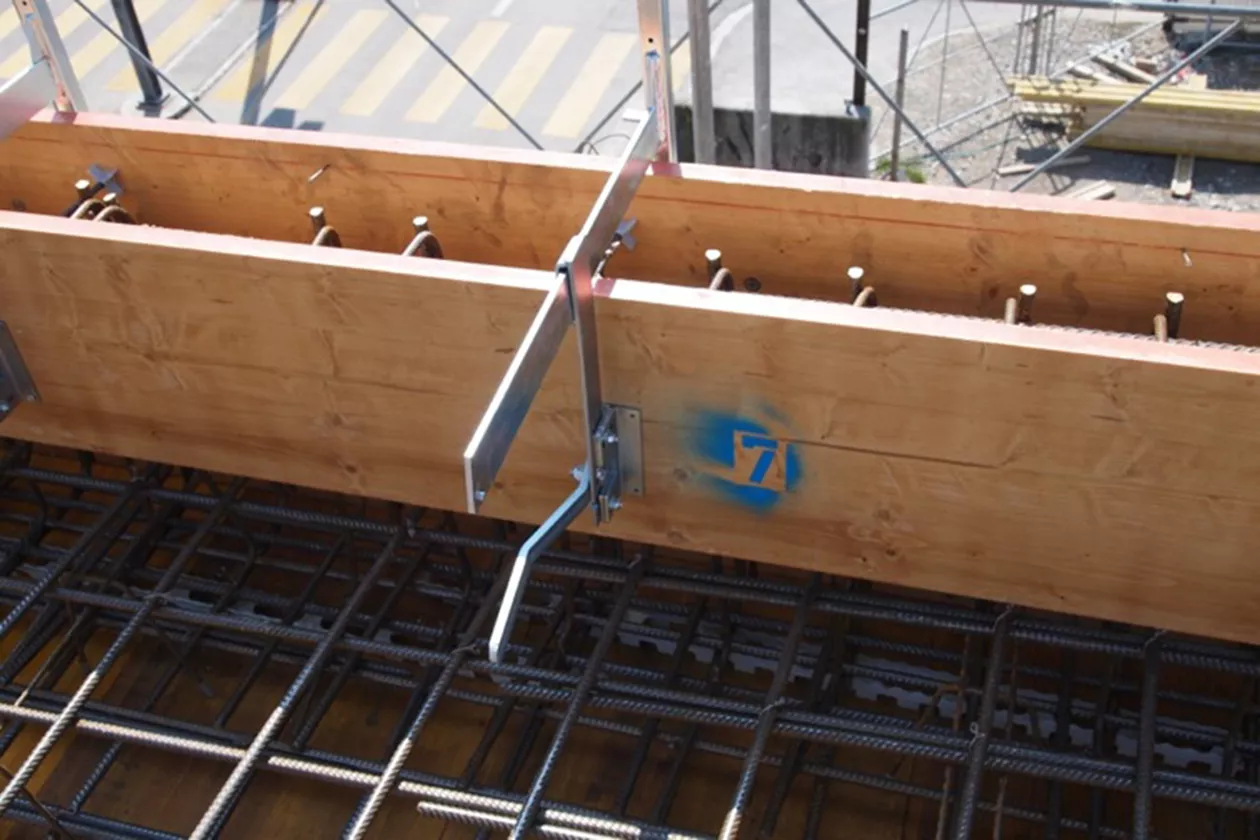

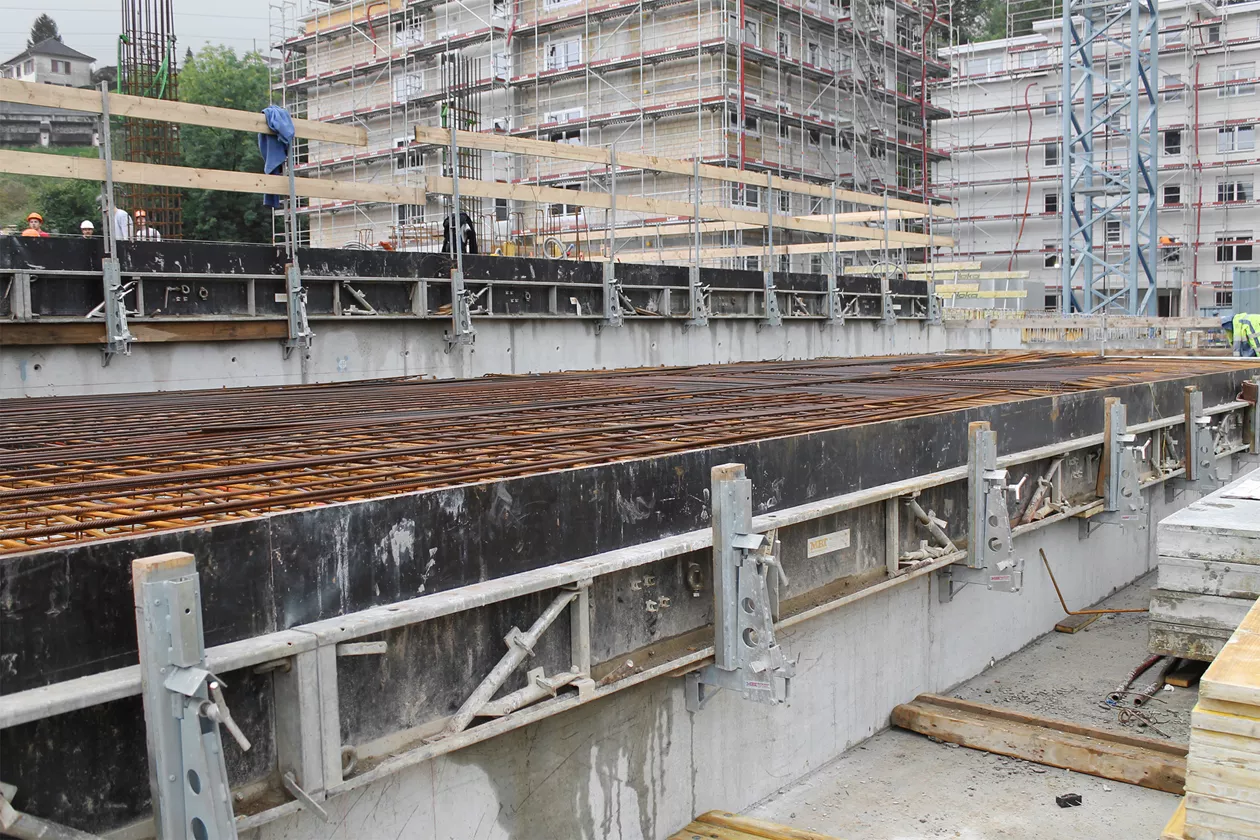

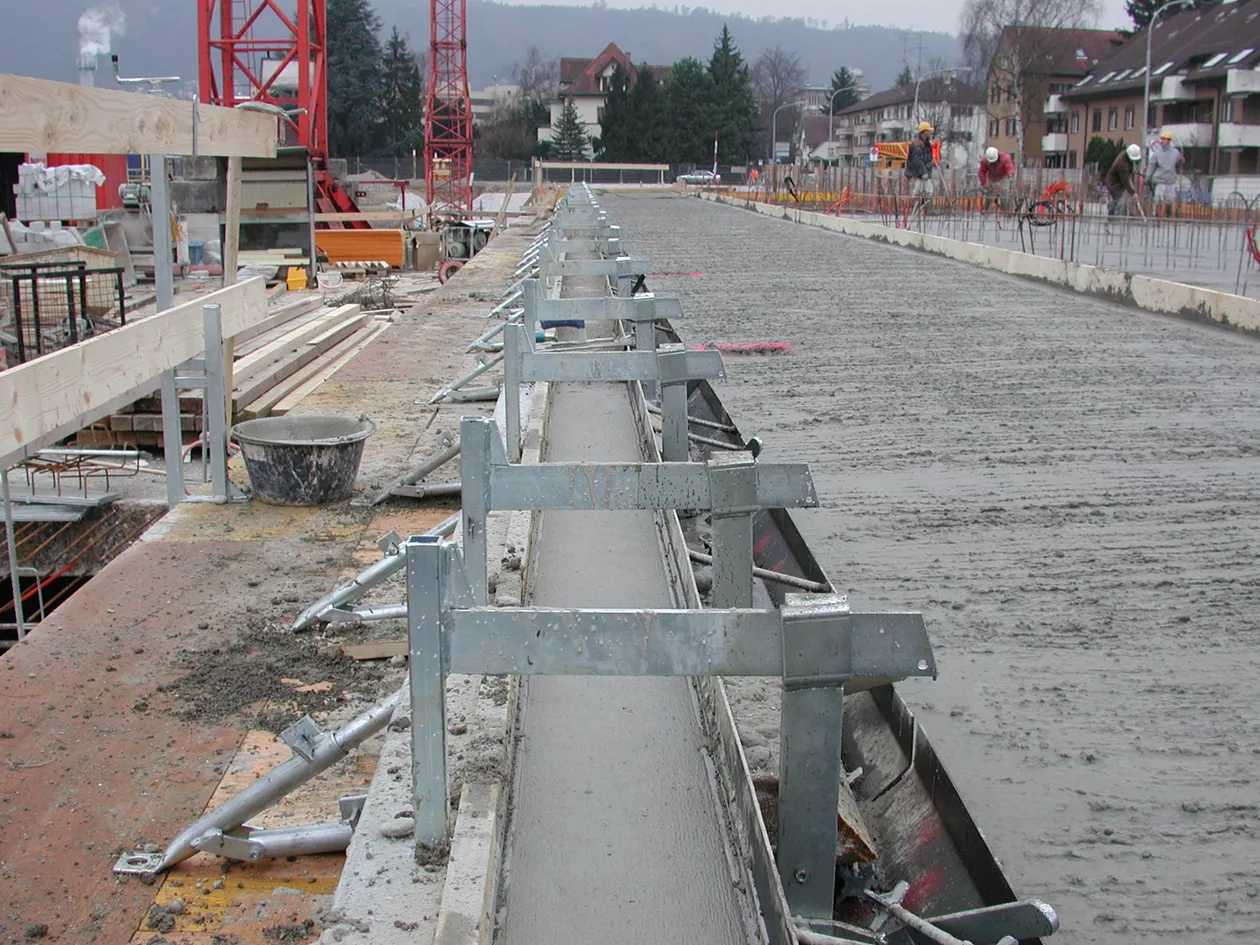

Nach dem Betonieren der Bodenplatte lässt sich Maxi-Form anschliessend mit der BKA Pro Konsole perfekt zum Abschalen von Deckenrändern weiter einsetzen. Mit dem «Maxi-Form Rückhaltesystem für BKA Pro Richtschlitten» lässt sich das Maxi-Form optimal am Richtschlitten der Konsole befestigen und ausrichten.

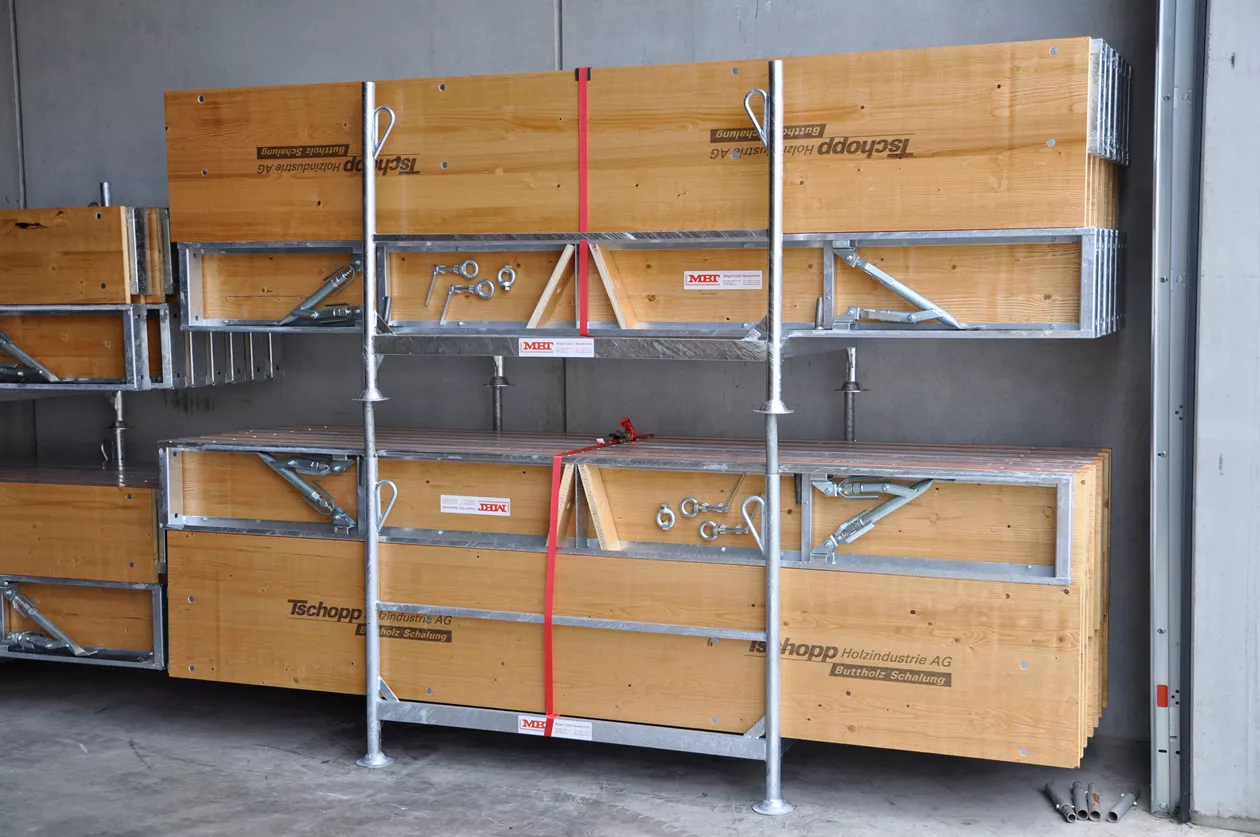

Mit Steckpfosten, die in das Maxi-Form eingesteckt werden können lässt sich zudem ein sicherer Seitenschutz erstellen. Die stapelbare Maxi-Form Barelle ermöglicht einen einfachen Transport und eine platzsparende Lagerung.

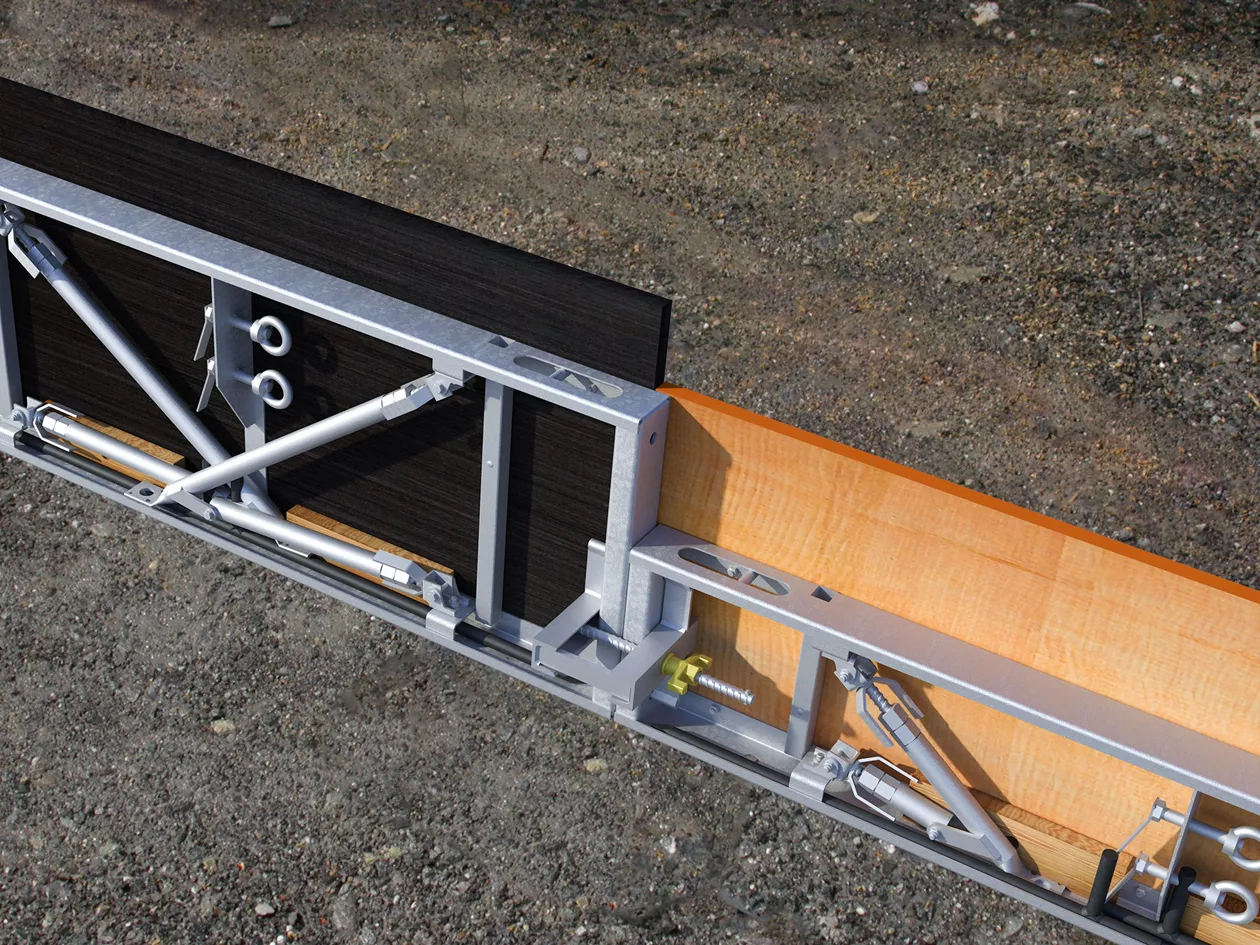

Das Maxi-Form ist erhältlich mit dem 30 cm Stahlrahmen und der 3-Schicht Schalungsplatte in den Höhen 33 cm und 50 cm, sowie mit einem 50 cm Stahlrahmen und der 3-Schicht Schalungsplatte in der Höhe 50 cm oder der Mehrschichtenplatte in der Höhe 62 cm.
Vorteile
- Effizientes Abschalen von Boden- und Deckenrändern
- Die stufenlos regulierbaren Stützfüsse mit DW-Spindel ermöglichen ein genaues Ausrichten
- Für den Transport der Abschalung können die Stützfüsse eingeschwenkt werden
- Langlebige, verzinkte Rahmen- und Stützfusskonstruktion
- Gleichzeitiges Versetzen von bis zu 3 Elementen mit dem Kran
Downloads
Video
Lieferprogramm

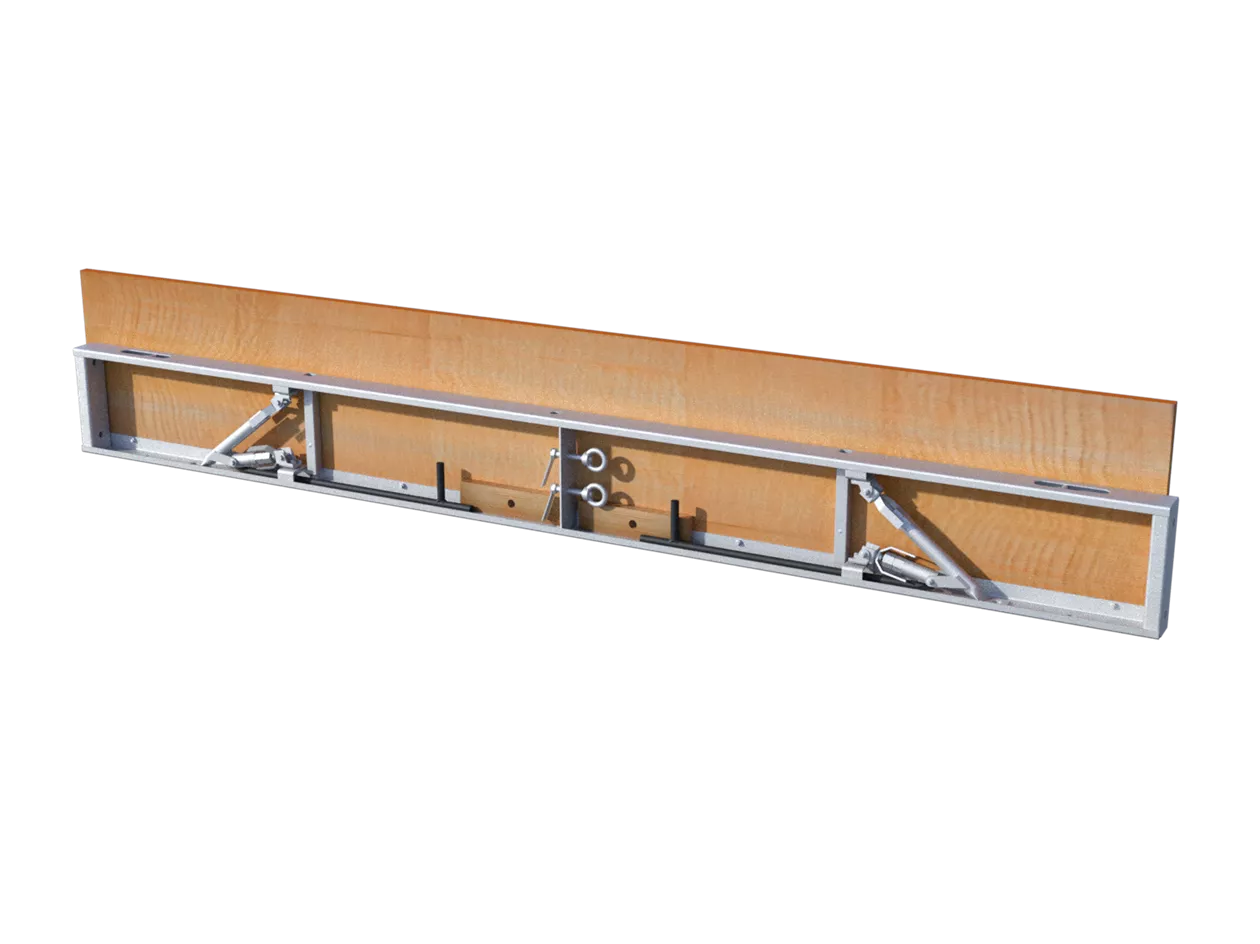

Maxi-Form 3.00 m x 33 cm, mit Rahmen 30 cm ...
1580

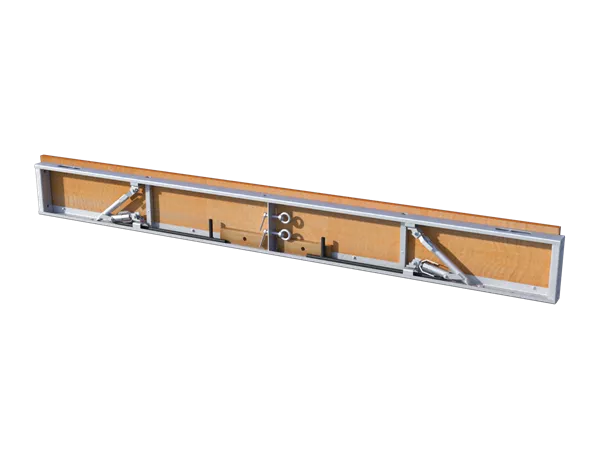

Maxi-Form 3.00 m x 33 cm, mit Rahmen 30 cm und 3-Schicht Schalungsplatten
Maxi-Form Abschalung 3 m mit 3-Schicht Schalungsplatte 33 cm hoch (30 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.

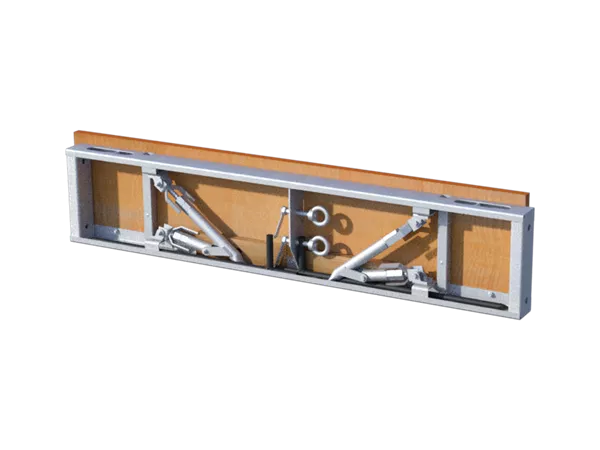

Maxi-Form 1.50 m x 33 cm, mit Rahmen 30 cm ...
1581
Maxi-Form 1.50 m x 33 cm, mit Rahmen 30 cm undt 3-Schicht Schalungsplatten
Maxi-Form Abschalung 1.5 m mit 3-Schicht Schalungsplatte 33 cm hoch (30 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.
Maxi-Form 3.00 m x 50 cm, mit Rahmen 30 cm, ...
1582
Maxi-Form 3.00 m x 50 cm, mit Rahmen 30 cm, mit 3-Schicht Schalungsplatten
Maxi-Form Abschalung 3 m mit 3-Schicht Schalungsplatte 50 cm hoch (30 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.
Maxi-Form 1.50 m x 50 cm mit Rahmen 30 cm und ...
1583

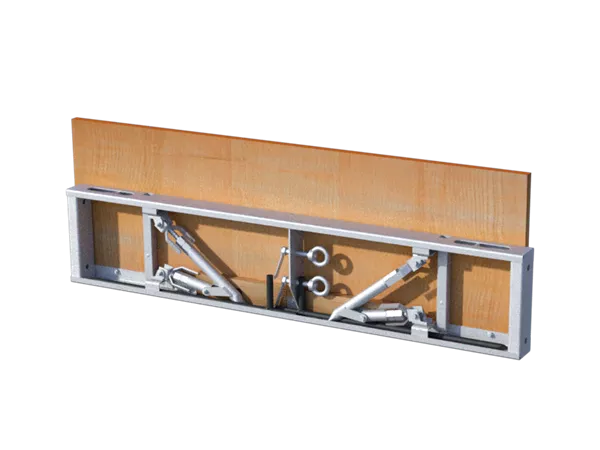

Maxi-Form 1.50 m x 50 cm mit Rahmen 30 cm und 3-Schicht Schalungsplatten
Maxi-Form Abschalung 1.5 m mit 3-Schicht Schalungsplatte 50 cm hoch (30 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.

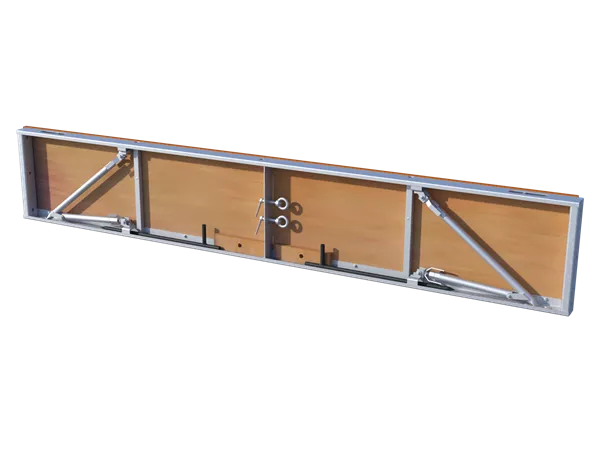

Maxi-Form 3.00 m x 50 cm mit Rahmen 50 cm, ...
1584D
Maxi-Form 3.00 m x 50 cm mit Rahmen 50 cm, 3-Schicht Schalungsplatte
Maxi-Form Abschalung 3 m mit 3-Schicht Schalungsplatte 50 cm hoch (50 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.
Maxi-Form 1.50 m x 50 cm, mit Rahmen 50 cm, ...
1585D

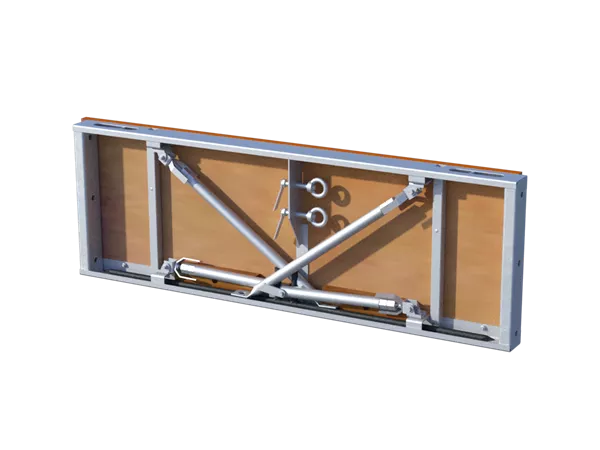

Maxi-Form 1.50 m x 50 cm, mit Rahmen 50 cm, 3-Schicht Schalungsplatte
Maxi-Form Abschalung 1.5 m mit 3-Schicht Schalungsplatte 50 cm hoch (50 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.

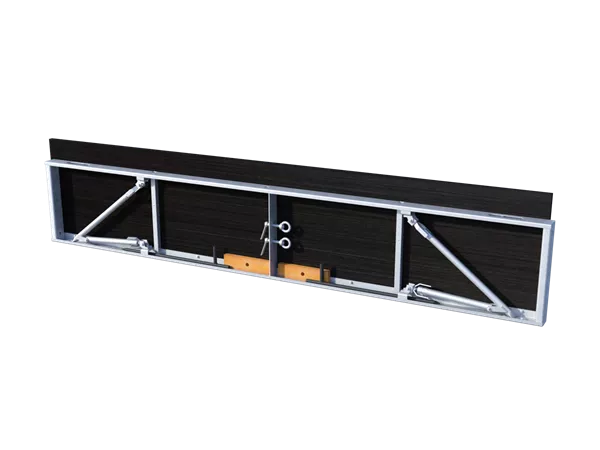

Maxi-Form 3.00 m x 62 cm, mit Rahmen 50 cm, ...
1584M
Maxi-Form 3.00 m x 62 cm, mit Rahmen 50 cm, Mehrschichtenplatte
Maxi-Form Abschalung 3 m mit Mehr-schichtenplatte 62 cm hoch (50 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.

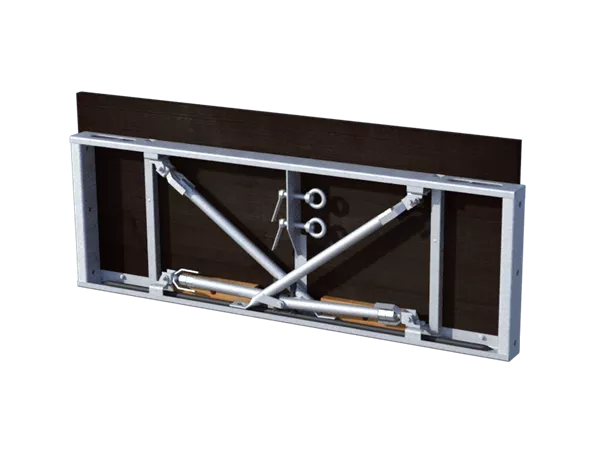

Maxi-Form 1.50 m x 62 cm, mit Rahmen 50 cm, ...
1585M
Maxi-Form 1.50 m x 62 cm, mit Rahmen 50 cm, Mehrschichtenplatte
Maxi-Form Abschalung 1.5 m mit Mehrschichtenplatte 62 cm hoch (50 cm Rahmen). Inklusive zwei Ringmuttern zum Verbinden der Maxi-Form-Elemente sowie zwei Lochbrettern.
Rundeisen gespitzt mit Nocken Ø 20 x 750 mm
1511
Rundeisen gespitzt mit Nocken Ø 20 x 750 mm
Rundeisen mit Nocken zur Befestigung des Maxi-Form Stützfusses am Boden. Masse: Ø 20 x 750 mm
Rundeisen gespitzt ohne Nocken Ø 20 x 750 mm ...
1510
Rundeisen gespitzt ohne Nocken Ø 20 x 750 mm
Rundeisen ohne Nocken zur Befestigung des Maxi-Form Stützfusses am Boden. Masse: Ø 20 x 750 mm

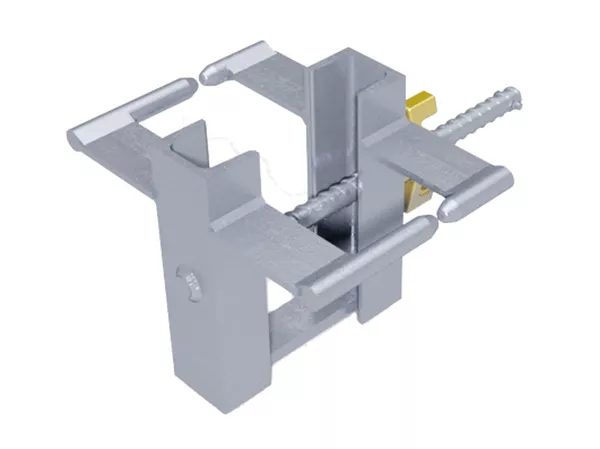

Maxi-Form Schnellverschluss
1596
Maxi-Form Schnellverschluss
Schnellverschluss zum Verbinden mehrerer Maxi-Form Elemente. Für die Maxi-Form Barelle kann optional eine Halterung für 14 Schnellverschlüsse bestellt werden.

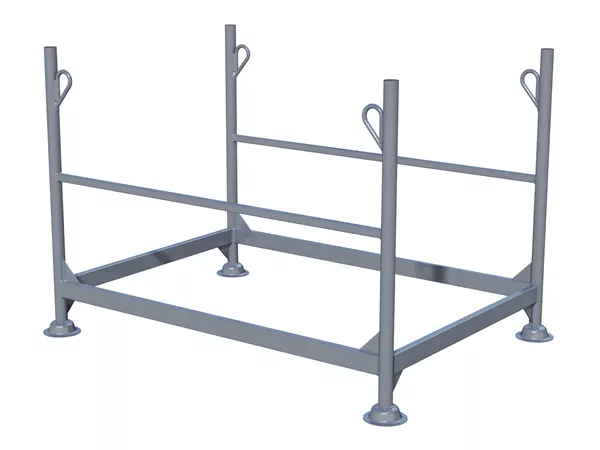

Maxi-Form Barelle für (14 Stk.1580-1583, 10 ...
1598
Maxi-Form Barelle für (14 Stk.1580-1583, 10 Stk.1584D, 9 Stk.1584M und 1585M )
Barelle für den einfachen Transport und eine platzsparende Lagerung. Die Maxi-Form Barelle ist kompatibel mit der BPA Barelle, der BKA Barelle für die Konsole 100 cm sowie mit der Transportkiste. Für 14 Stk. (1580-1583), 10 Stk. (1584D, 1585D) oder 9 Stk. (1584M, 1585M)

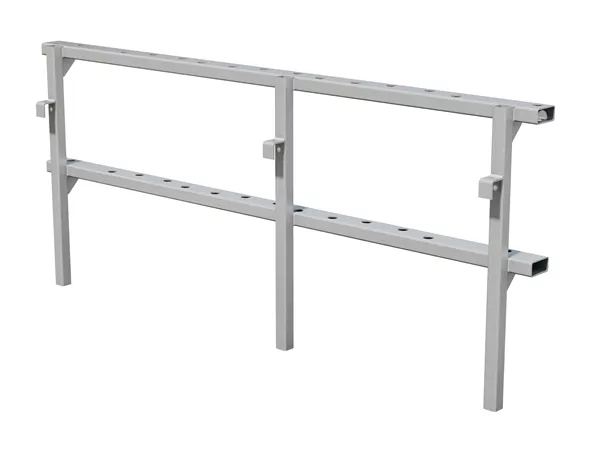

Maxi-Form Barellenhalterung für ...
1587
Maxi-Form Barellenhalterung für Schnellverschluss
Optionale Halterung für die Maxi-Form Barelle um 14 Maxi-Form Schnellverschlüsse zu verstauen.

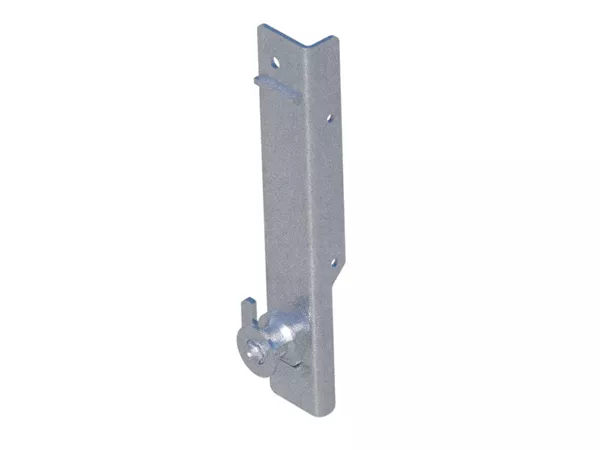

Maxi-Form Rückhaltesystem
1599
Maxi-Form Rückhaltesystem
Das «Maxi-Form Rückhaltesystem für BKA Pro Richtschlitten» lässt sich einfach am Richtschlitten der BKA Pro Konsole mit den bestehenden Schrauben befestigen. Das Maxi-Form (Rahmen 30 & 50 cm) lässt sich so beim Abschalen von Deckenrändern mit dem Rückhaltesystem optimal fixieren und mit dem Richtschlitten ausrichten.
Zubehör
Steckpfosten 1.06 m (Gesamtlänge 1.26 m)
1120
Steckpfosten 1.06 m (Gesamtlänge 1.26 m)
Seitenschutzpfosten mit einer Höhe von 1.06 m (Gesamtlänge 1.26m), kompatibel mit verschiedensten MBT-System (BKA, BPA, Maxi-Form, etc.).
Doppelkopf-Nagel 3.1 x 55/65 mm
Kombifix-Klemme Grande spez. Spannweite 35cm
1213
Kombifix-Klemme Grande spez. Spannweite 35cm
Dank der Kombifix-Klemme kann das Schalbrett schnell und einfach fixiert und ausgeschalt werden. Zudem dient die Klemme als Halterung für unsere Seitenschutzpfosten, wodurch ein kompletter Seitenschutz erstellt werden kann. Der lange Klemmbereich bis max. 35 cm ermöglicht den Einsatz mit Maxi-Form für Brüstungsschalungen.
Lieferprogramm
| Art. | Bezeichnung | Länge | Breite | Höhe | Gewicht | VPE | Pallet |
|---|---|---|---|---|---|---|---|
| 1580 | Maxi-Form 3.00 m x 33 cm, mit Rahmen 30 cm und 3-Schicht Schalungsplatten | 3.00 m | 33.00 cm | 43.9 kg | 1 Stk | 14 Stk | |
| 1581 | Maxi-Form 1.50 m x 33 cm, mit Rahmen 30 cm undt 3-Schicht Schalungsplatten | 1.50 m | 33.00 cm | 29.1 kg | 1 Stk | ||
| 1582 | Maxi-Form 3.00 m x 50 cm, mit Rahmen 30 cm, mit 3-Schicht Schalungsplatten | 3.00 m | 50.00 cm | 48.8 kg | 1 Stk | 14 Stk | |
| 1583 | Maxi-Form 1.50 m x 50 cm mit Rahmen 30 cm und 3-Schicht Schalungsplatten | 1.50 m | 50.00 cm | 31.6 kg | 1 Stk | ||
| 1584D | Maxi-Form 3.00 m x 50 cm mit Rahmen 50 cm, 3-Schicht Schalungsplatte | 3.00 m | 50.00 cm | 55.4 kg | 1 Stk | ||
| 1585D | Maxi-Form 1.50 m x 50 cm, mit Rahmen 50 cm, 3-Schicht Schalungsplatte | 1.50 m | 50.00 cm | 35.7 kg | 1 Stk | ||
| 1584M | Maxi-Form 3.00 m x 62 cm, mit Rahmen 50 cm, Mehrschichtenplatte | 3.00 m | 62.00 cm | 72.2 kg | 1 Stk | ||
| 1585M | Maxi-Form 1.50 m x 62 cm, mit Rahmen 50 cm, Mehrschichtenplatte | 3.00 m | 62.00 cm | 44.1 kg | 1 Stk | ||
| 1511 | Rundeisen gespitzt mit Nocken Ø 20 x 750 mm | 2.1 kg | 1 Stk | ||||
| 1510 | Rundeisen gespitzt ohne Nocken Ø 20 x 750 mm | 1.8 kg | 1 Stk | ||||
| 1596 | Maxi-Form Schnellverschluss | 4.0 kg | 1 Stk | ||||
| 1598 | Maxi-Form Barelle für (14 Stk.1580-1583, 10 Stk.1584D, 9 Stk.1584M und 1585M ) | 30.0 kg | 1 Stk | ||||
| 1587 | Maxi-Form Barellenhalterung für Schnellverschluss | 7.4 kg | 1 Stk | ||||
| 1599 | Maxi-Form Rückhaltesystem | 497.0 g | 1 Stk |
Zubehör
| Art. | Bezeichnung | VPE |
|---|---|---|
| 1120 | Steckpfosten 1.06 m (Gesamtlänge 1.26 m) | 5 Stk |
| 1160 | Doppelkopf-Nagel 3.1 x 55/65 mm | 5.0 kg |
| 1213 | Kombifix-Klemme Grande spez. Spannweite 35cm | 1 Stk |
