Klapp-Form für Fugenband
Beschreibung

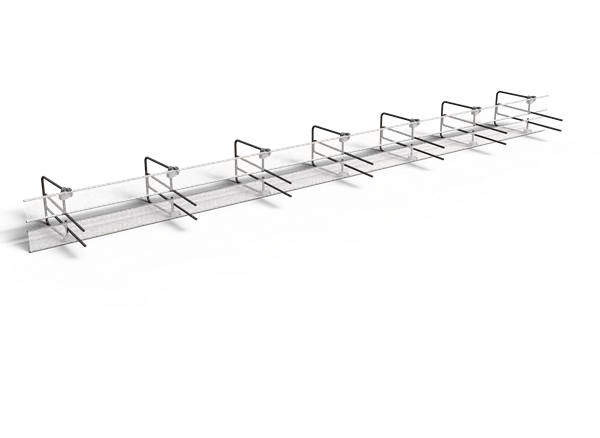

Mit dem aufklappbaren Abschalelement Klapp-Form für Fugenband lassen sich Arbeitsfugen zeitsparend erstellen, Fugenbänder oder Bleche einfach einlegen und das arbeitsintensive Ausschalen einsparen.
Um eine gerade Betonkante, sowie die gewünschte Betonüberdeckung zu erreichen, empfehlen wir die untere Armierungslage auf unseren Abschalkamm Art
Vorteile
- Schnelles und einfaches Erstellen von Arbeitsfugen
- Ausschalen entfällt
- Optimale Befestigung von Fugenbändern und Fugenblechen
- Spart viel wertvolle Arbeitszeit
- Einfaches Durchdringen von Sanitär- und Elektroinstallationen
- Keine Verletzungsgefahr dank Glasfasernetz
- Erfolgreich geprüft auf Querkraftübertragung
Lieferprogramm
Art 1741

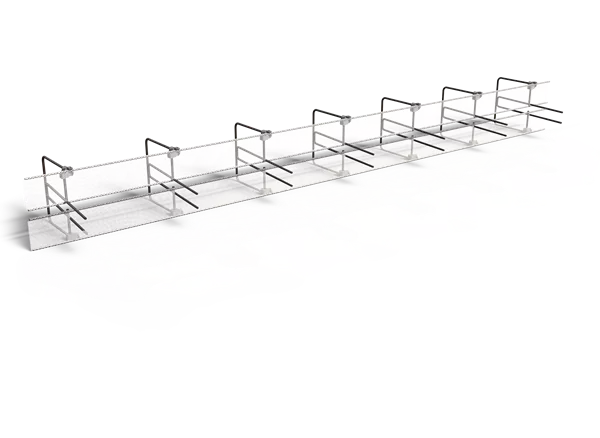

Klapp-Form für Fugenband 30 cm, Höhe 19 cm Länge 200 cm

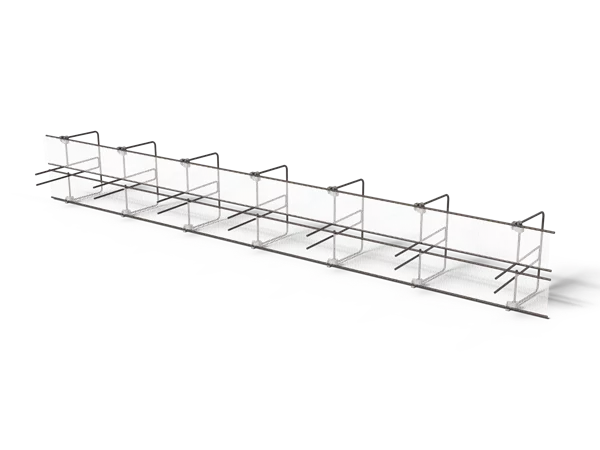

Art 1742
Klapp-Form für Fugenband 35 cm, Höhe 24 cm Länge 200 cm
Art 1743
Klapp-Form für Fugenband 40 cm, Höhe 29 cm Länge 200 cm

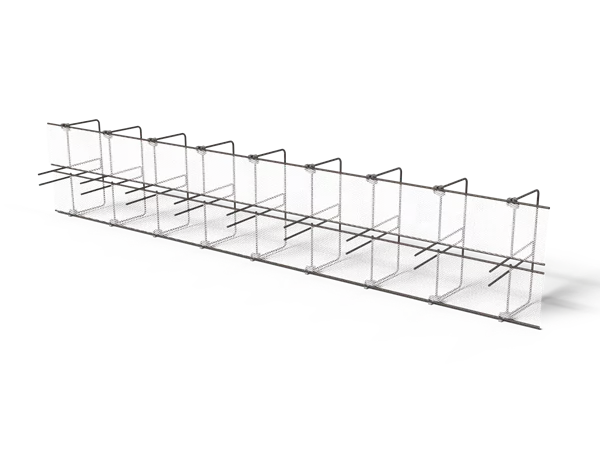

Art 1744
Klapp-Form für Fugenband 45 cm, Höhe 34 cm Länge 200 cm

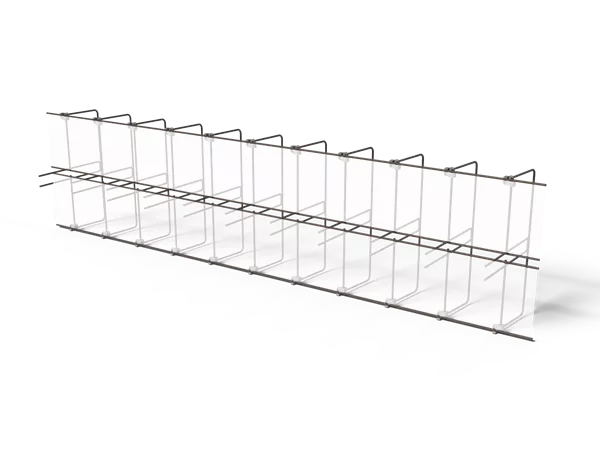

Art 1746
Klapp-Form für Fugenband 55 cm, Höhe 44 cm Länge 200 cm

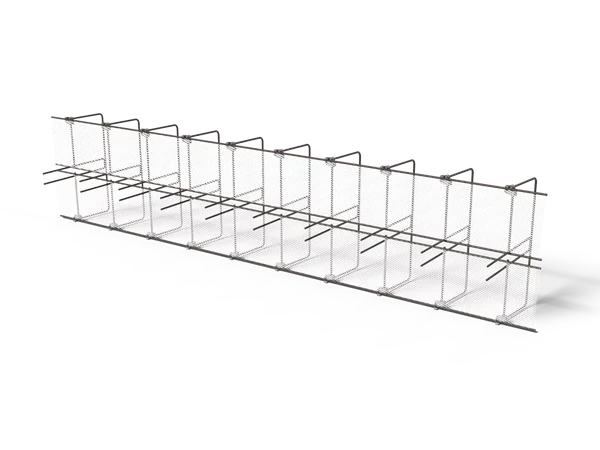

Art 1745
Klapp-Form für Fugenband 50 cm, Höhe 39 cm Länge 200 cm

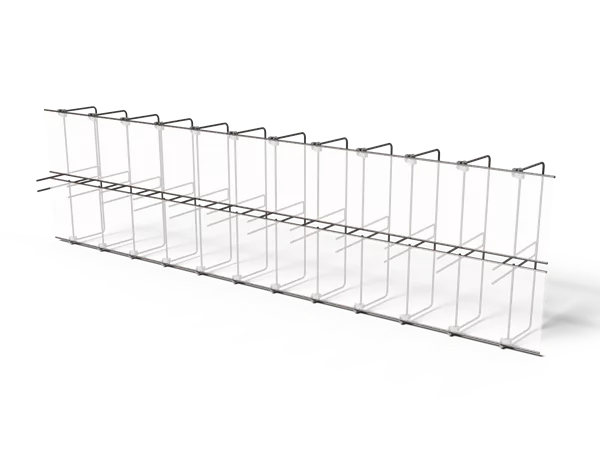

Art 1747
Klapp-Form für Fugenband 60 cm, Höhe 49 cm Länge 200 cm
Art 1920
Abschalkamm 30/44 mm (Betonüberdeckung / Kammhöhe) Länge 1.50 m
Art 1890
Schalflex Abschalgummi 30 x 60 mm Länge 2 x 6 m
Art 1891
Schalflex Abschalgummi 40 x 80 mm Länge 2 x 6 m
Art 1900
Schalflex U-Eisen für Abschalgummi 30 x 60 mm, Länge 3 m
Art 1901
Schalflex U-Eisen für Abschalgummi 40 x 80 mm, Länge 3 m
Beschreibung
Mit dem aufklappbaren Abschalelement Klapp-Form für Fugenband lassen sich Arbeitsfugen zeitsparend erstellen, Fugenbänder oder Bleche einfach einlegen und das arbeitsintensive Ausschalen einsparen.
Um eine gerade Betonkante, sowie die gewünschte Betonüberdeckung zu erreichen, empfehlen wir die untere Armierungslage auf unseren Abschalkamm Art. 1920 aufzulegen.

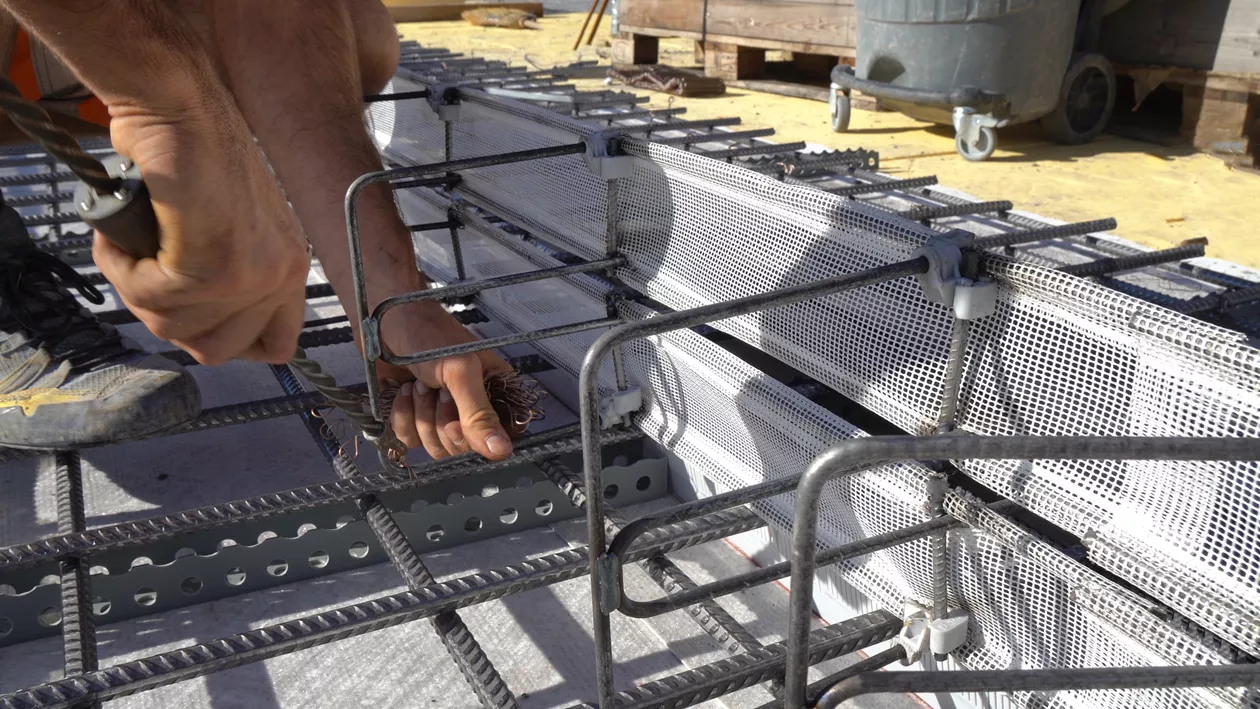

Anschliessend wird das Klapp-Form für Fugenband aufgeklappt und mit Drahtbindern an der unteren Armierungslage festgebunden.

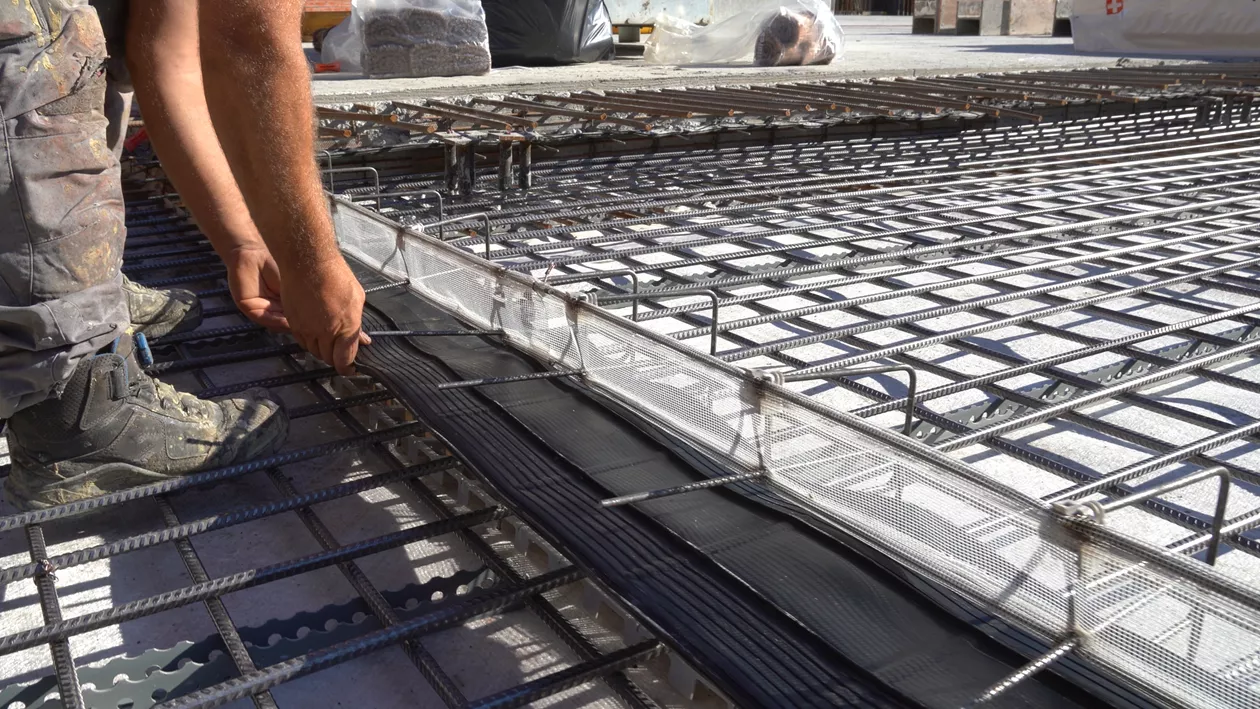

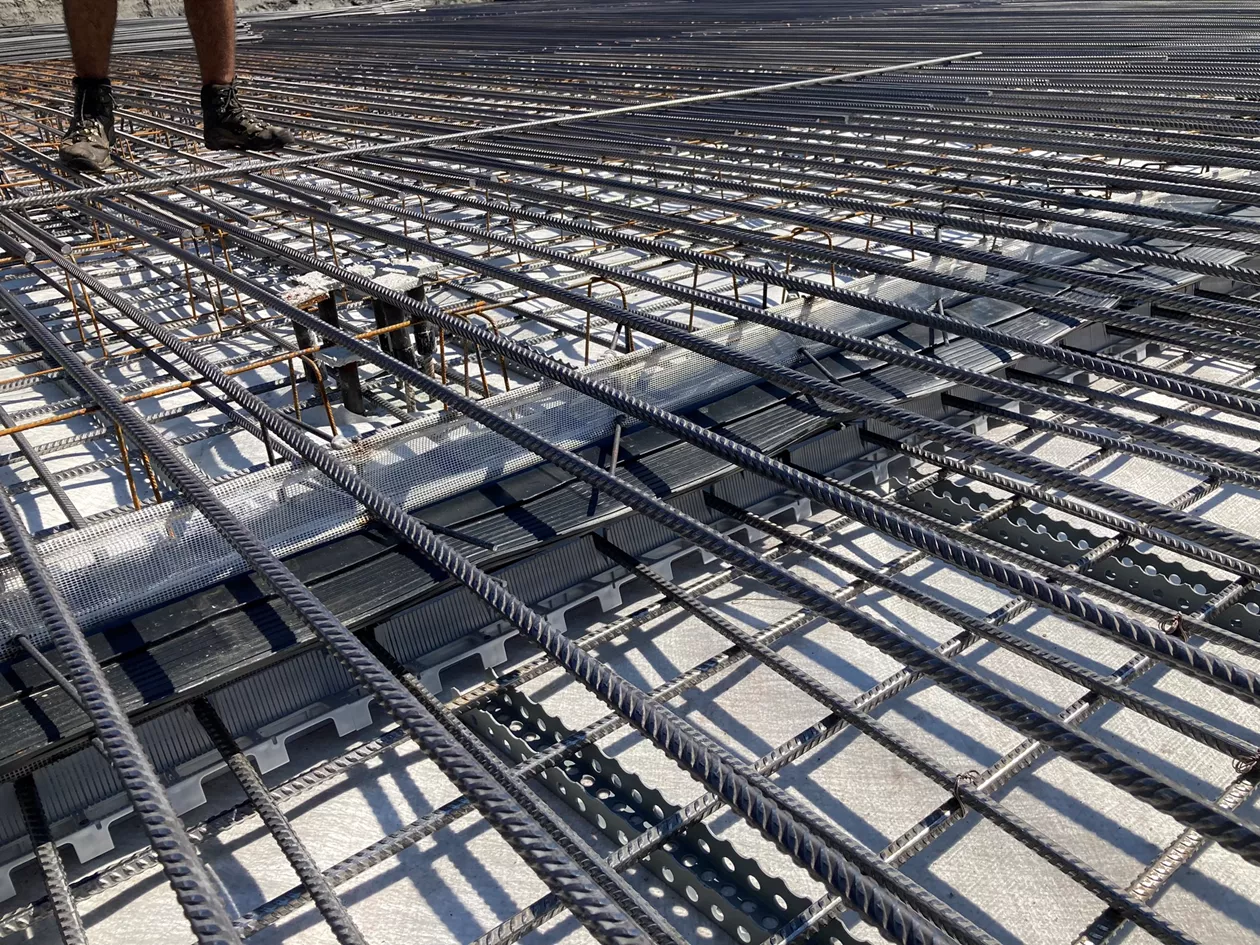

Fugenbänder, Fugenbleche oder ähnliche Profile werden nun in die speziell ausgebildete, mittige Schlitzöffnung eingelegt und fixiert. Die obere Armierungslage kann anschliessend auf das Klapp-Form für Fugenband aufgelegt werden.

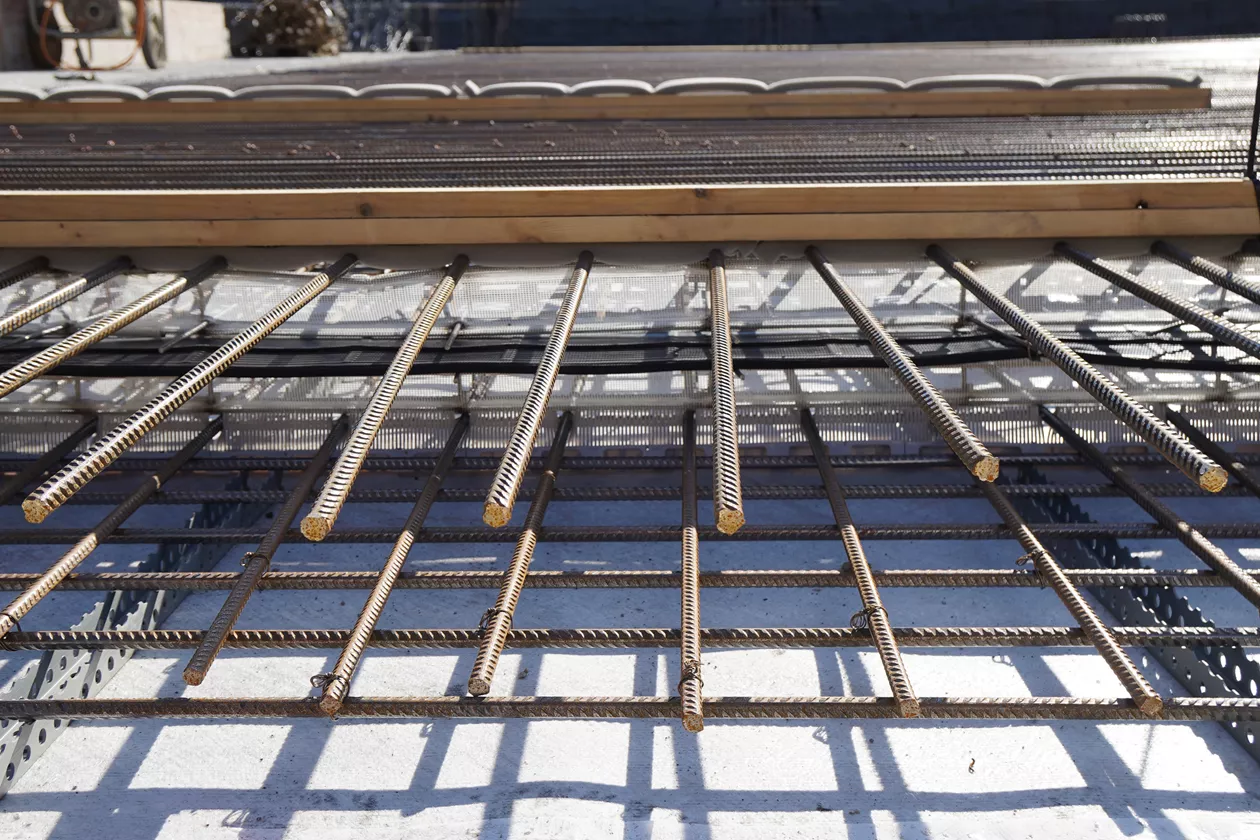

Zum Abschalen der verbleibenden Betonüberdeckung eignen sich unser Schalflex Abschalgummi Art. 1890 oder konventionell ein Gerüstbrett/Kantholz.
In zugeklapptem Zustand ermöglicht das Klapp-Form für Fugenband eine äusserst platzsparende Lagerung/Transport.
Dank der Verwendung eines Glasfasernetzes anstelle eines scharfkantigen Streckmetalls, besteht bei der Montage keine Verletzungsgefahr.
Der Querkraftwiderstand wurde zudem erfolgreich mit Schub-/Biegeversuchen getestet.
Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach dem Betonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement Klapp-Form einfach im Beton und das Ausschalen entfällt.
Spezifikationen
Bezeichnung
Technische Spezifikationen
Allgemeine Hinweise
- Fugenbandbreite max. 30 cm
- Elementlänge = 2 m
- Bügelraster = 30 cm

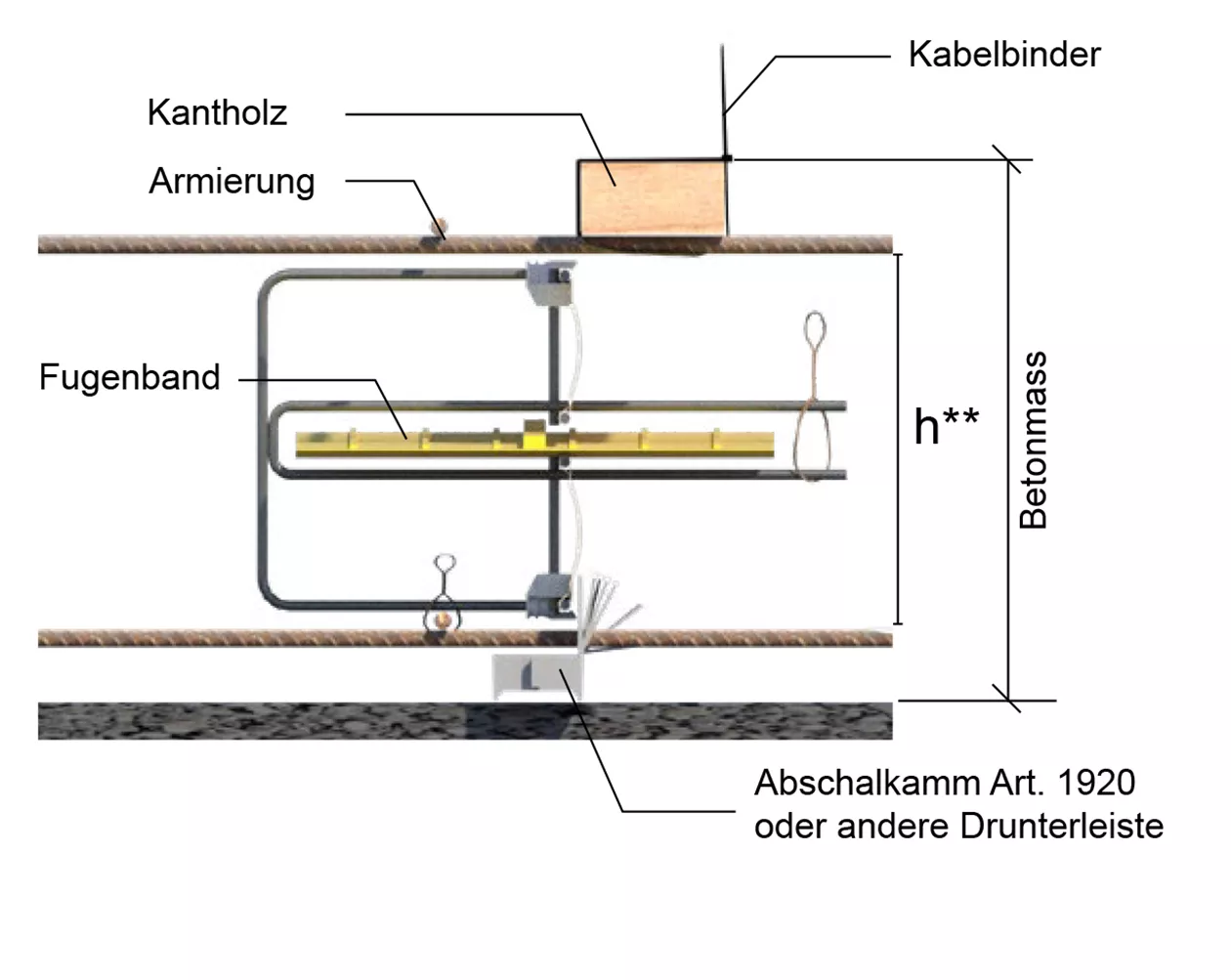

Legende:
h** = Höhe in Tabelle der Spezifikationen
