Bordfix

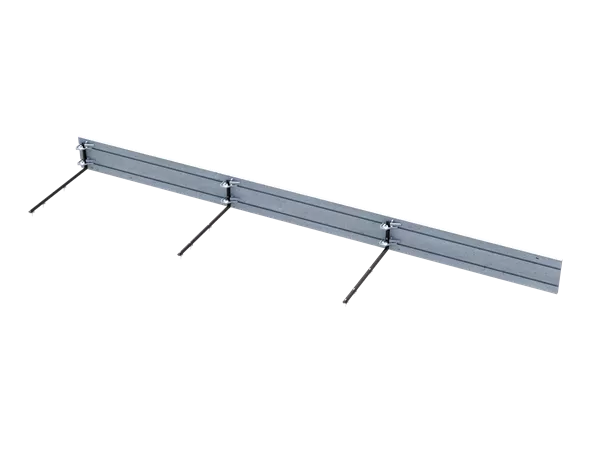

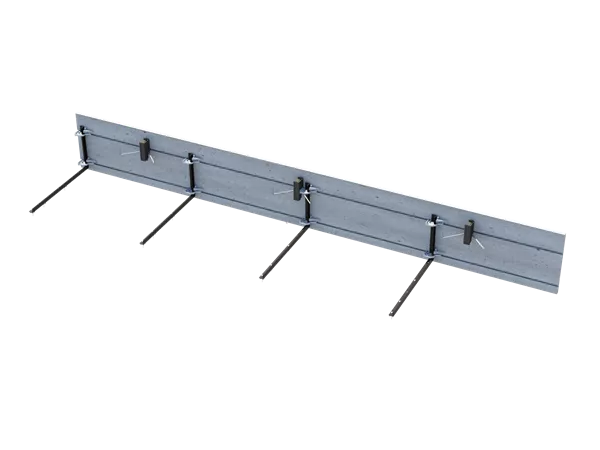

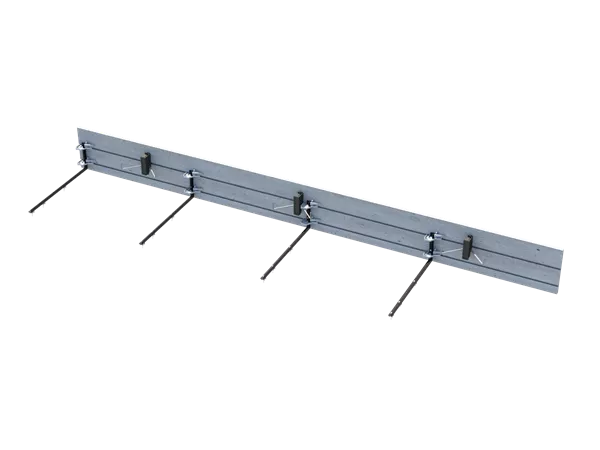

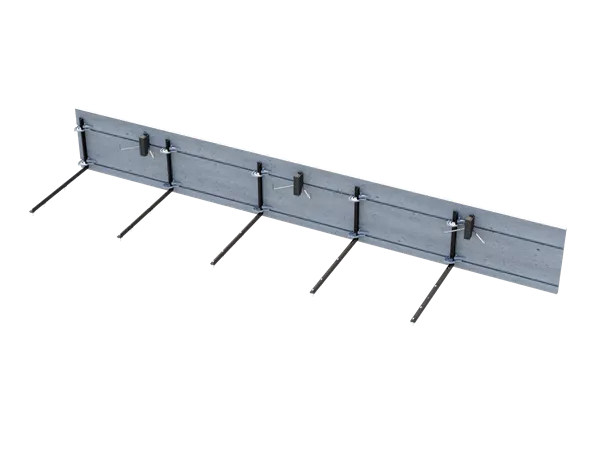

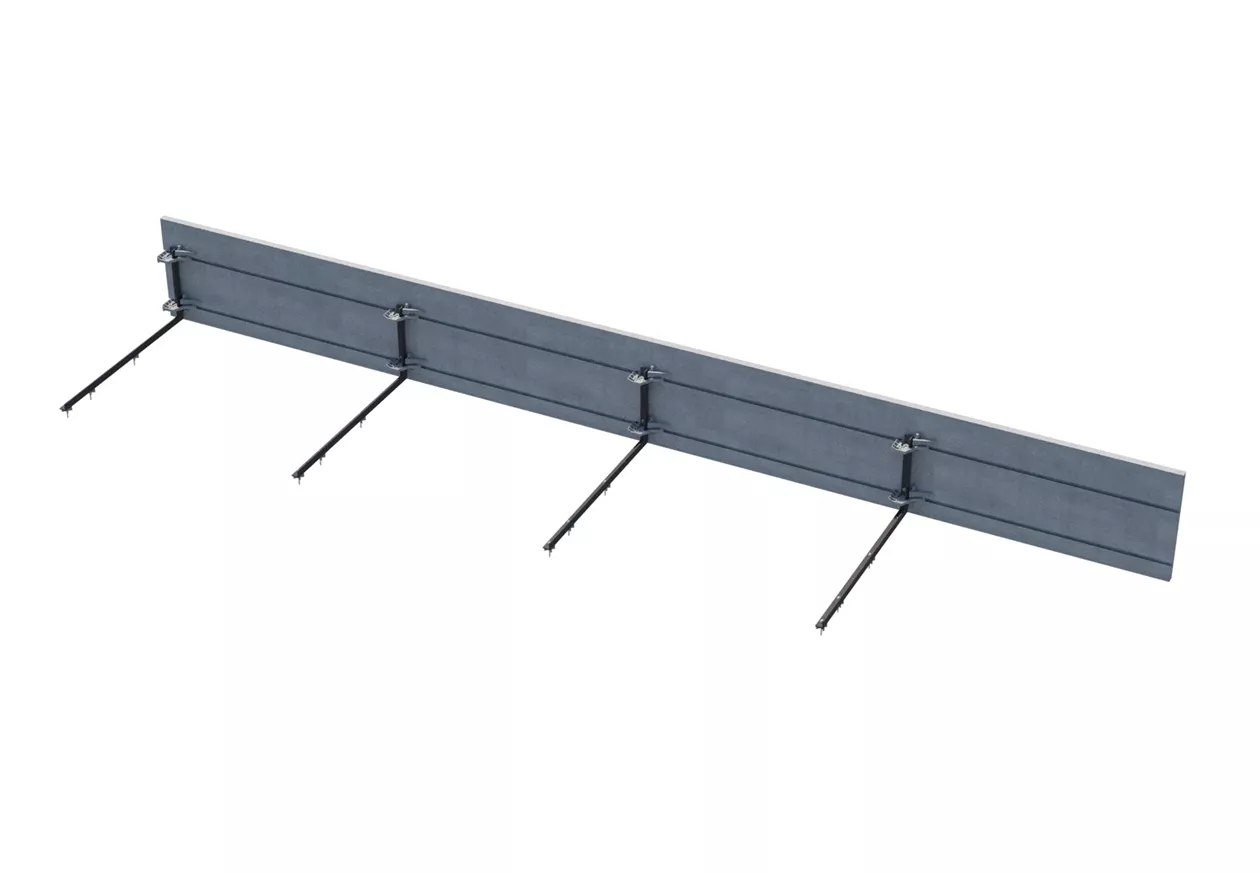

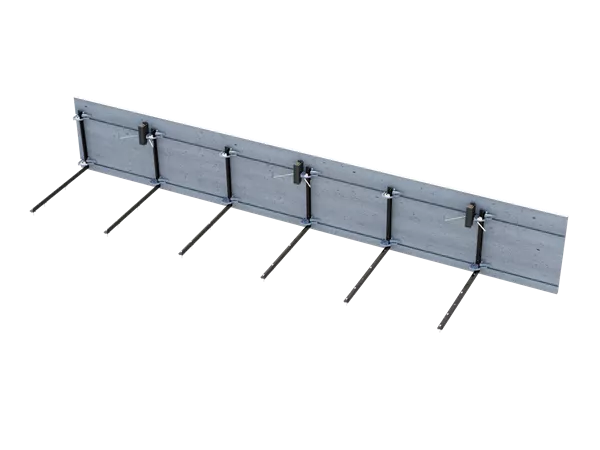

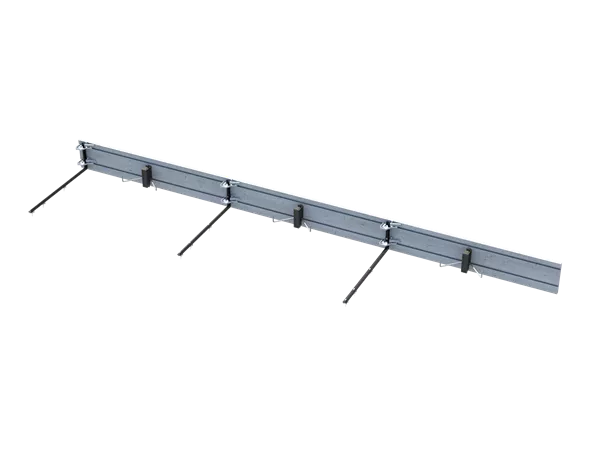

L’élément de coffrage Bordfix est la solution la plus économique pour les constructions avec murs en briques et pour la réalisation rapide et efficace de coffrages de rives de dalle. L’élément de coffrage Bordfix est composé d‘une plaque de coffrage de 2,8 m de long et de plusieurs équerres métalliques qui sont fixées à la plaque de coffrage avec deux coulisses.

Les équerres peuvent être déplacées horizontalement et en continu le long de la plaque de coffrage à l’aide des coulisses, par exemple pour éviter des fers de raccord, des paliers lisses et des inserts. Les coulisses permettent également d’assembler solidement les éléments Bordfix à l‘aide de deux cales dans le sens longitudinal ainsi que dans les angles à 90°.

L‘élément Bordfix peut être très facilement raccourci à la longueur désirée avec à la scie sauteuse ou à la meuleuse d’angle de chantier. Il est également possible de percer des trous dans l‘élément Bordfix ou de découper des zones avec une meuleuse d‘angle.

Pour le montage de l’élément Bordfix, les équerres prémontées sont dépliées, l‘élément est poussé contre la rive de dalle et les équerres sont clouées sur le coffrage de dalle avec des clous en aluminium.

Zum Fixieren des 2.8 m langen Bordfix Elements werden die Abschalwinkel ausgeklappt und mit Aluminium-Nägeln befestigt
Pour fixer l‘élément Bordfix de 2 8 m de long les équerres sont dépliées et fixées avec des clous en aluminium.

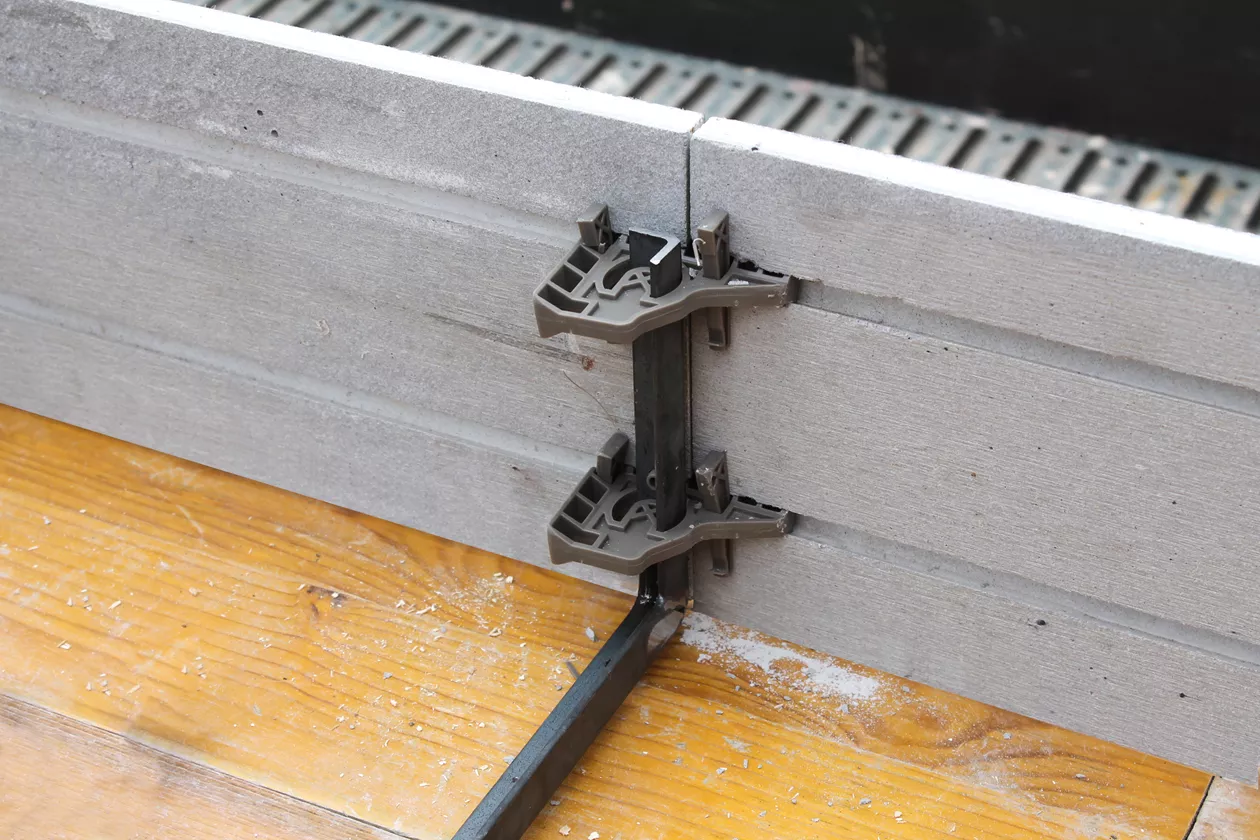

Die Abschalwinkel sind mit den Läufern stufenlos in der Nut der Platte verschiebbar. Die Elemente können so optimal in der Längsrichtung kraftschlüssig verbunden werden
Les équerres peuvent se déplacer en continu dans la rainure de la plaque grâce aux cou- lisses. Les éléments peuvent être ainsi solid- ment assemblés dans le sens longitudinal

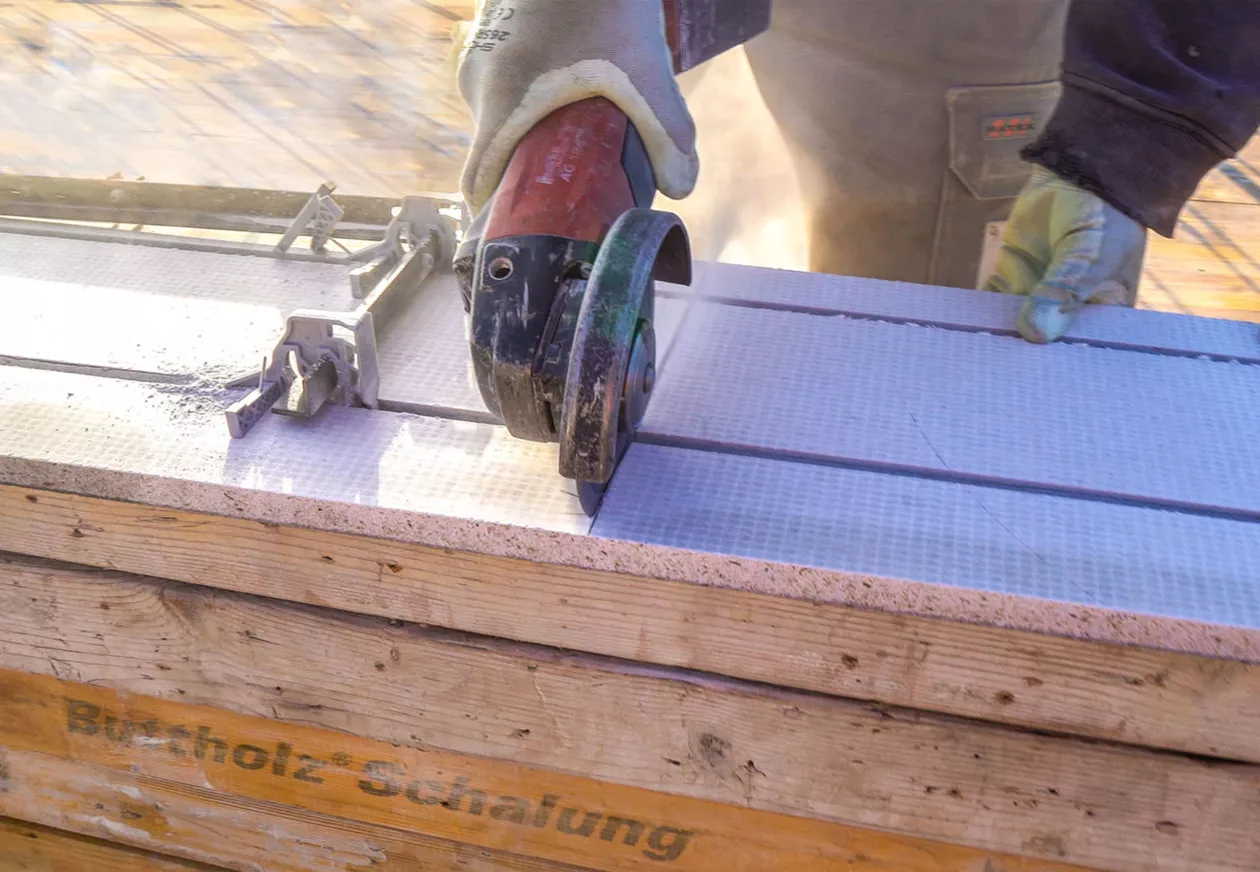

Das Bordfix Element kann mit der Stichsäge oder dem Winkelschleifer mühelos auf die gewünschte Länge zugeschnitten werden
L‘élément Bordfix peut être facilement coupé à la longueur désirée avec la meuleuse d‘angle.

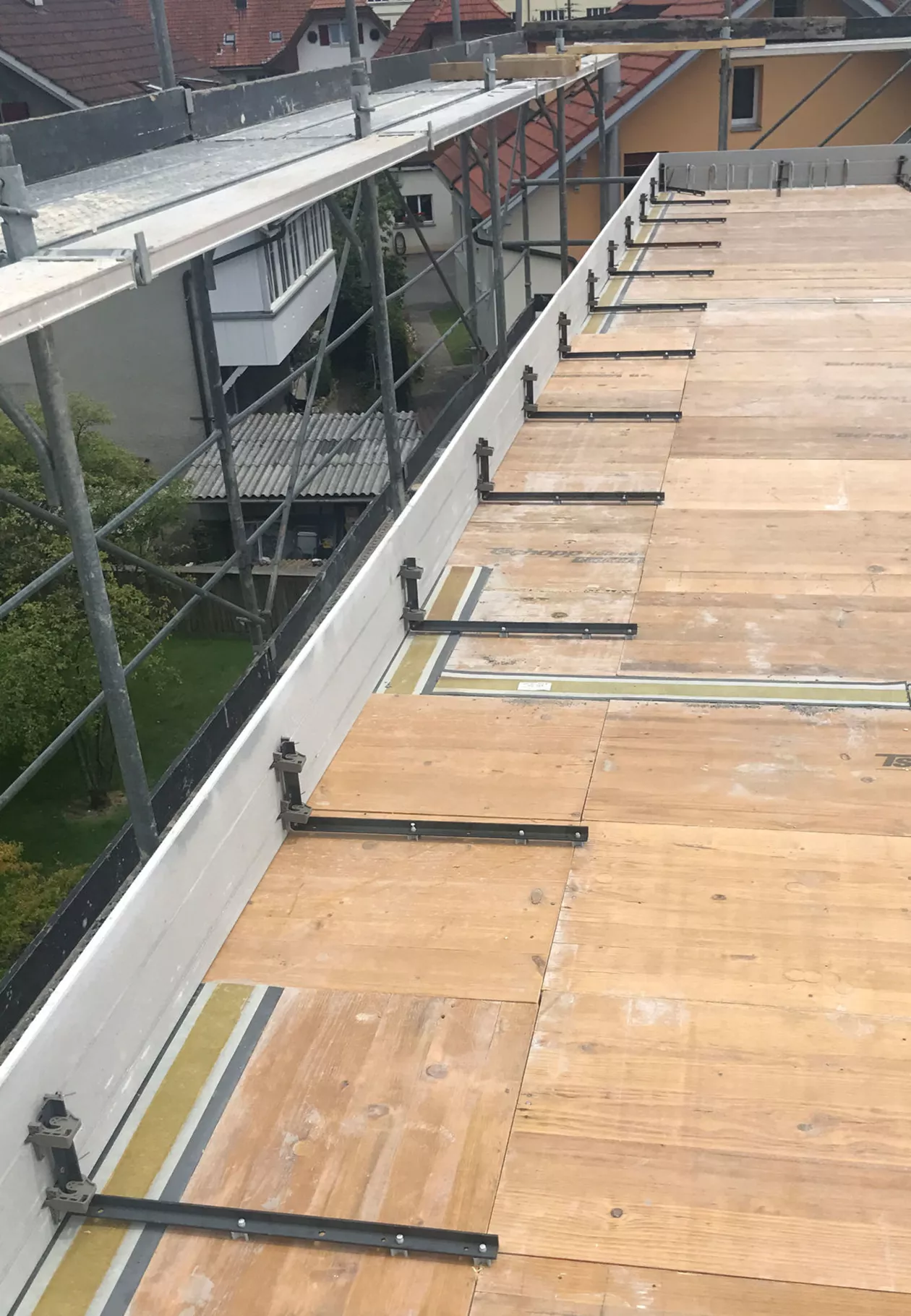

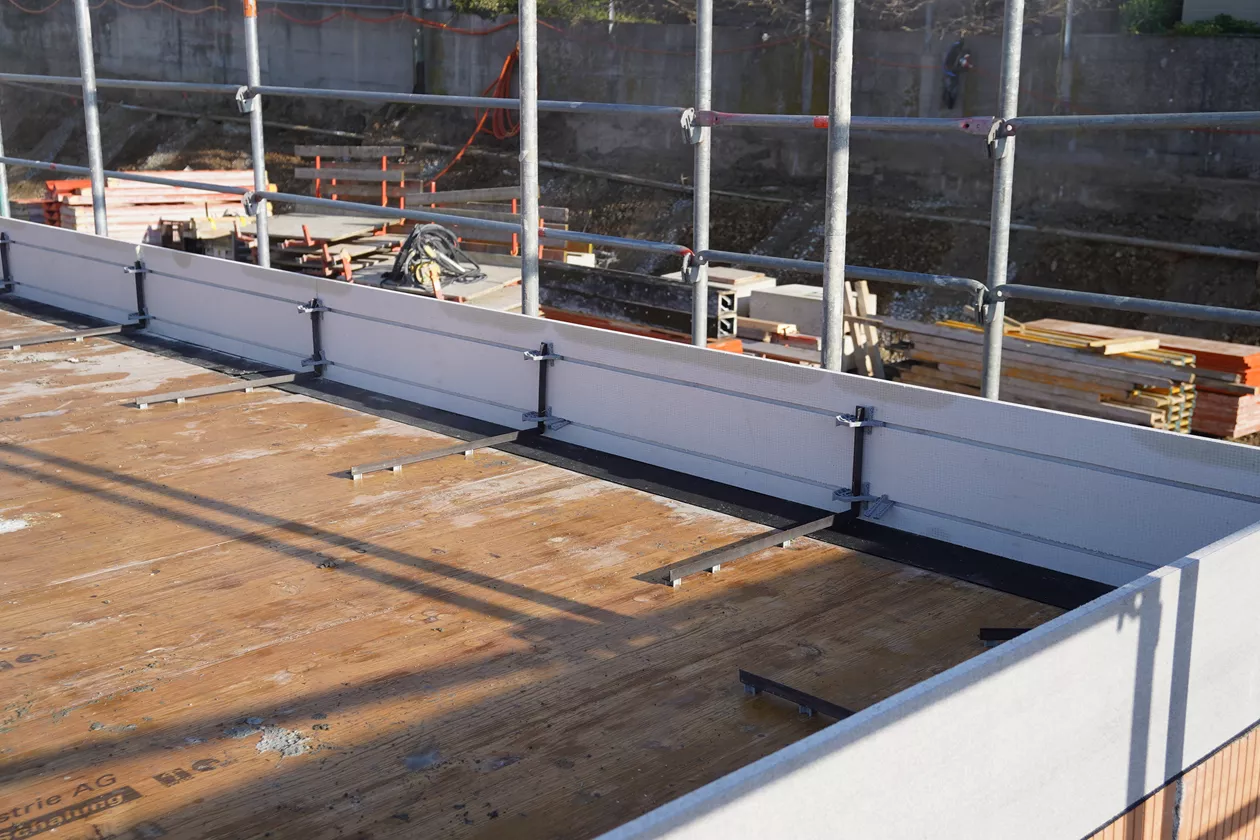

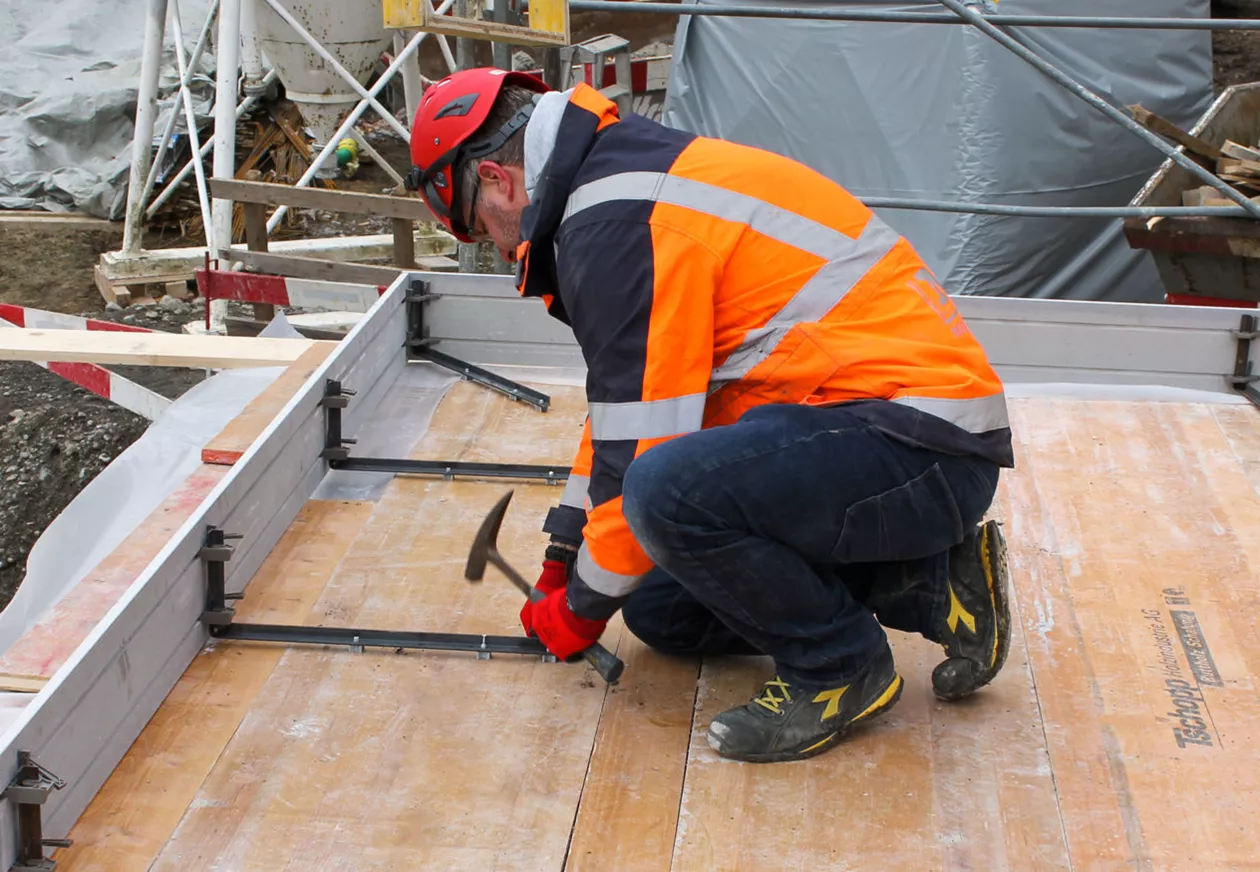

Zum Fixieren des 2.8 m langen Bordfix Elements werden die Abschalwinkel ausgeklappt, das Element an den Deckenrand geschoben und mit Aluminium-Nägeln fixiert
Pour le montage de l’élément Bordfix de 2 8 m de long les équerres sont dépliées l‘élément est poussé contre la rive de dalle et fixé avec des clous en aluminium.

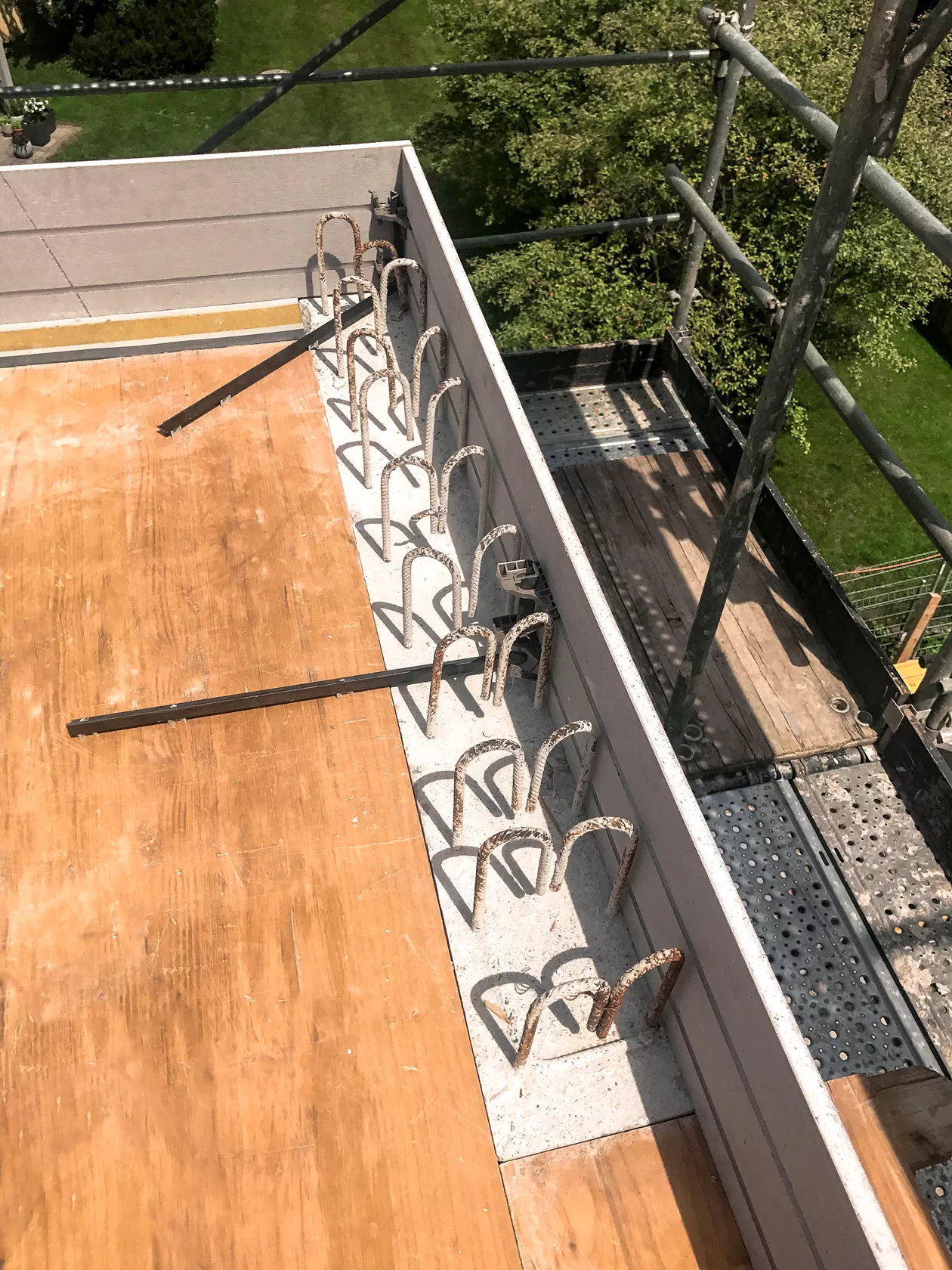

Die Winkel können horizontal stufenlos verschoben werden um z.B. Anschlusseisen, Gleitlagern und Einlagen auszuweichen. (Max. Winkelabstand bei 3 Winkeln 93 cm / bei 4 Winkeln 70 cm)
Les équerres peuvent être déplacées horizontalement et en continu par exemple pour éviter des fers de raccord des paliers lisses et des inserts. (Écartement max. des équerres : 93 cm pour 3 équerres 70 cm pour 4 équerres.)
In Ecken oder in Längsrichtung lassen sich die Bordfix Elemente ganz einfach kraftschlüssig mit den Läufern verbinden
Dans les angles ou dans le sens longitudinal les éléments Bordfix peuvent assemblés solidement à l’aide des coulisses.

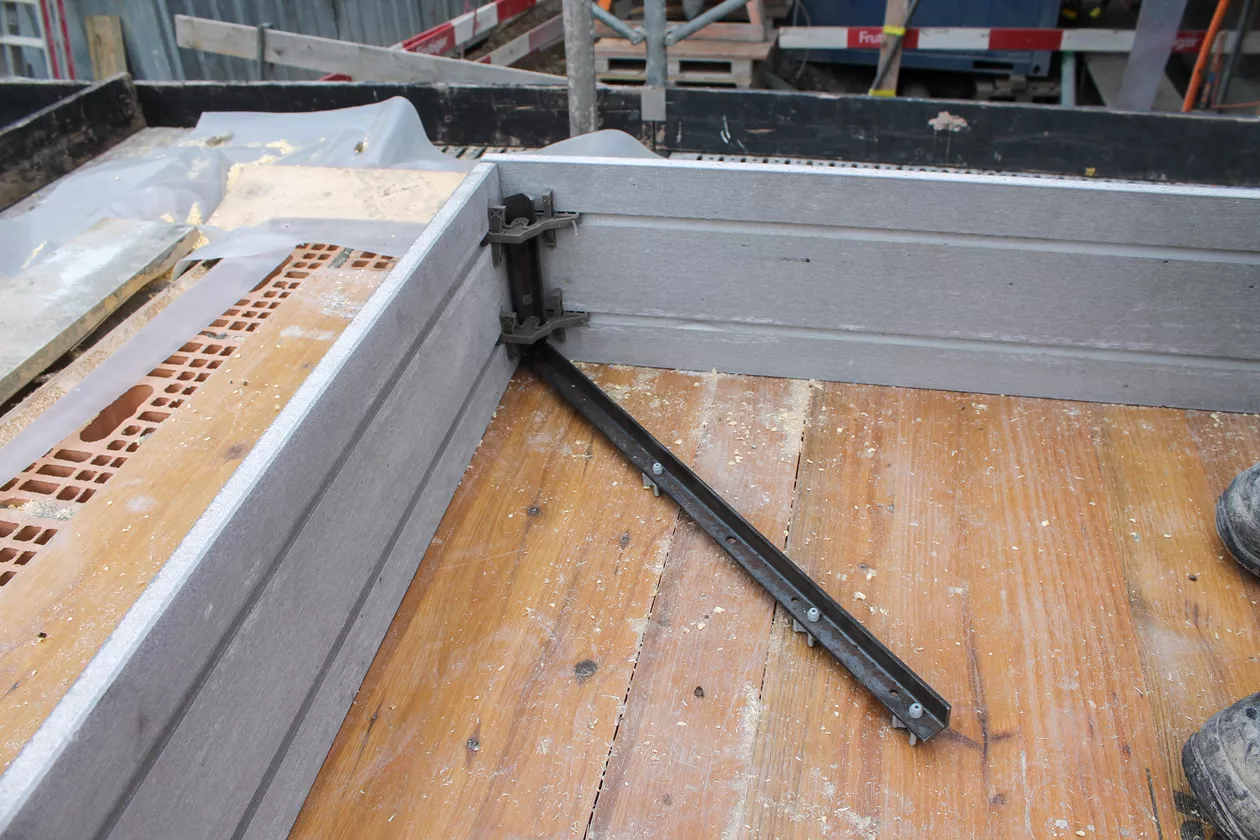

Auch bei Ecken lassen sich die Elemente ganz einfach kraftschlüssig verbinden und der Winkel ausrichten
Dans les angles aussi les éléments peuvent être assemblés solidement et les équerres peuvent être inclinées

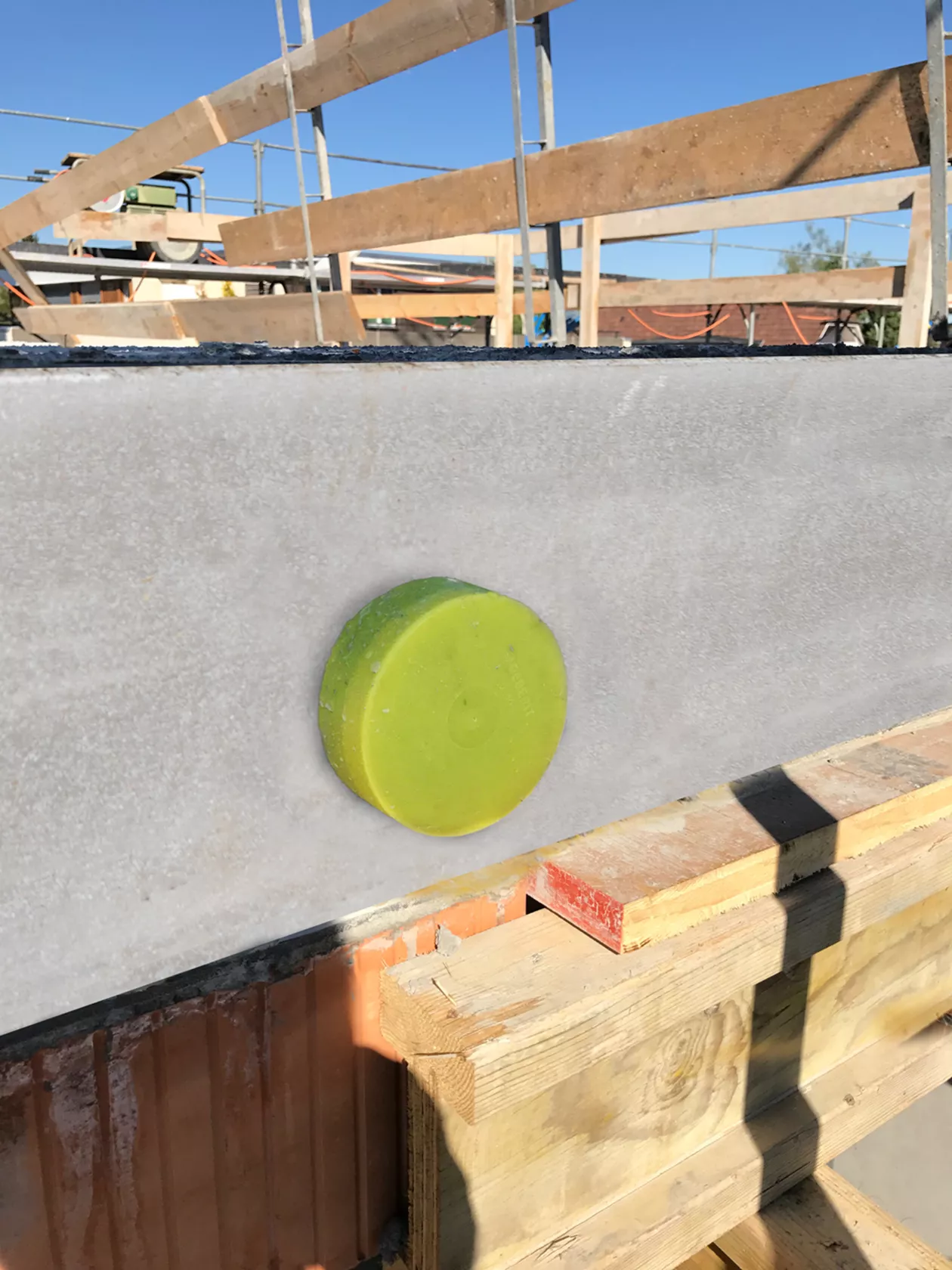

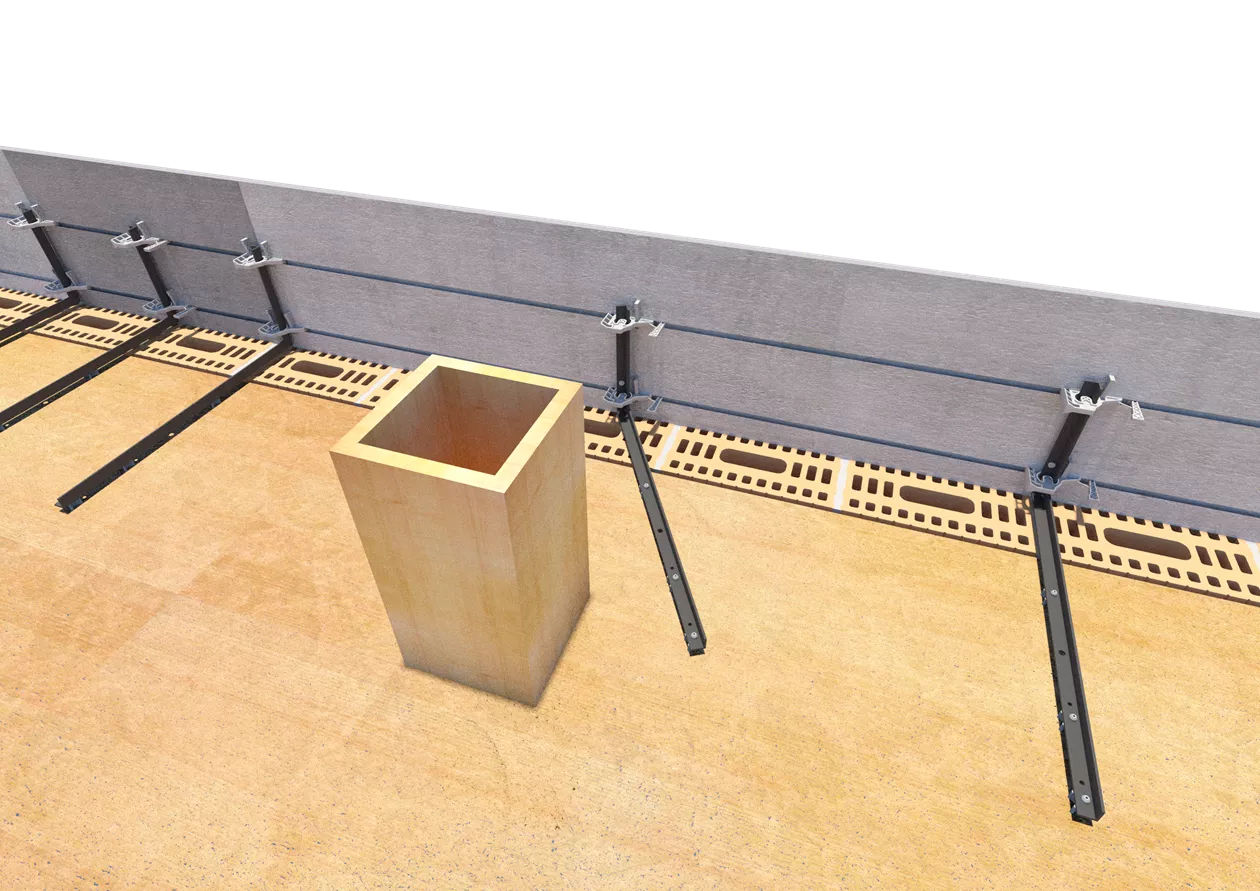

Durchdringungen mit kleinen oder…
Les pénétrations avec des petits ou...
...grossen Rohren ist kein Problem
…des gros tuyaux ne sont pas un problème
Bei Abstücken ab 40 cm benötigen Sie 3 Winkel. Bei längeren Abstücken ist der max. Winkelabstand je Deckenstärke zu beachten
Des pièces de raccord peuvent aussi être utilisées. Des pièces de 20 à 40 cm nécessitent 2 équerres 40 à 70 ou 93 cm 3 équerres pièces plus longues grâce à l’écartement max. de 70 ou 93 cm
Bei grösseren Durchdringungen dienen zusätzliche Abschalwinkel für die optimale Stabilität
Pour des pénétrations plus importantes des équerres supplémentaires apportent une stabilité optimale

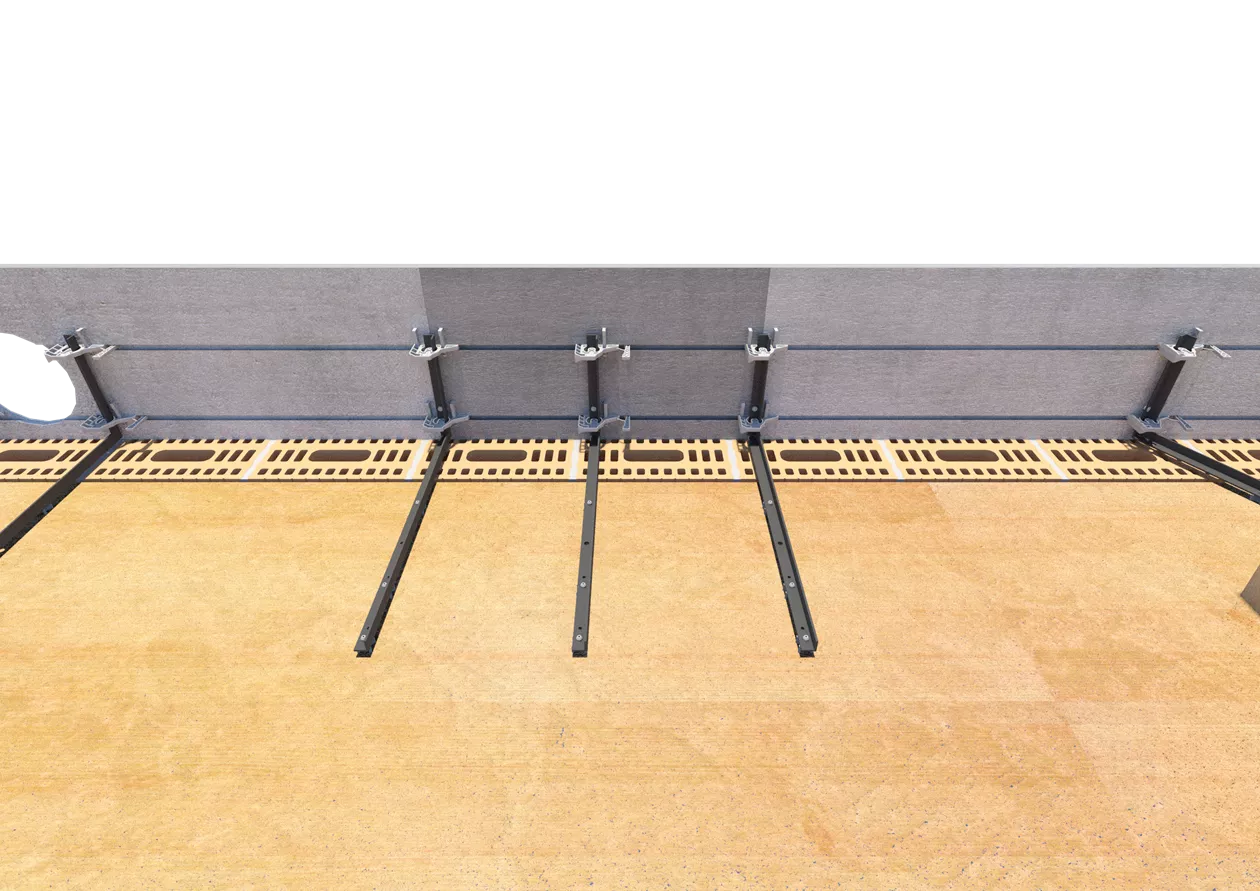

Hindernissen kann einfach ausgewichen werden
Les obstacles peuvent être facilement évités.

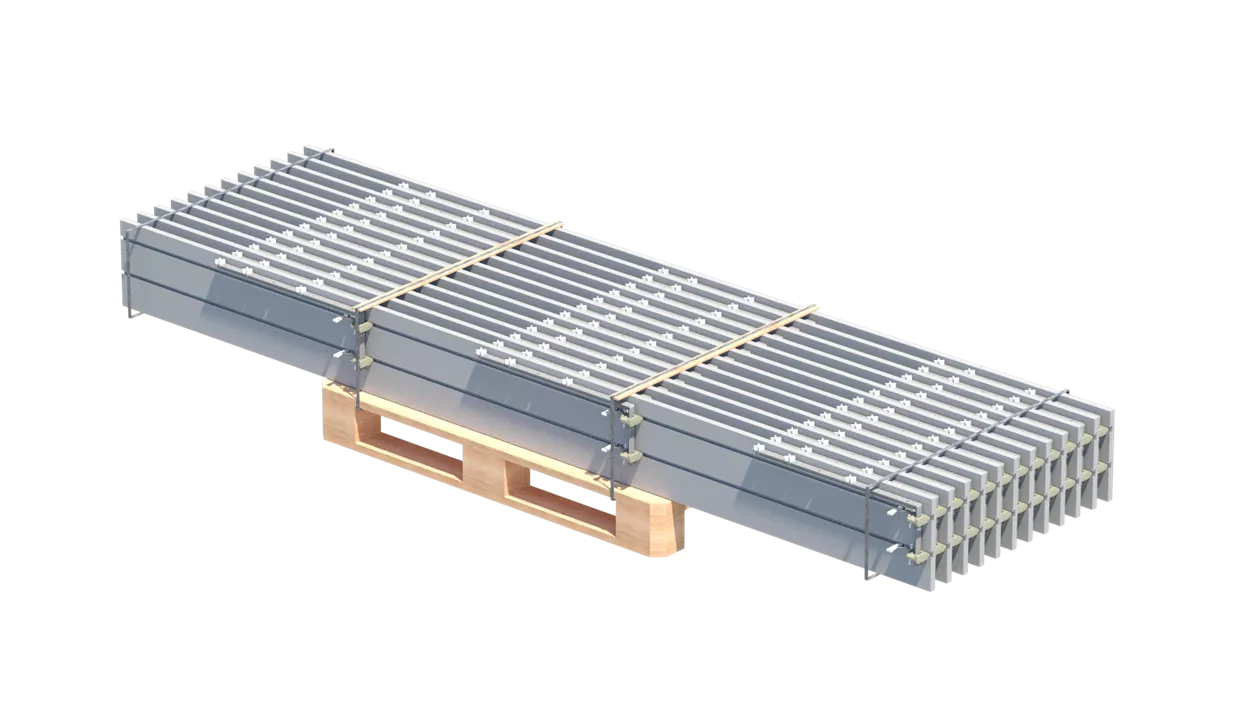

Einfaches Lagern und Transportieren der Bordfix-Abschalplatten
Stockage et transport aisés des plaques de coffrage Bordfix

Avantages

  • La solution la plus rationnelle pour les constructions avec murs en briques
  • Montage très simple et rapide à partir du coffrage de dalle
  • Le décoffrage fastidieux est complètement éliminé.
  • Vous économisez beaucoup de temps et d’argent
  • Les équerres avec coulisses peuvent être déplacées en continu
  • Les éléments peuvent être assemblés solidement dans le sens longitudinal et dans les angles
  • Pas d‘entrave à la pose de l‘armature.

Documents

Vidéo

Programme de livraison

Programme de livraison


Article Désignation Longueur Hauteur Poids Unités palette
1318 Élément de coffrage Bordfix 18 cm 2.80 m 18.00 cm 4.0 kg 2.8 m 50 m

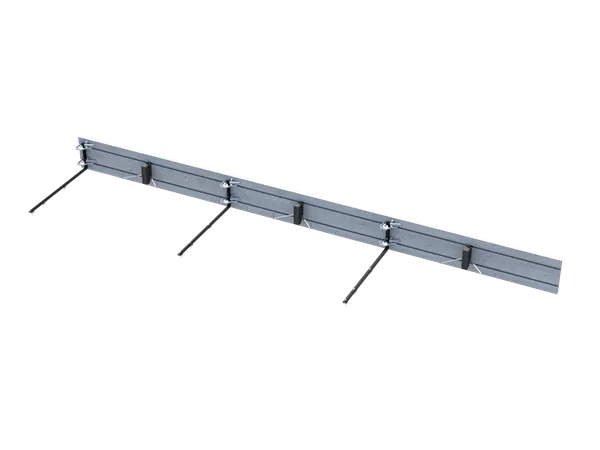

1320 Élément de coffrage Bordfix 20 cm 2.80 m 20.00 cm 4.3 kg 2.8 m 50 m
1322 Élément de coffrage Bordfix 22 cm 2.80 m 22.00 cm 4.7 kg 2.8 m 50 m
1324 Élément de coffrage Bordfix 24 cm 2.80 m 24.00 cm 5.4 kg 2.8 m 50 m
1325 Élément de coffrage Bordfix 25 cm 2.80 m 25.00 cm 5.6 kg 2.8 m 50 m
1326 Élément de coffrage Bordfix 26 cm 2.80 m 26.00 cm 5.8 kg 2.8 m 50 m
1328 Élément de coffrage Bordfix 28 cm 2.80 m 28.00 cm 6.2 kg 2.8 m 50 m
1330 Élément de coffrage Bordfix 30 cm 2.80 m 30.00 cm 6.5 kg 2.8 m 50 m
1332 Élément de coffrage Bordfix 32 cm 2.80 m 32.00 cm 7.0 kg 2.8 m 50 m
1335 Élément de coffrage Bordfix 35 cm 2.80 m 35.00 cm 8.2 kg 2.8 m 50 m

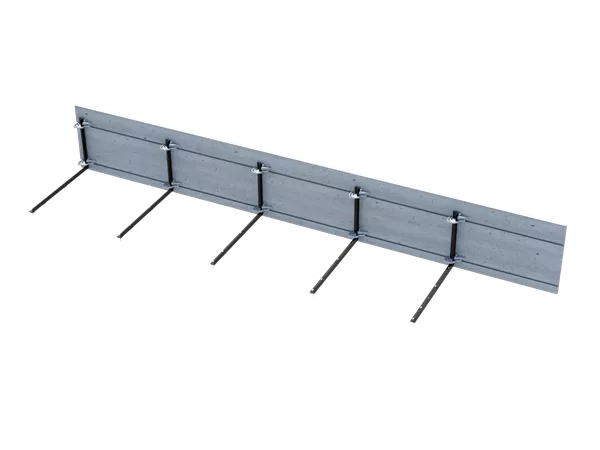

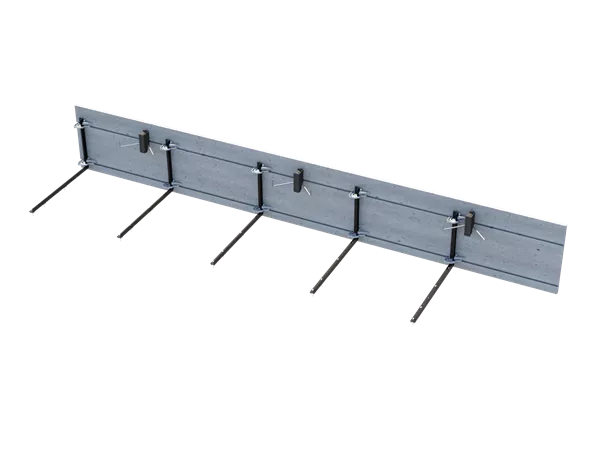

1340 Élément de coffrage Bordfix 40 cm 2.80 m 40.00 cm 9.7 kg 2.8 m 34 m

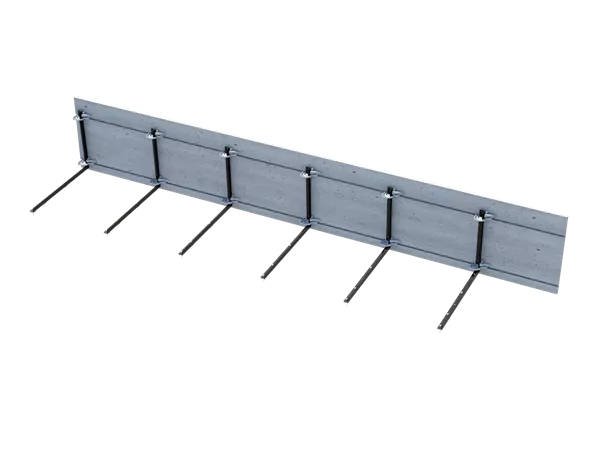

1345 Élément de coffrage Bordfix 45 cm 2.80 m 45.00 cm 11.2 kg 2.8 m 34 m
1360 Coulisse Bordfix avec deux cales par paire pour Bordfix 18-30 cm 190.0 g 5 Paar
1361 Coulisse Bordfix avec deux cales par paire de Bordfix 35 cm 190.0 g 5 Paar
1365 Équerre Bordfix pour Bordfix 18-26 cm 555.0 g 5 pcs
1366 Équerre Bordfix pour Bordfix 28-32 cm 571.0 g 5 pcs
1367 Équerre Bordfix pour Bordfix 35 cm 876.0 g 5 pcs
1368 Équerre de coffrage Bordfix 40 cm 939.0 g 5 pcs

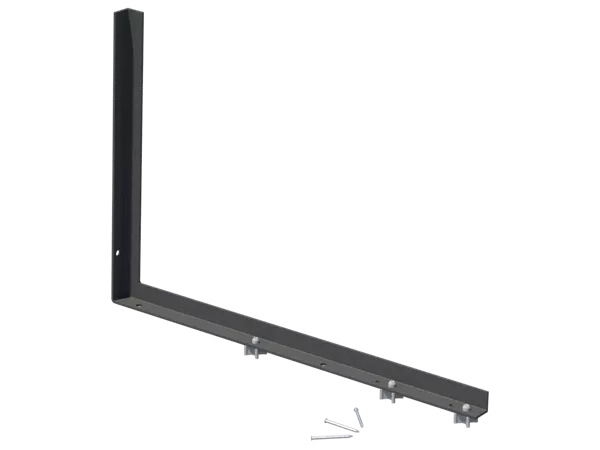

1369 Équerre de coffrage Bordfix 45 cm 989.0 g 5 pcs
