Kombifix

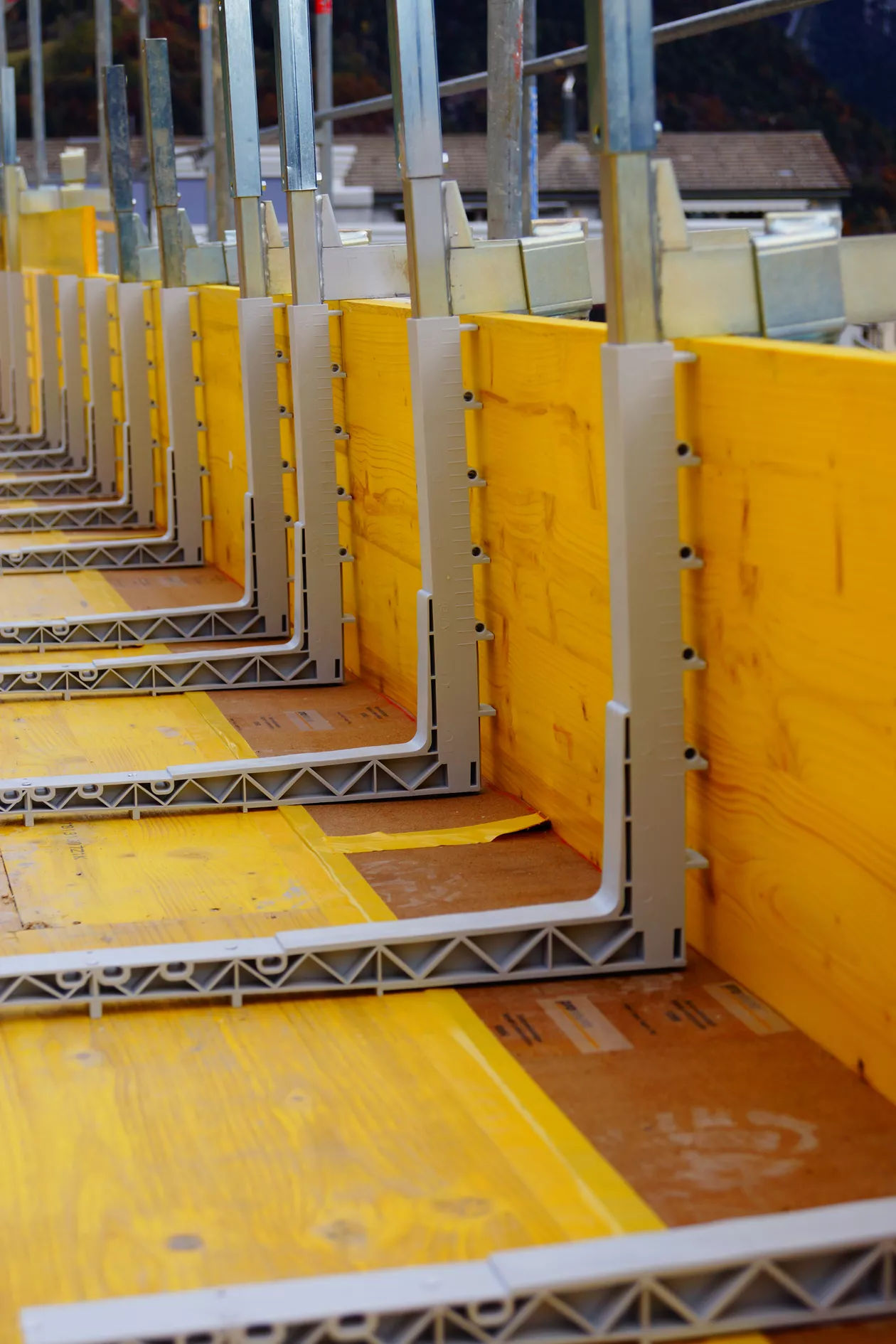

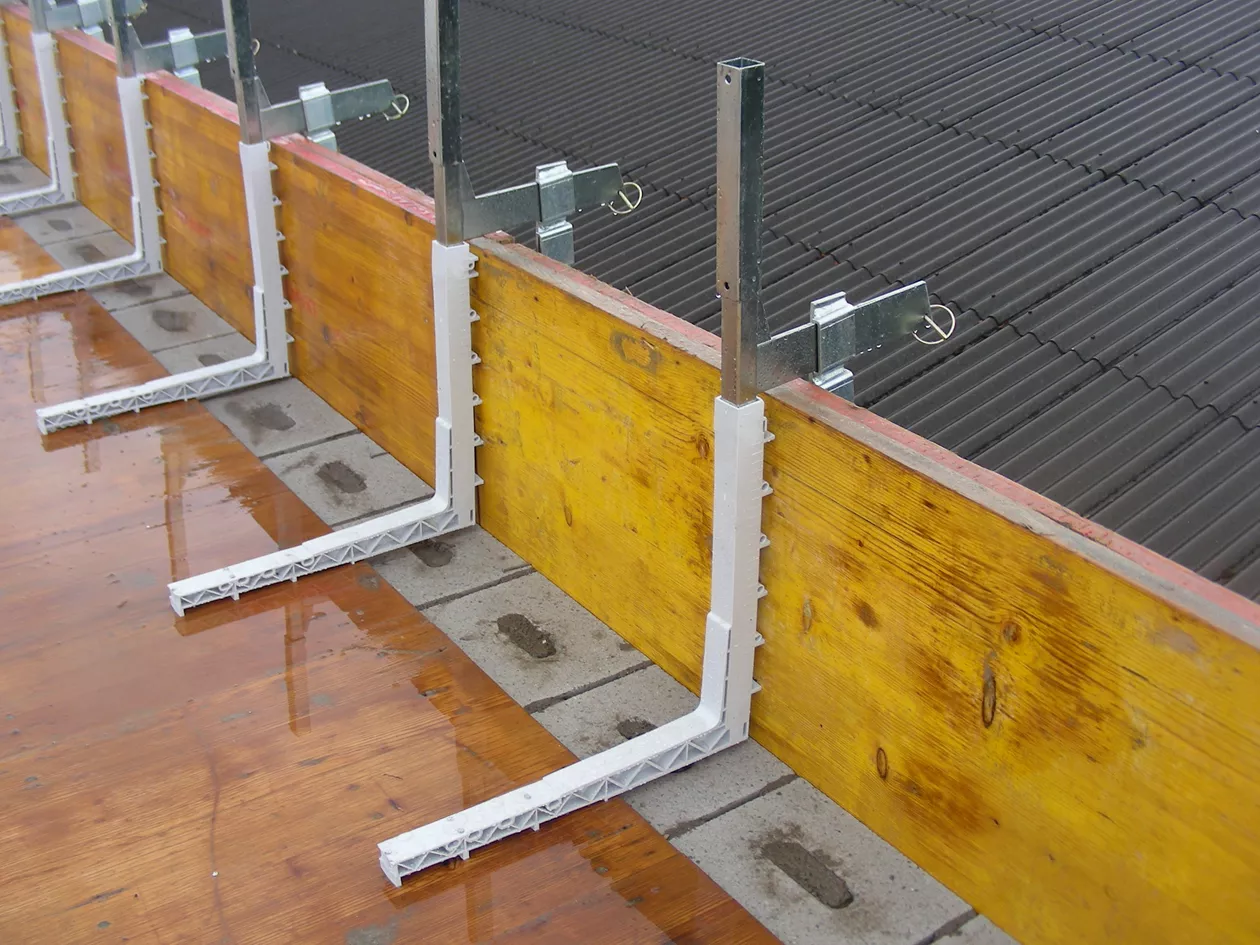

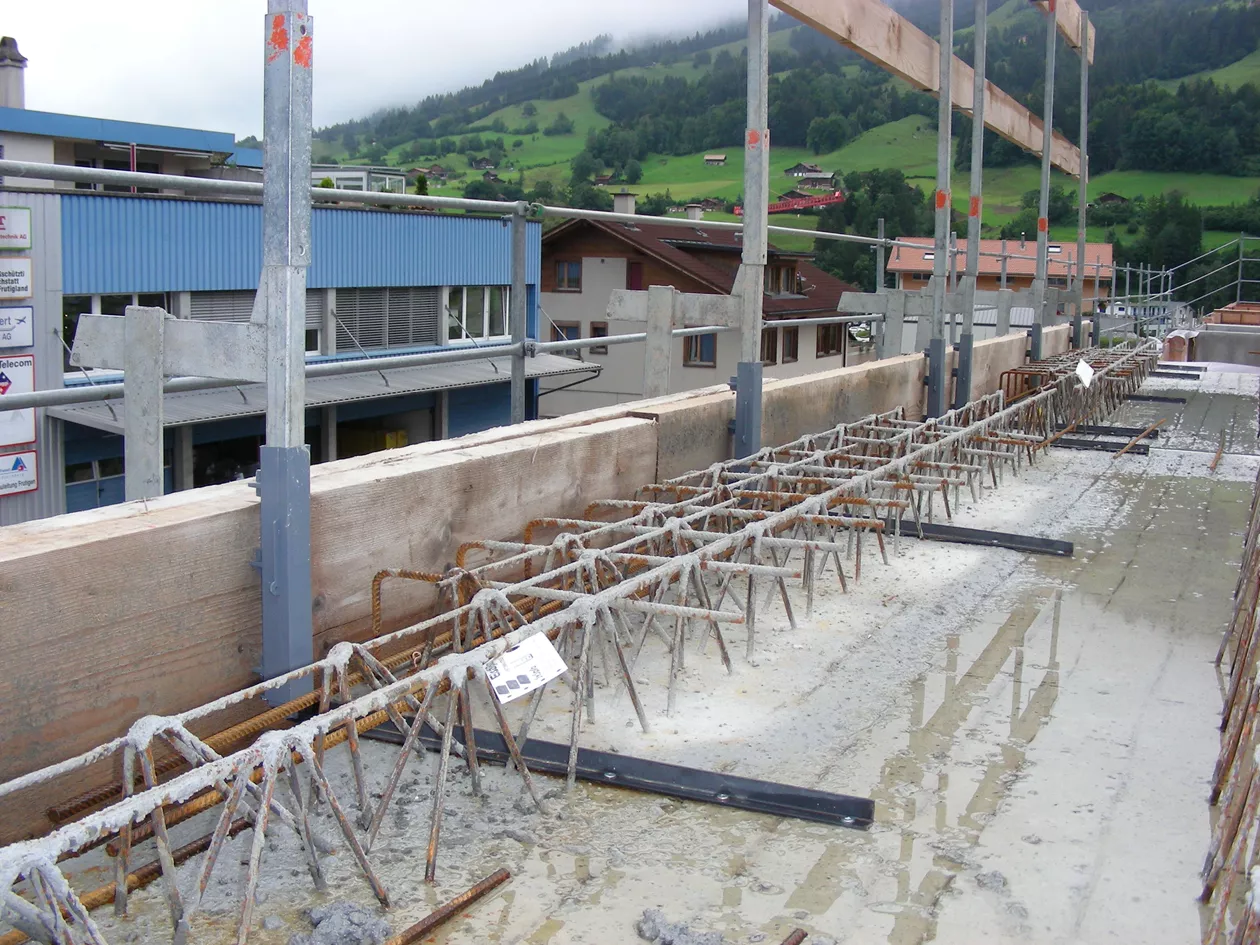

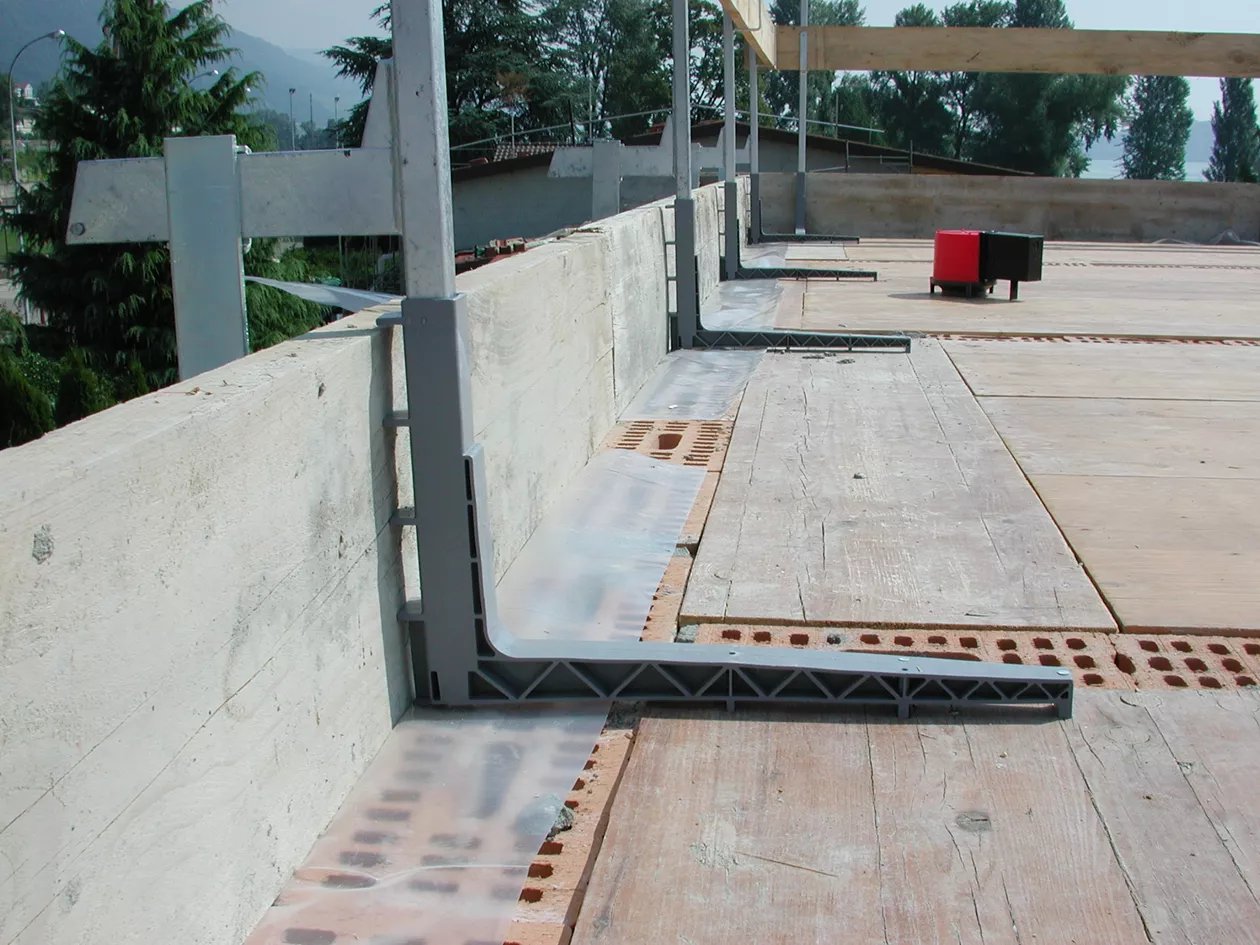

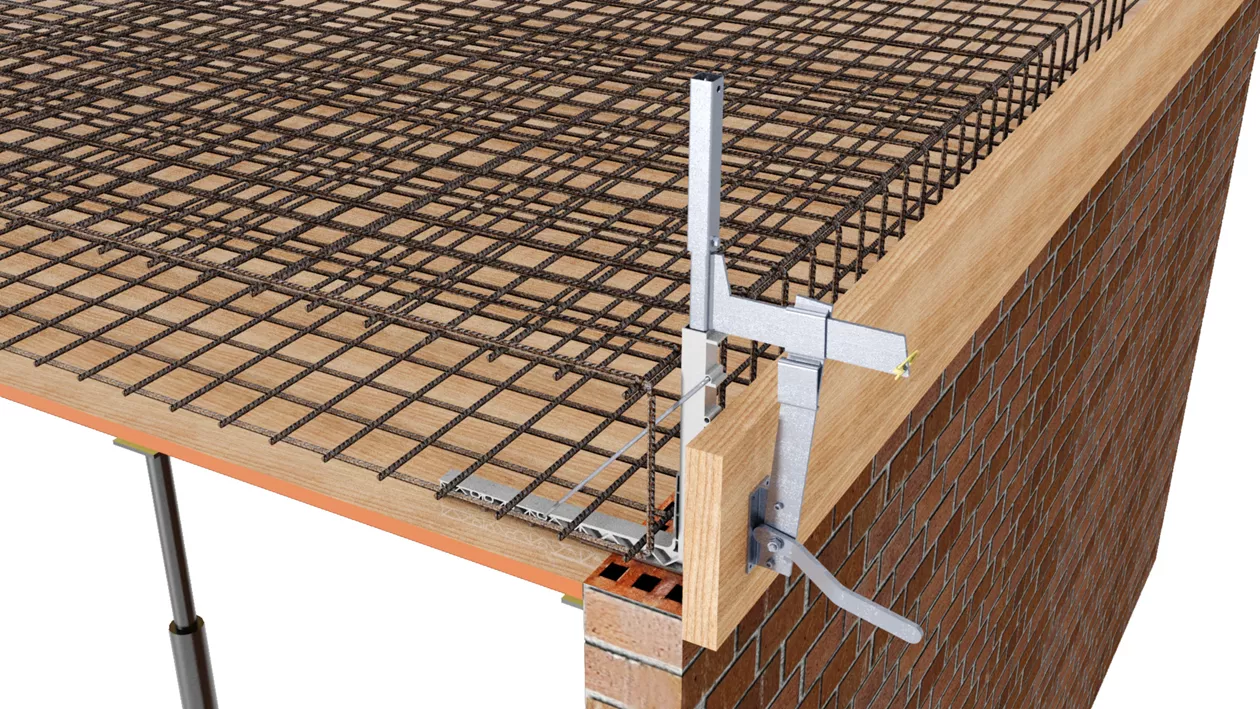

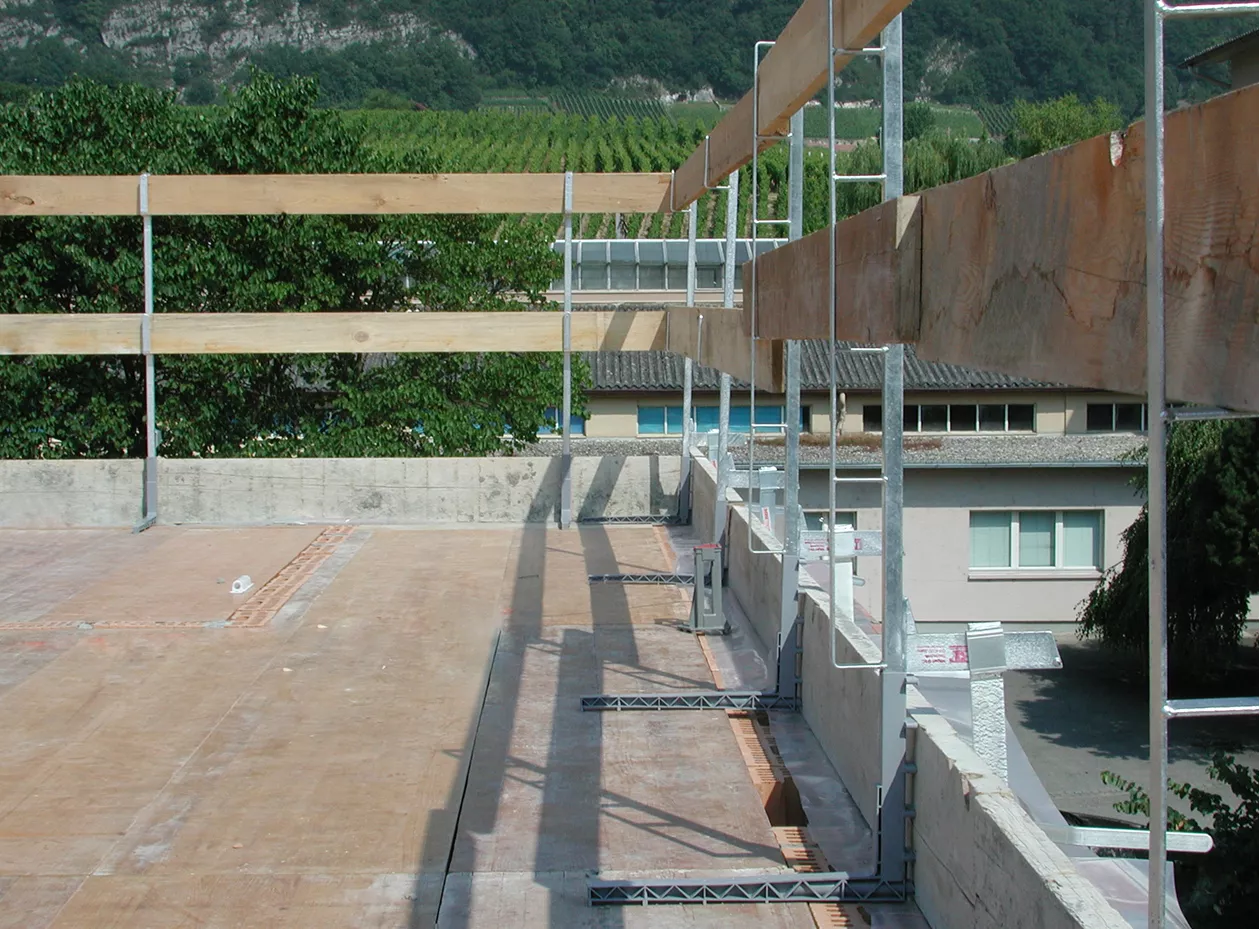

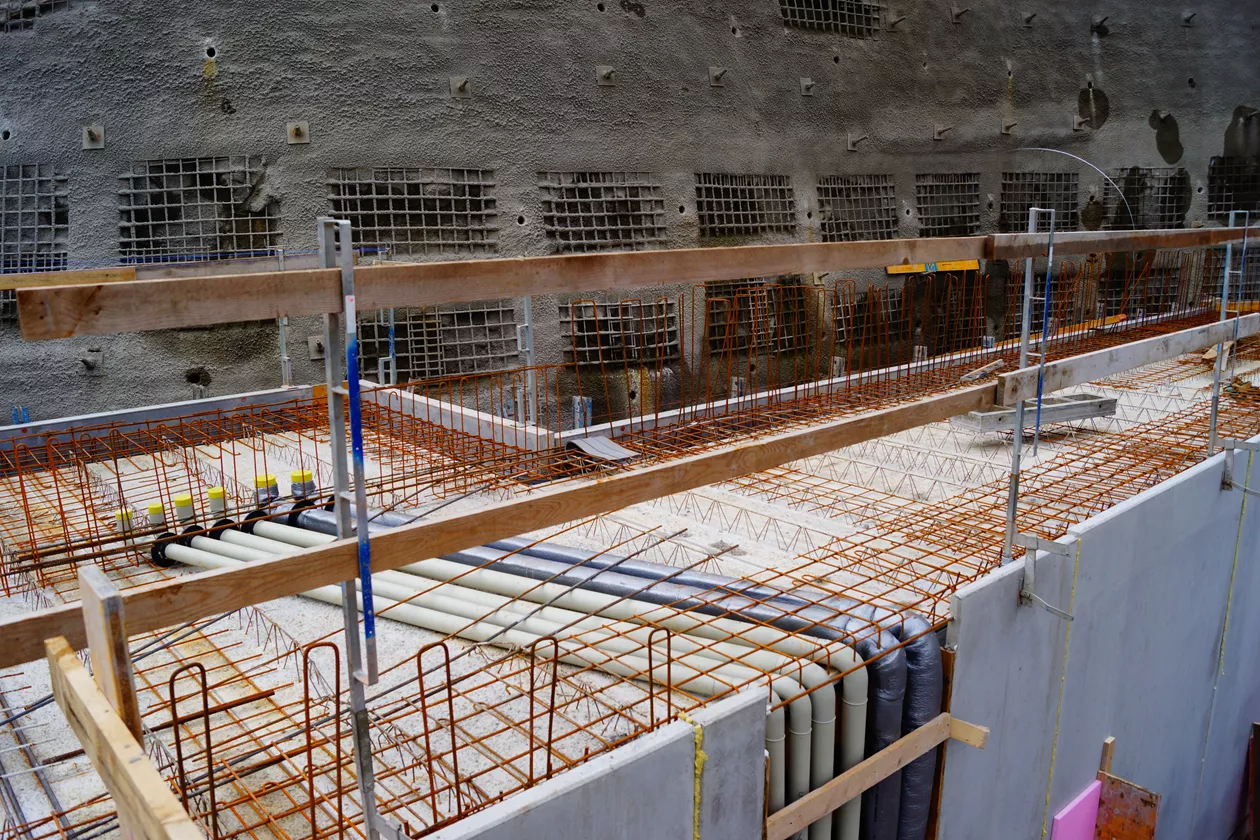

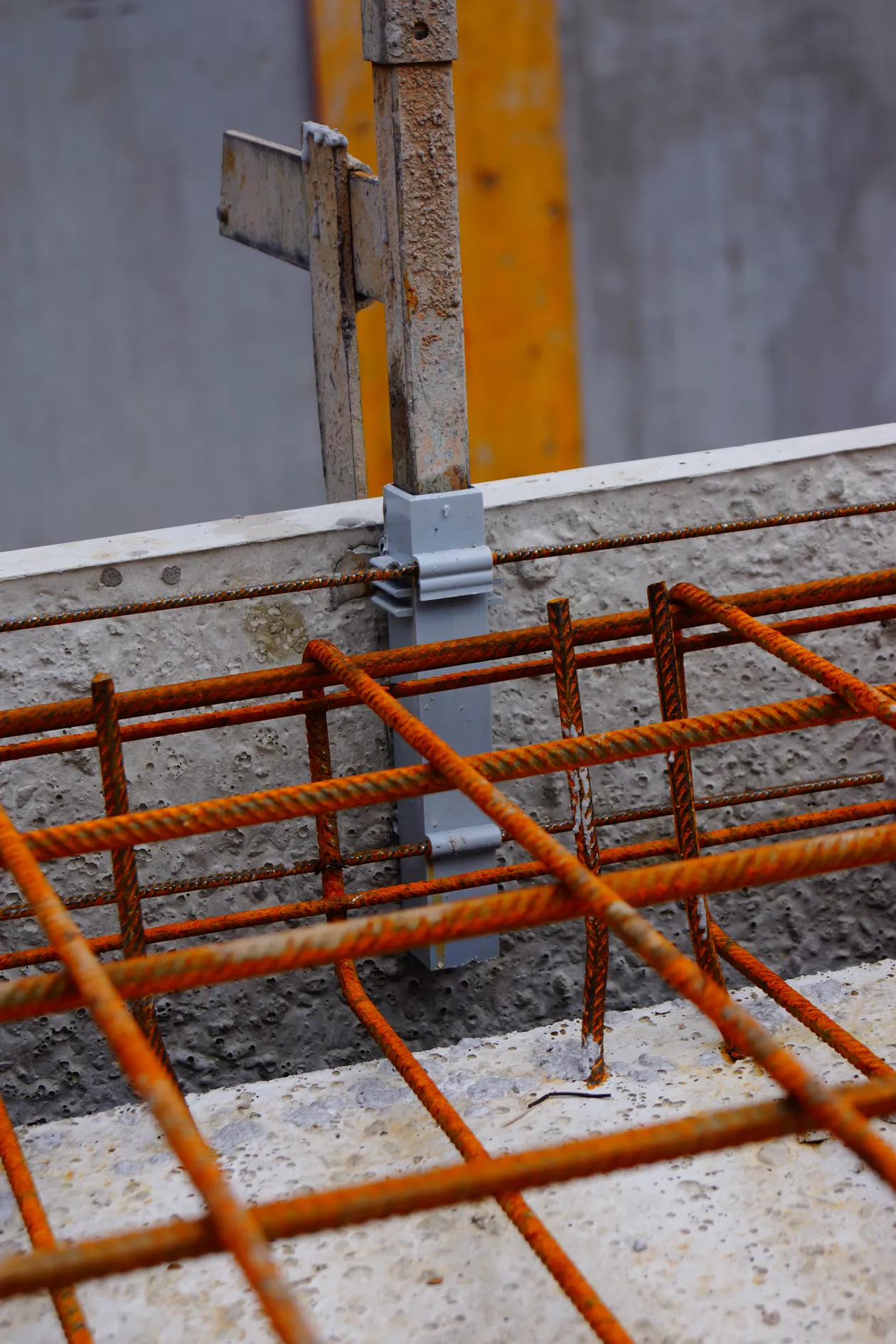

Das Kombifix-System reduziert den Aufwand der Abschalung von Deckenrändern im Bereich von Backsteinmauerkonstruktionen auf ein Minimum. Der Abschalungswinkel wird mit den mitgelieferten Aluminiumnägel auf die Deckenschalung fixiert, dadurch wird die Schubkraft des Deckenbetons in die Deckenschalung eingeleitet und erzeugt keinen Schub auf das Mauerwerk nach aussen. Mit der Kombifix-Klemme können je nach Typ Schalbretter und Isolationen von null bis zu einer maximalen Stärke von 35 cm, mittels des Exzenter-Mechanismus, stufenlos eingespannt werden. Das Lieferprogramm umfasst Abschalungswinkel von 16-36 cm Deckenstärke, in Metall und Kunststoff sowie Klemmen mit oder ohne Seitenschutz. Die Klemmen können auch ohne Kombifix-Winkel zum Fixieren einer Absturzsicherung verwendet werden. Mit dem einfachen Klammersystem Dila-Fix lässt sich zudem mit einem Kombifix-Winkel Dilatationsfugen und Kragplattenanschlüsse sehr kostengünstig und bauphysikalisch einwandfrei erstellen.
Vorteile
- Der Kombifix-Winkel kann schnell von der Deckenschalung aus montiert werden

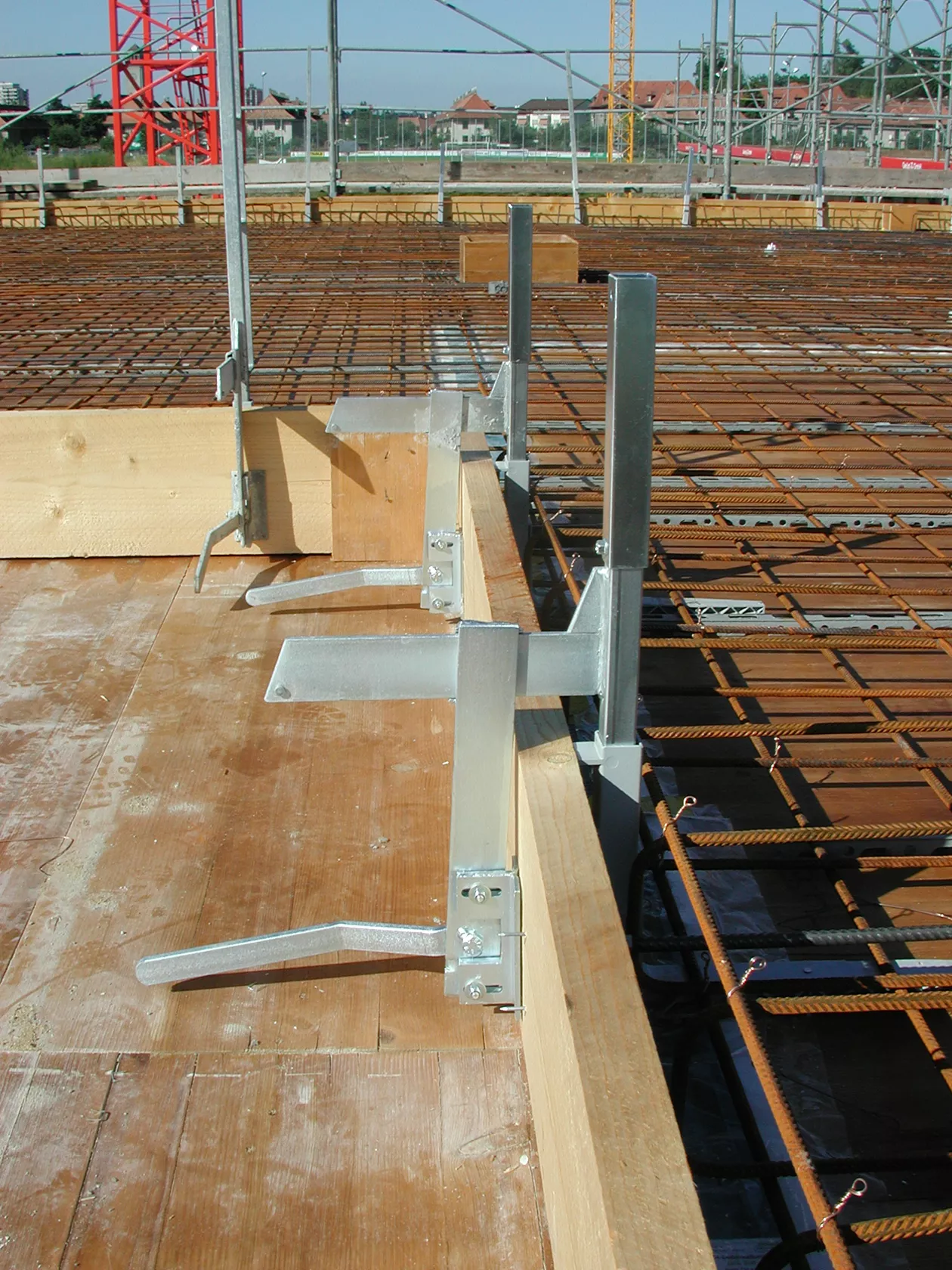

- Dank der Kombifix-Klemme kann das Schalbrett schnell und einfach fixiert und ausgeschalt werden
- Grosser Klemmbereich von 0 – 35 cm

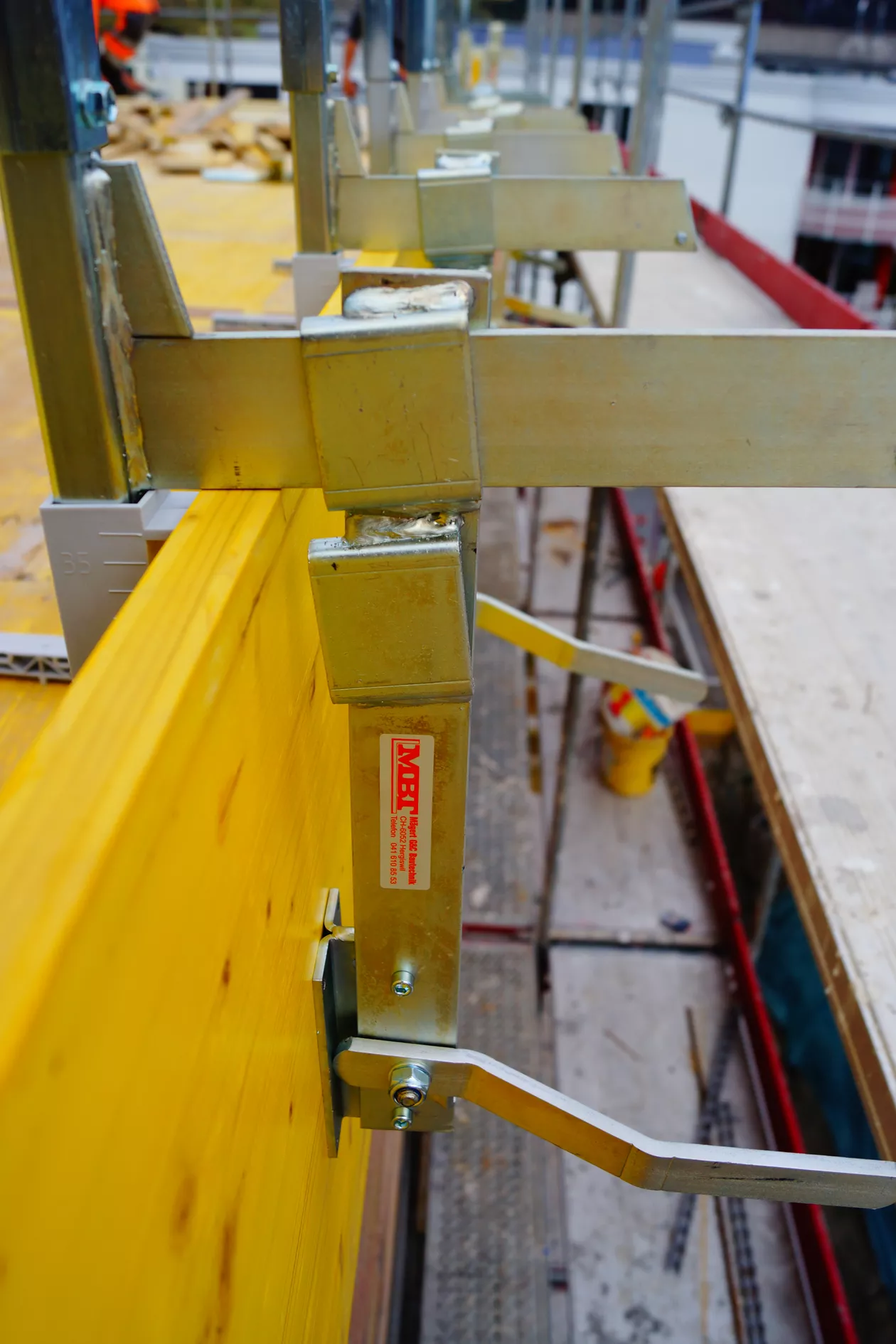

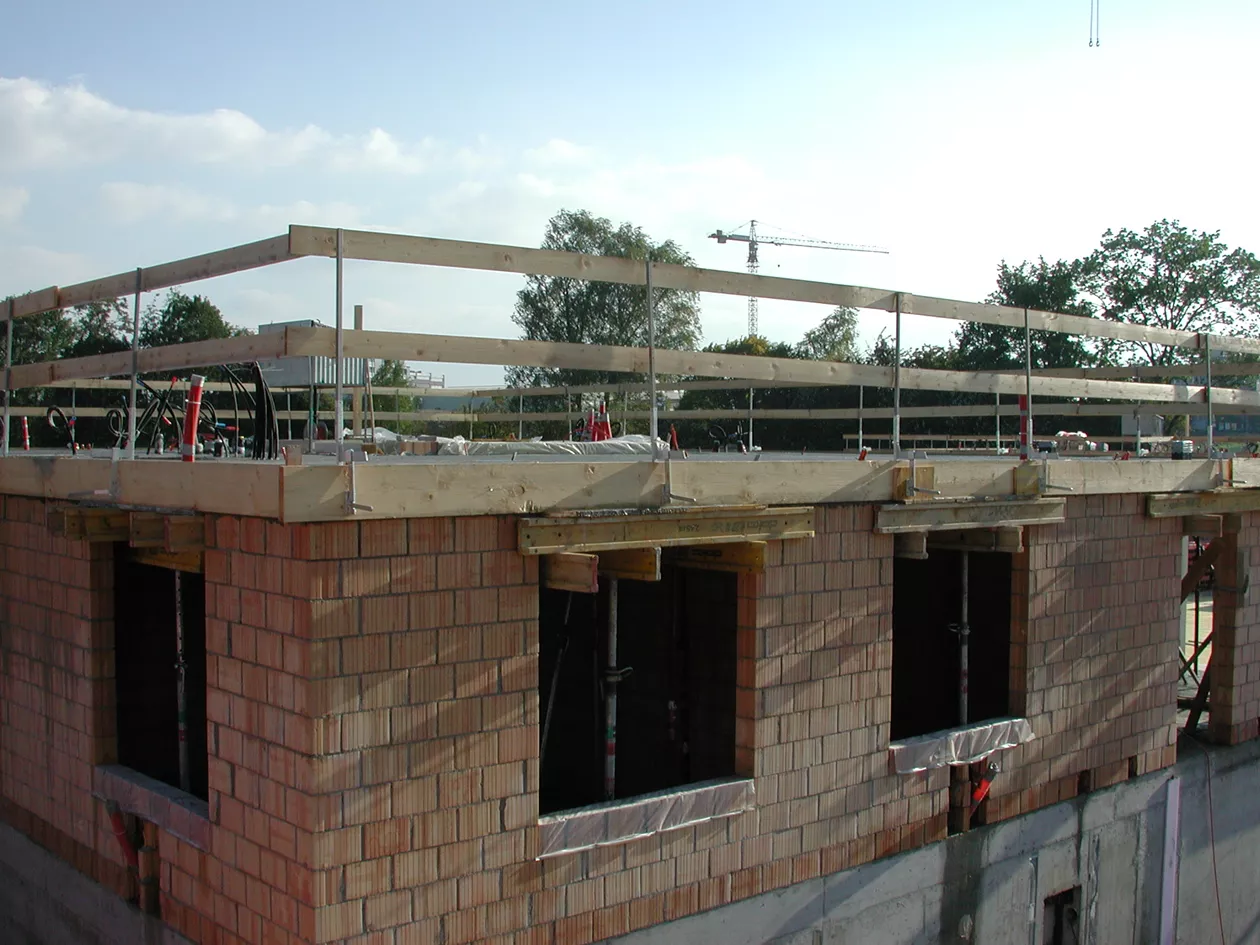

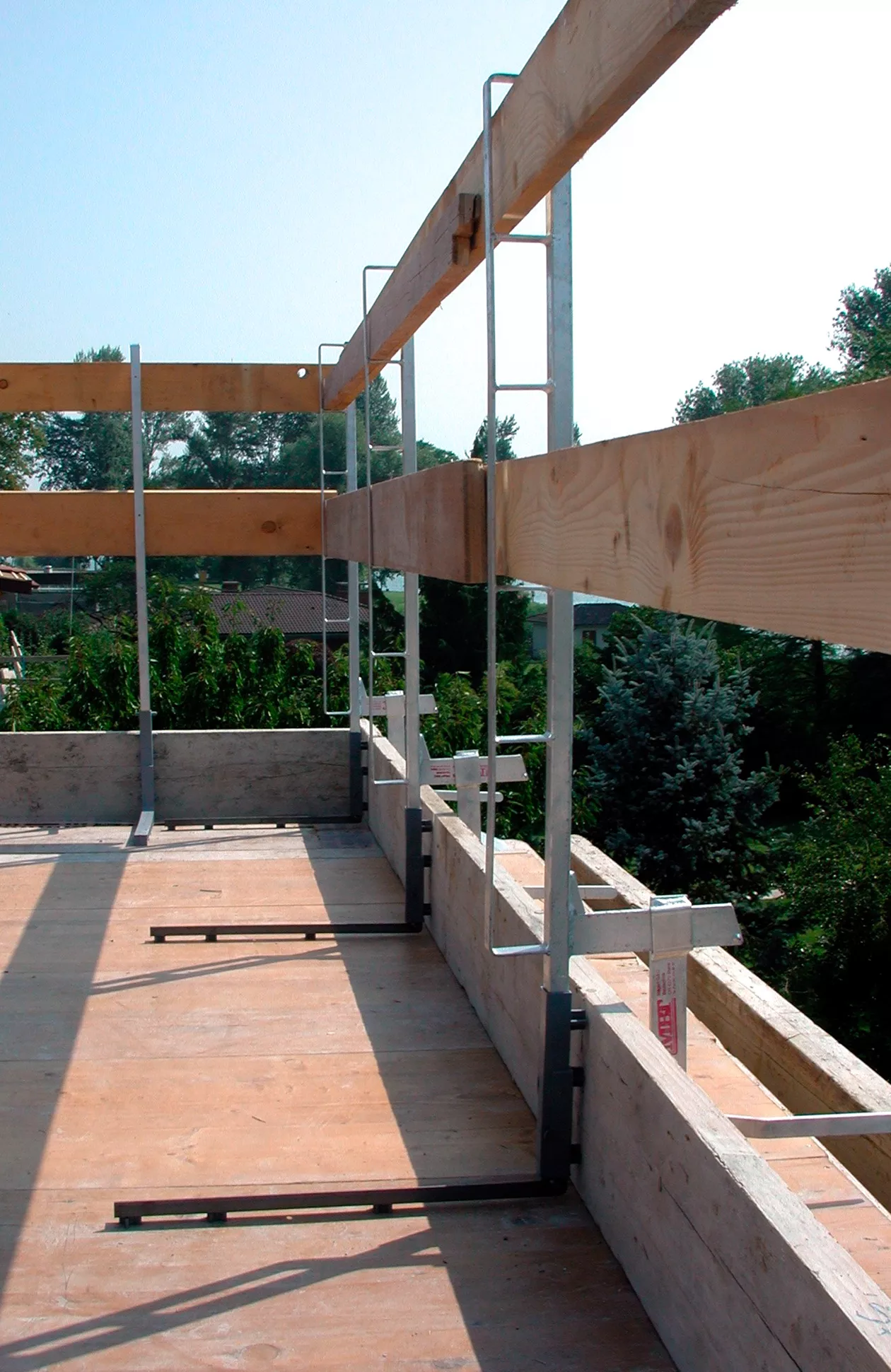

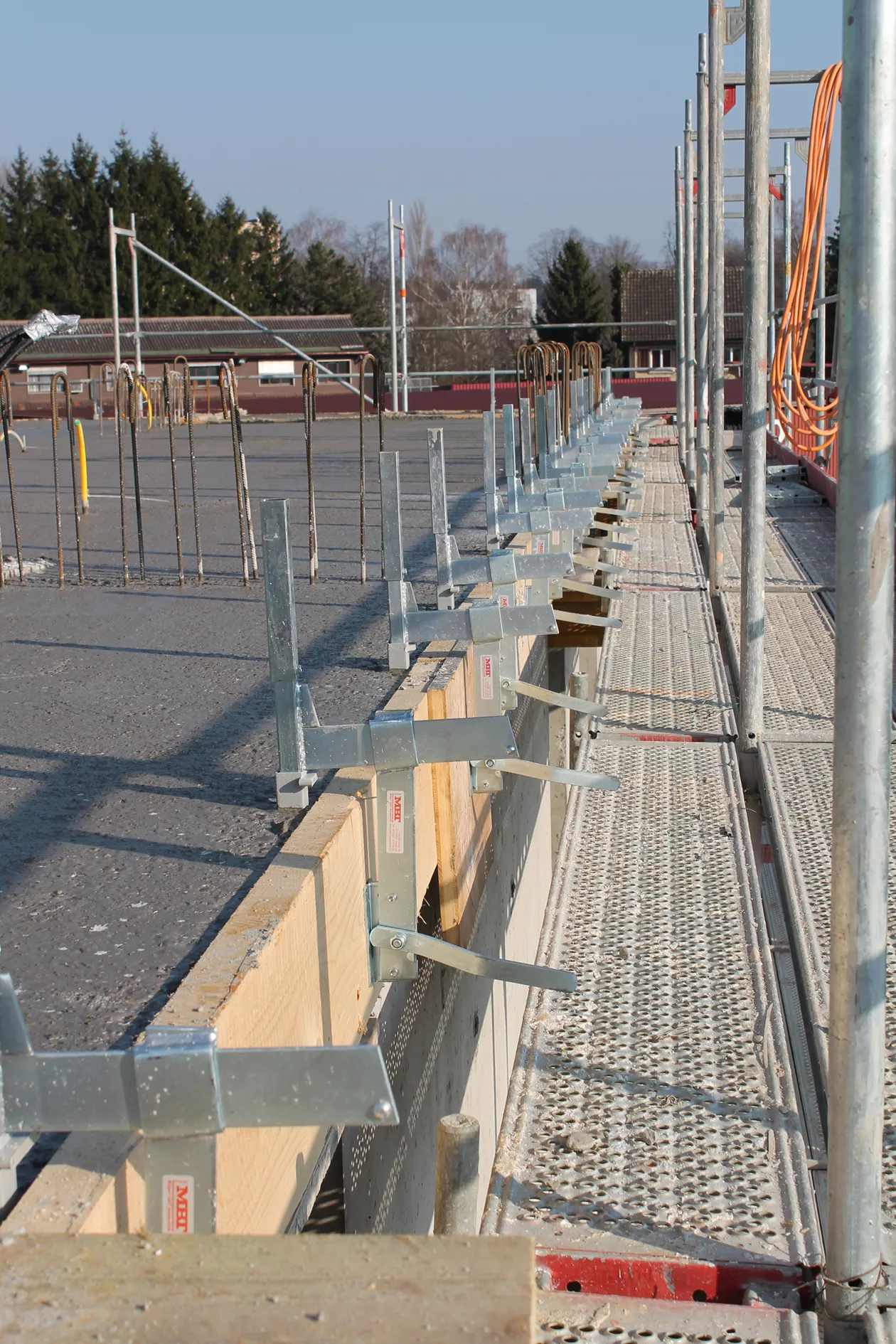

- Dank der Kombifixklemme kann ein umfassender Seitenschutz erstellt werden
- Kombifix kann ebenfalls bei Isolationseinlagen verwendet werden
- Das Verlegen von Gleitlagern ist trotz Kombifix kein Problem
- Keine Behinderung bei der Armierung
- Sie sparen Zeit, somit auch Geld
- Geprüft gemäss EN 13374
Zertifikate
Downloads
Video
Lieferprogramm

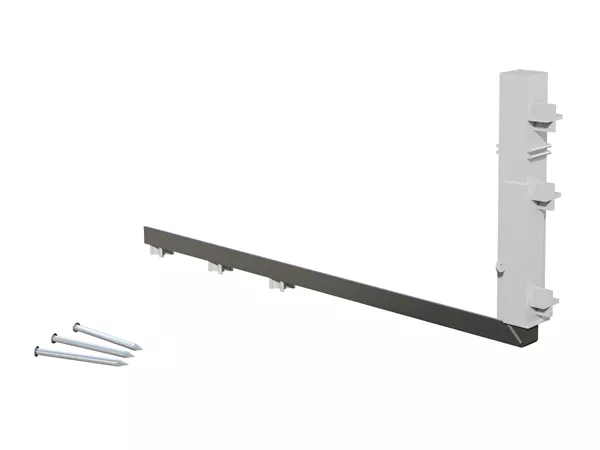

Kombifix-Winkel 16-25 cm aus Metall
1202
Kombifix-Winkel 16-25 cm aus Metall
Abschalungswinkel aus Metall/Kunststoff für Deckenstärken von 16-25 cm. Inkl. 3 Aluminiumnägel.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1202 | Kombifix-Winkel 16-25 cm aus Metall | 55.10 cm | 25.80 cm |

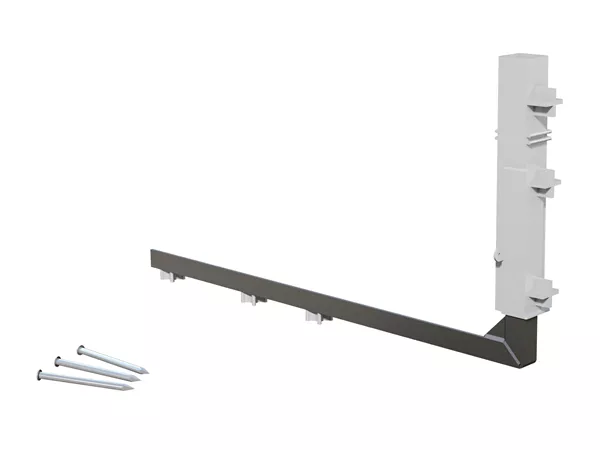

Kombifix-Winkel 26-28 cm aus Metall
1201
Kombifix-Winkel 26-28 cm aus Metall
Abschalungswinkel aus Metall/Kunststoff für Deckenstärken von 26-28 cm. Inkl. 3 Aluminiumnägel. Die diagonale Verstrebung sorgt für zusätzliche Stabilität.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1201 | Kombifix-Winkel 26-28 cm aus Metall | 52.70 cm | 28.50 cm |

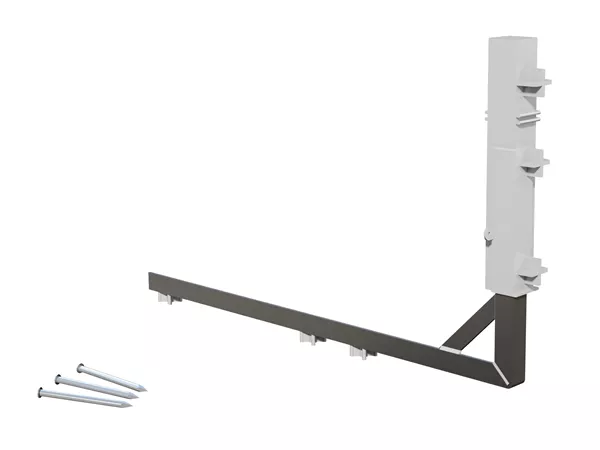

Kombifix-Winkel 29-32 cm aus Metall
1204
Kombifix-Winkel 29-32 cm aus Metall
Abschalungswinkel aus Metall/Kunststoff für Deckenstärken von 29-32 cm. Inkl. 3 Aluminiumnägel. Die diagonale Verstrebung sorgt für zusätzliche Stabilität.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1204 | Kombifix-Winkel 29-32 cm aus Metall | 52.70 cm | 32.50 cm |

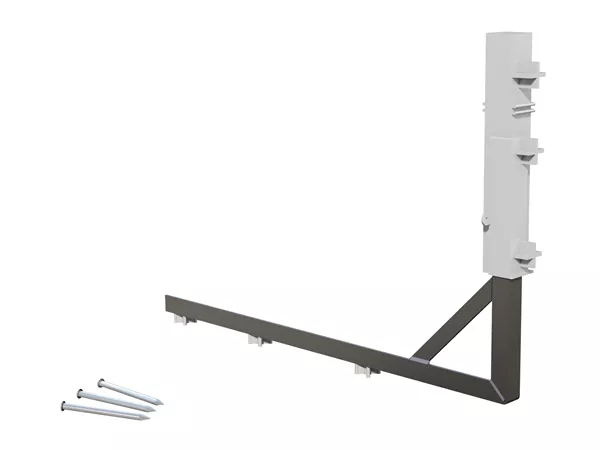

Kombifix-Winkel 33-35 cm aus Metall
1203
Kombifix-Winkel 33-35 cm aus Metall
Abschalungswinkel aus Metall/Kunststoff für Deckenstärken von 33-35 cm. Inkl. 3 Aluminiumnägel. Die diagonale Verstrebung sorgt für zusätzliche Stabilität.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1203 | Kombifix-Winkel 33-35 cm aus Metall | 52.60 cm | 36.30 cm |

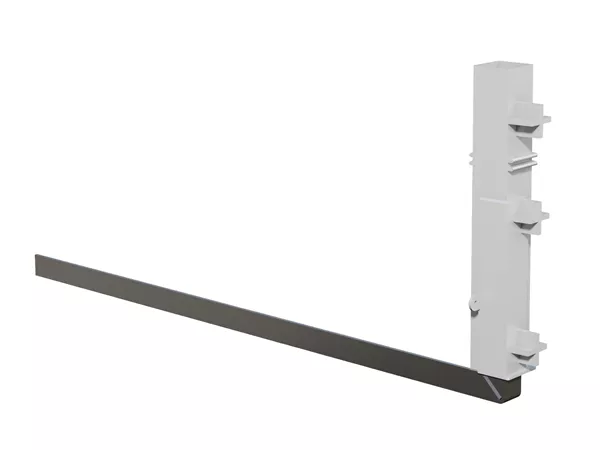

Kombifix-Winkel 16-25 cm aus Metall für ...
1207
Kombifix-Winkel 16-25 cm aus Metall für Elementdecken
Abschalungswinkel aus Metall/Kunststoff für Elementdecken. Für Deckenstärken von 16-25 cm. Befestigungen mittels Nageldübel Art. (1143/1144).
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1207 | Kombifix-Winkel 16-25 cm aus Metall für Elementdecken | 55.10 cm | 25.00 cm |

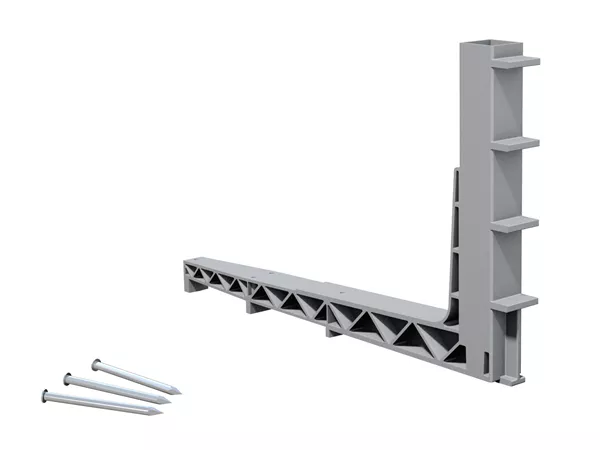

Polyfix-Winkel 16-25 cm aus Kunststoff
1252
Polyfix-Winkel 16-25 cm aus Kunststoff
Abschalungswinkel aus Kunststoff für Deckenstärken von 16-25 cm. Inkl. 3 Aluminiumnägel.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1252 | Polyfix-Winkel 16-25 cm aus Kunststoff | 40.00 cm | 25.00 cm |

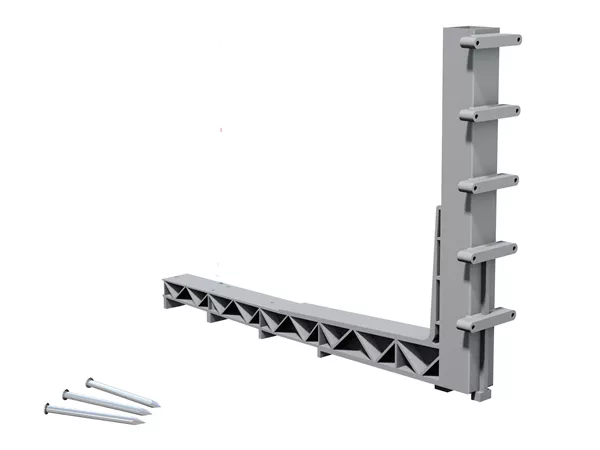

Kombifix-Winkel 16-30 cm aus Kunststoff ohne ...
1250
Kombifix-Winkel 16-30 cm aus Kunststoff ohne DW-Gewinde
Abschalungswinkel aus Kunststoff für Deckenstärken von 16-30 cm. Inkl. 3 Aluminiumnägel.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1250 | Kombifix-Winkel 16-30 cm aus Kunststoff ohne DW-Gewinde | 43.50 cm | 31.60 cm |

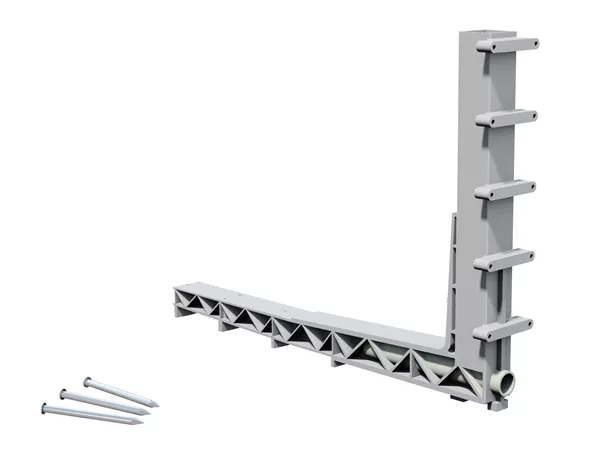

Kombifix-Winkel 16-30 cm aus Kunststoff mit ...
1251
Kombifix-Winkel 16-30 cm aus Kunststoff mit DW-Gewinde 15 mm
Abschalungswinkel aus Kunststoff für Deckenstärken von 16-30 cm. Inkl. 3 Aluminiumnägel und integriertem DW-Gewinde.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1251 | Kombifix-Winkel 16-30 cm aus Kunststoff mit DW-Gewinde 15 mm | 43.50 cm | 31.70 cm |

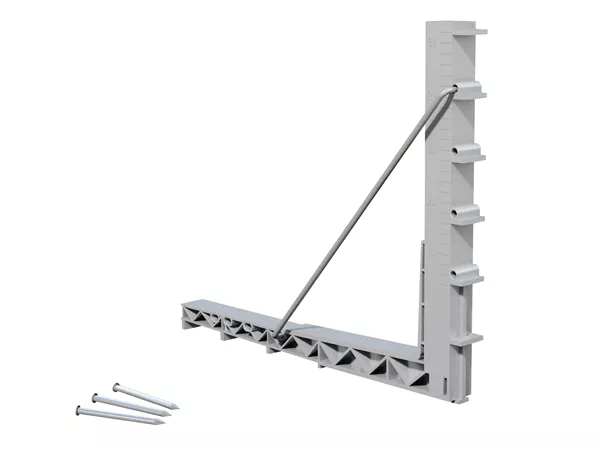

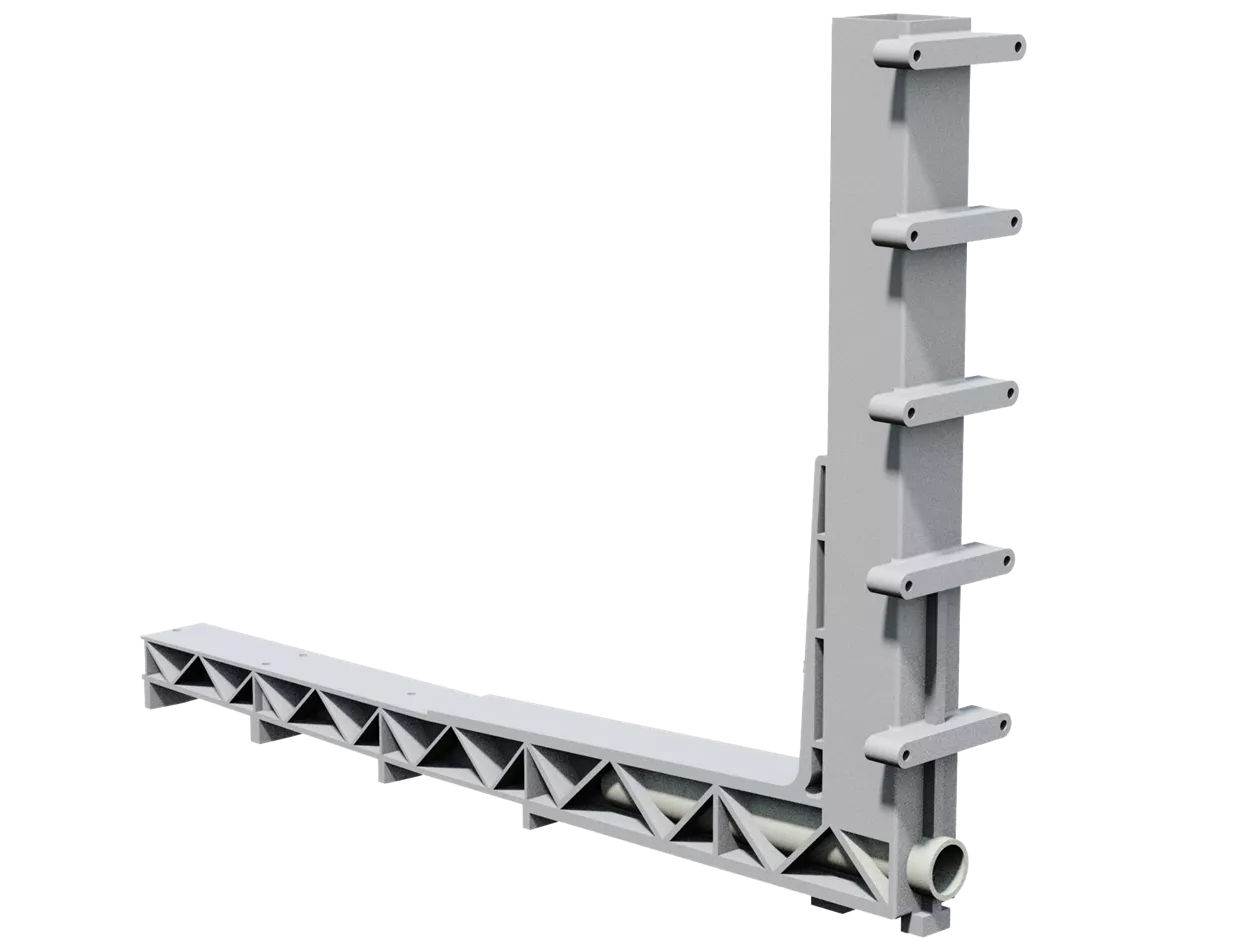

Kombifix-Maxi Winkel 16-36 cm aus Kunststoff ...
1253
Kombifix-Maxi Winkel 16-36 cm aus Kunststoff mit Strebe
Abschalungswinkel aus Kunststoff für Deckenstärken von 16-36 cm. Die diagonale Verstrebung sorgt für zusätzliche Stabilität. Die diagonale Verstrebung kann in vier verschiedenen Positionen eingesteckt werden. Inkl. 3 Aluminiumnägel
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1253 | Kombifix-Maxi Winkel 16-36 cm aus Kunststoff mit Strebe | 43.90 cm | 36.90 cm |

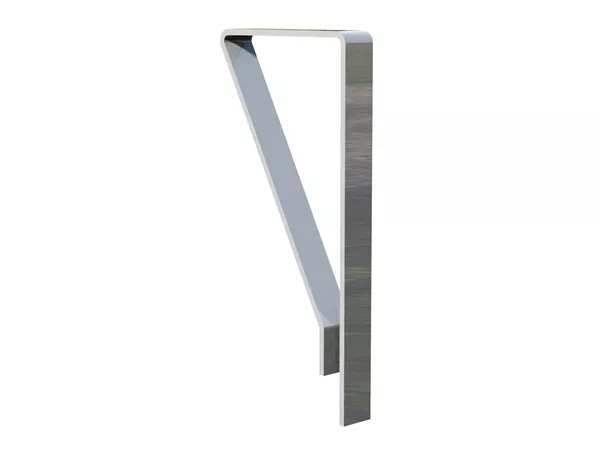

Dila-Fix Klemme für Isolation 30 - 50 mm
5902
Dila-Fix Klemme für Isolation 30 - 50 mm

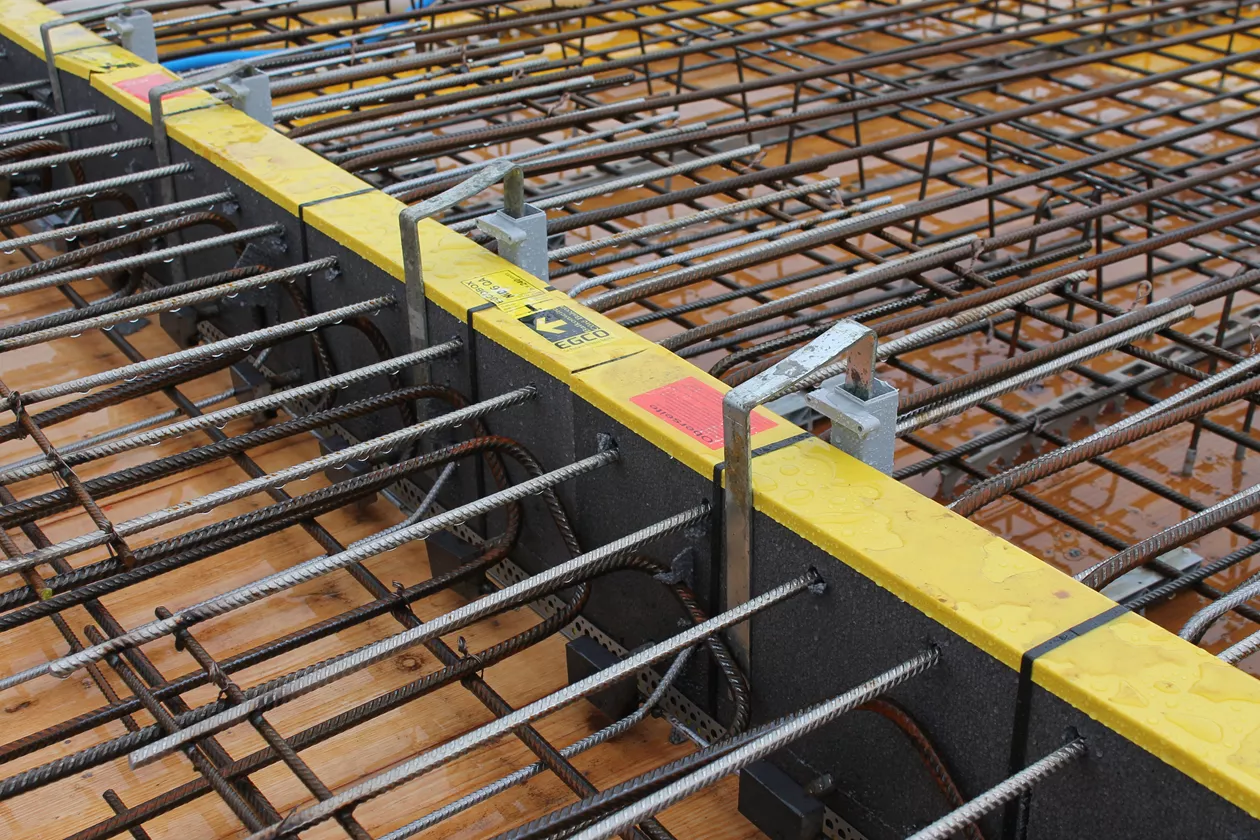

Mit dem einfachen Klammersystem Dila-Fix lässt sich zudem mit einem Kombifixwinkel Dilatationsfugen und Kragplattenanschlüsse sehr kostengünstig erstellen. Klemmbereich 30-50 mm, kann bis 80 mm aufgebogen werden.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 5902 | Dila-Fix Klemme für Isolation 30 - 50 mm |

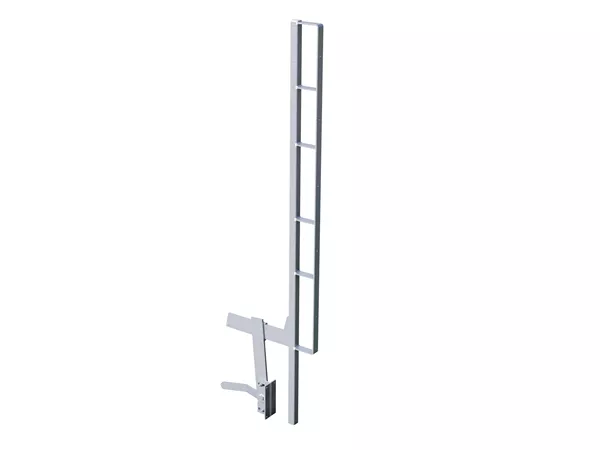

Kombifix-Klemme mit Brustwehr Haken ...
1209
Kombifix-Klemme mit Brustwehr Haken geschlossen
Dank der Kombifix-Klemme mit einem Klemmbereich von 0-16 cm kann das Schalbrett schnell und einfach fixiert und ausgeschalt werden. Die integrierte Brustwehr hat eine Höhe von 1.20 m.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1209 | Kombifix-Klemme mit Brustwehr Haken geschlossen |

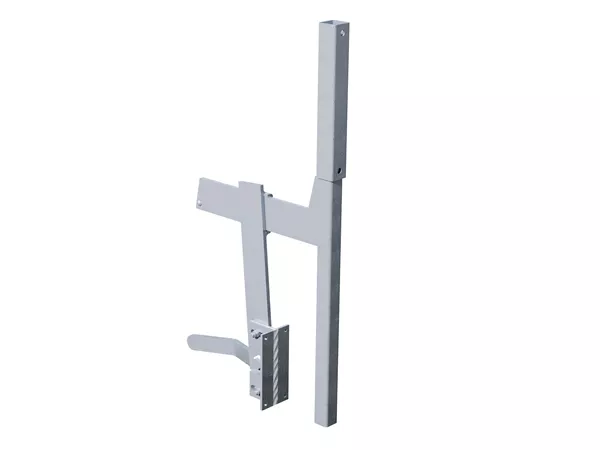

Kombifix-Klemme
1211
Kombifix-Klemme
Dank der Kombifix-Klemme mit einem Klemmbereich von 0-16 cm kann das Schalbrett schnell und einfach fixiert und ausgeschalt werden. Zudem dient die Klemme als Halterung für unsere Steckpfosten, wodurch ein kompletter Seitenschutz erstellt werden kann.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1211 | Kombifix-Klemme |

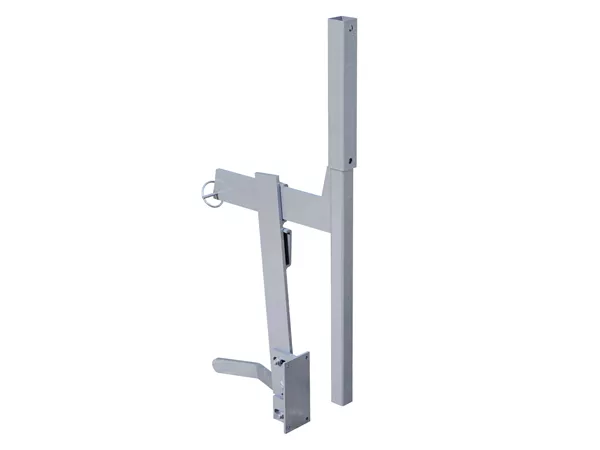

Kombifix-Klemme Universal
1211U
Kombifix-Klemme Universal
Dank der Kombifix-Klemme mit einem Klemmbereich von 0-16 cm kann das Schalbrett schnell und einfach fixiert und ausgeschalt werden. Die Kombifix-Klemme Universal kann zudem auf zwei verschiedene Höhen eingestellt werden und eignet sich dadurch auch für das Abschalen von grossen Deckenstärken in Verbindung mit dem Kombifix-Maxi Winkel Art. 1253. Zudem dient die Klemme als Halterung für unsere Steckpfosten, wodurch ein kompletter Seitenschutz erstellt werden kann.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1211U | Kombifix-Klemme Universal |

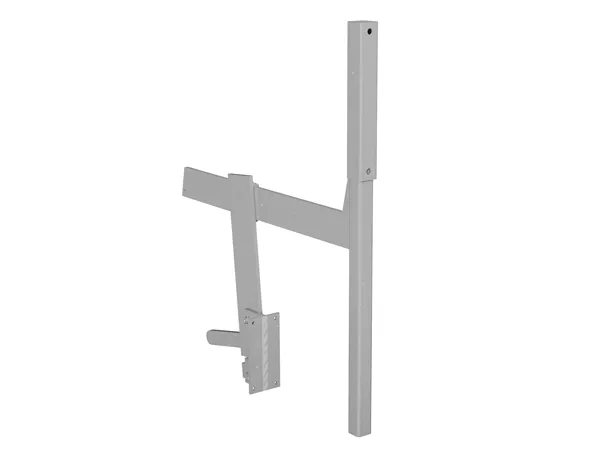

Kombifix-Klemme Grande spez. Spannweite 35cm
1213
Kombifix-Klemme Grande spez. Spannweite 35cm
Dank der Kombifix-Klemme kann das Schalbrett schnell und einfach fixiert und ausgeschalt werden. Zudem dient die Klemme als Halterung für unsere Seitenschutzpfosten, wodurch ein kompletter Seitenschutz erstellt werden kann. Der lange Klemmbereich bis max. 35 cm ermöglicht den Einsatz mit Maxi-Form für Brüstungsschalungen.
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1213 | Kombifix-Klemme Grande spez. Spannweite 35cm |
Zubehör
Aluminium-Nagel 3,1 x 55 mm für ...
Aluminium-Nägel 3,1 x 45 mm für ...
Nageldübel für Prélan-Decken 6x35 mm für ...
1143
Nageldübel für Prélan-Decken 6x35 mm für Metallwinkel

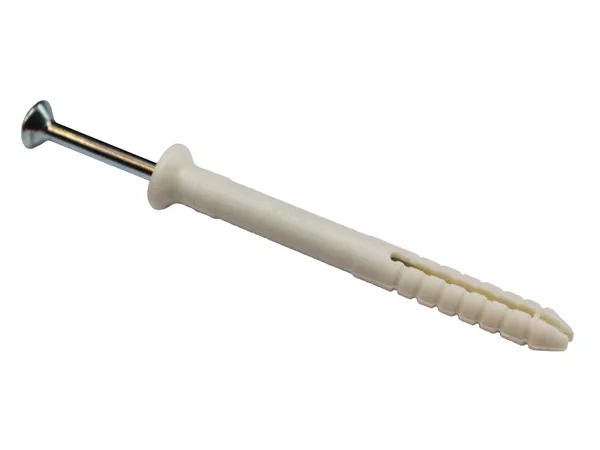

Nageldübel für Prélan-Decken 6x60 mm für ...
1144
Nageldübel für Prélan-Decken 6x60 mm für Kunststoffwinkel
Lieferprogramm
| Art. | Bezeichnung | Gewicht | VPE | Pallet |
|---|---|---|---|---|
| 1202 | Kombifix-Winkel 16-25 cm aus Metall | 623.0 g | 10 Stk | 1000 Stk |
| 1201 | Kombifix-Winkel 26-28 cm aus Metall | 720.0 g | 10 Stk | 500 Stk |
| 1204 | Kombifix-Winkel 29-32 cm aus Metall | 705.0 g | 10 Stk | 500 Stk |
| 1203 | Kombifix-Winkel 33-35 cm aus Metall | 842.0 g | 10 Stk | 500 Stk |
| 1207 | Kombifix-Winkel 16-25 cm aus Metall für Elementdecken | 619.0 g | 10 Stk | |
| 1252 | Polyfix-Winkel 16-25 cm aus Kunststoff | 314.0 g | 20 Stk | 1200 Stk |
| 1250 | Kombifix-Winkel 16-30 cm aus Kunststoff ohne DW-Gewinde | 433.0 g | 20 Stk | 800 Stk |
| 1251 | Kombifix-Winkel 16-30 cm aus Kunststoff mit DW-Gewinde 15 mm | 433.0 g | 20 Stk | 800 Stk |
| 1253 | Kombifix-Maxi Winkel 16-36 cm aus Kunststoff mit Strebe | 555.0 g | 20 Stk | 840 Stk |
| 5902 | Dila-Fix Klemme für Isolation 30 - 50 mm | 450.0 g | 1 Stk | |
| 1209 | Kombifix-Klemme mit Brustwehr Haken geschlossen | 5.1 kg | 1 Stk | 50 Stk |
| 1211 | Kombifix-Klemme | 3.2 kg | 1 Stk | 100 Stk |
| 1211U | Kombifix-Klemme Universal | 3.5 kg | 1 Stk | 50 Stk |
| 1213 | Kombifix-Klemme Grande spez. Spannweite 35cm | 3.8 kg | 1 Stk | 50 Stk |
Zubehör
| Art. | Bezeichnung | VPE |
|---|---|---|
| 1149 | Aluminium-Nagel 3,1 x 55 mm für Kunststoffwinkel | 1000 Stk |
| 1150 | Aluminium-Nägel 3,1 x 45 mm für Metallwinkel | 1000 Stk |
| 1143 | Nageldübel für Prélan-Decken 6x35 mm für Metallwinkel | 100 Stk |
| 1144 | Nageldübel für Prélan-Decken 6x60 mm für Kunststoffwinkel | 100 Stk |
Technische Spezifikationen
| Art. | Bezeichnung | Länge | Höhe |
|---|---|---|---|
| 1202 | Kombifix-Winkel 16-25 cm aus Metall | 55.10 cm | 25.80 cm |
| 1201 | Kombifix-Winkel 26-28 cm aus Metall | 52.70 cm | 28.50 cm |
| 1204 | Kombifix-Winkel 29-32 cm aus Metall | 52.70 cm | 32.50 cm |
| 1203 | Kombifix-Winkel 33-35 cm aus Metall | 52.60 cm | 36.30 cm |
| 1207 | Kombifix-Winkel 16-25 cm aus Metall für Elementdecken | 55.10 cm | 25.00 cm |
| 1252 | Polyfix-Winkel 16-25 cm aus Kunststoff | 40.00 cm | 25.00 cm |
| 1250 | Kombifix-Winkel 16-30 cm aus Kunststoff ohne DW-Gewinde | 43.50 cm | 31.60 cm |
| 1251 | Kombifix-Winkel 16-30 cm aus Kunststoff mit DW-Gewinde 15 mm | 43.50 cm | 31.70 cm |
| 1253 | Kombifix-Maxi Winkel 16-36 cm aus Kunststoff mit Strebe | 43.90 cm | 36.90 cm |
| 5902 | Dila-Fix Klemme für Isolation 30 - 50 mm | ||
| 1209 | Kombifix-Klemme mit Brustwehr Haken geschlossen | ||
| 1211 | Kombifix-Klemme | ||
| 1211U | Kombifix-Klemme Universal | ||
| 1213 | Kombifix-Klemme Grande spez. Spannweite 35cm |
