Bordfix

Das Bordfix Abschalelement ist die wirtschaftlichste Lösung um Deckenränder bei Konstruktionen aus Bachsteinmauern schnell und effizient abzuschalen.

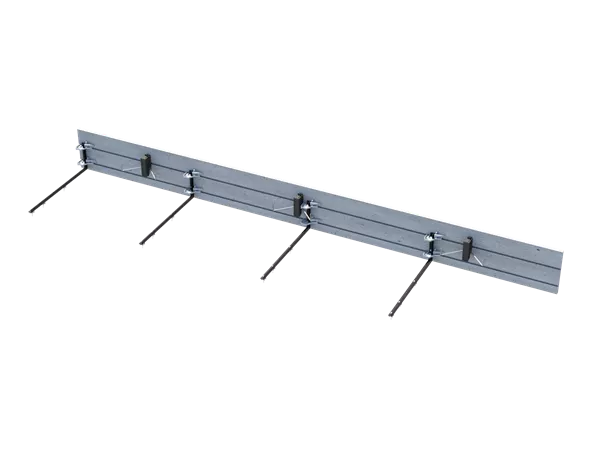

Das Bordfix Abschalelement besteht aus einer 2.8 m langen Abschalplatte und mehreren Metall-Winkeln welche jeweils mit zwei Läufern an der Abschalplatte fixiert sind.

Die Winkel können mit den Läufern horizontal stufenlos an der Abschalplatte verschoben werden um z.B. Anschlusseisen, Gleitlagern und Einlagen auszuweichen. Mit den Läufern lassen sich zudem die Bordfix Elemente in Längsrichtung sowie in 90° Ecken mit zwei Keilen kraftschlüssig verbinden.

Das Bordfix Element kann mit der Stichsäge oder dem Winkelschleifer ganz einfach auf die gewünschte Länge gekürzt werden. Weiter ist es möglich für Durchdringungen in das Bordfix Element zu bohren oder mit einem Winkelschleifer Bereiche herauszutrennen.

Zur Montage des Bordfix Abschalelements werden die vormontierten Deckenwinkel herausgeklappt, das Element an den Deckenrand geschoben und die Winkel mit Aluminium-Nägeln auf die Deckenschalung aufgenagelt.

Zum Fixieren des 2.8 m langen Bordfix Elements werden die Abschalwinkel ausgeklappt und mit Aluminium-Nägeln befestigt
Zum Fixieren des 2.8 m langen Bordfix Elements werden die Abschalwinkel ausgeklappt und mit Aluminium-Nägeln befestigt

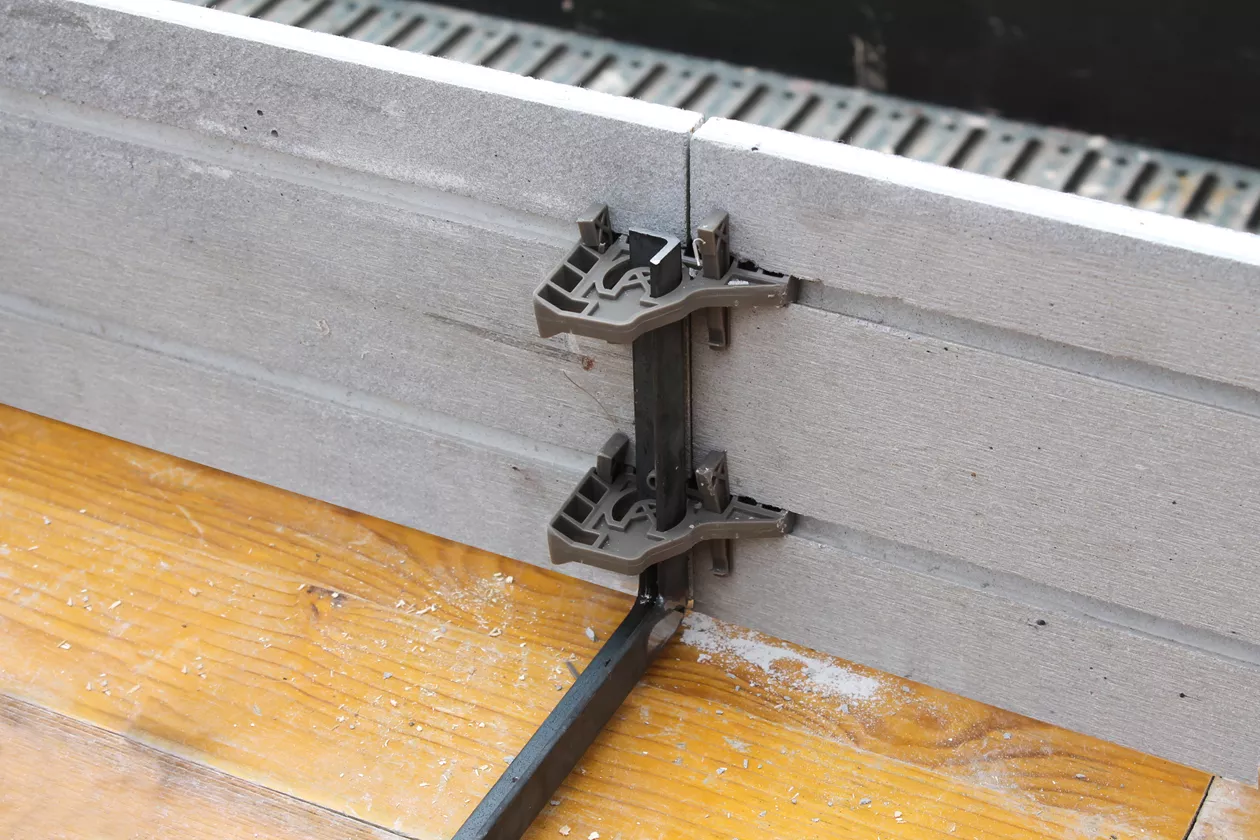

Die Abschalwinkel sind mit den Läufern stufenlos in der Nut der Platte verschiebbar. Die Elemente können so optimal in der Längsrichtung kraftschlüssig verbunden werden
Die Abschalwinkel sind mit den Läufern stufenlos in der Nut der Platte verschiebbar. Die Elemente können so optimal in der Längsrichtung kraftschlüssig verbunden werden
Das Bordfix Element kann mit der Stichsäge oder dem Winkelschleifer mühelos auf die gewünschte Länge zugeschnitten werden
Das Bordfix Element kann mit der Stichsäge oder dem Winkelschleifer mühelos auf die gewünschte Länge zugeschnitten werden
Zum Fixieren des 2.8 m langen Bordfix Elements werden die Abschalwinkel ausgeklappt, das Element an den Deckenrand geschoben und mit Aluminium-Nägeln fixiert
Zum Fixieren des 2.8 m langen Bordfix Elements werden die Abschalwinkel ausgeklappt, das Element an den Deckenrand geschoben und mit Aluminium-Nägeln fixiert
Die Winkel können horizontal stufenlos verschoben werden um z.B. Anschlusseisen, Gleitlagern und Einlagen auszuweichen. (Max. Winkelabstand bei 3 Winkeln 93 cm / bei 4 Winkeln 70 cm)
Die Winkel können horizontal stufenlos verschoben werden um z.B. Anschlusseisen, Gleitlagern und Einlagen auszuweichen. (Max. Winkelabstand bei 3 Winkeln 93 cm / bei 4 Winkeln 70 cm)
In Ecken oder in Längsrichtung lassen sich die Bordfix Elemente ganz einfach kraftschlüssig mit den Läufern verbinden
In Ecken oder in Längsrichtung lassen sich die Bordfix Elemente ganz einfach kraftschlüssig mit den Läufern verbinden
Auch bei Ecken lassen sich die Elemente ganz einfach kraftschlüssig verbinden und der Winkel ausrichten
Auch bei Ecken lassen sich die Elemente ganz einfach kraftschlüssig verbinden und der Winkel ausrichten
Durchdringungen mit kleinen oder…
Durchdringungen mit kleinen oder…
...grossen Rohren ist kein Problem
...grossen Rohren ist kein Problem
Bei Abstücken ab 40 cm benötigen Sie 3 Winkel. Bei längeren Abstücken ist der max. Winkelabstand je Deckenstärke zu beachten
Bei Abstücken ab 40 cm benötigen Sie 3 Winkel. Bei längeren Abstücken ist der max. Winkelabstand je Deckenstärke zu beachten
Bei grösseren Durchdringungen dienen zusätzliche Abschalwinkel für die optimale Stabilität
Bei grösseren Durchdringungen dienen zusätzliche Abschalwinkel für die optimale Stabilität
Hindernissen kann einfach ausgewichen werden
Hindernissen kann einfach ausgewichen werden
Einfaches Lagern und Transportieren der Bordfix-Abschalplatten
Einfaches Lagern und Transportieren der Bordfix-Abschalplatten

Vorteile

  • Rationellste Lösung bei Konstruktionen aus Backsteinmauern
  • Sehr schnelle und einfache Montage von der Deckenschalung aus
  • Das aufwendige Ausschalen entfällt komplett
  • Sie sparen viel Zeit und somit Geld
  • Die Winkel mit Läufern können stufenlos verschoben werden
  • Die Elemente können in Längsrichtung sowie in den Ecken kraftschlüssig verbunden werden
  • Keine Behinderung der Armierung
  • Höchste Brandklasse (nach EN13501-1 : 2018, A1)

Downloads

Video

Lieferprogramm

Lieferprogramm


Art. Bezeichnung Länge Höhe Gewicht VPE Pallet
1318 Bordfix Abschalelement 18 cm 2.80 m 18.00 cm 4.0 kg 2.8 m 50 m
1320 Bordfix Abschalelement 20 cm 2.80 m 20.00 cm 4.3 kg 2.8 m 50 m
1322 Bordfix Abschalelement 22 cm 2.80 m 22.00 cm 4.7 kg 2.8 m 50 m
1324 Bordfix Abschalelement 24 cm 2.80 m 24.00 cm 5.4 kg 2.8 m 50 m
1325 Bordfix Abschalelement 25 cm 2.80 m 25.00 cm 5.6 kg 2.8 m 50 m
1326 Bordfix Abschalelement 26 cm 2.80 m 26.00 cm 5.8 kg 2.8 m 50 m
1328 Bordfix Abschalelement 28 cm 2.80 m 28.00 cm 6.2 kg 2.8 m 50 m
1330 Bordfix Abschalelement 30 cm 2.80 m 30.00 cm 6.5 kg 2.8 m 50 m
1332 Bordfix Abschalelement 32 cm 2.80 m 32.00 cm 7.0 kg 2.8 m 50 m
1335 Bordfix Abschalelement 35 cm 2.80 m 35.00 cm 8.2 kg 2.8 m 50 m
1340 Bordfix Abschalelement 40 cm 2.80 m 40.00 cm 9.7 kg 2.8 m 34 m
1345 Bordfix Abschalelement 45 cm 2.80 m 45.00 cm 11.2 kg 2.8 m 34 m
1360 Bordfix Läufer mit zwei Keilen als Paar für Bordfix 18-30 cm 190.0 g 5 Paar
1361 Bordfix Läufer mit zwei Keilen als Paar für Bordfix ab 35 cm 190.0 g 5 Paar
1365 Bordfix Deckenwinkel für Bordfix 18-26 cm 555.0 g 5 Stk
1366 Bordfix Deckenwinkel für Bordfix 28-32 cm 571.0 g 5 Stk
1367 Bordfix Deckenwinkel für Bordfix 35 cm 876.0 g 5 Stk
1368 Bordfix Deckenwinkel 40 cm 939.0 g 5 Stk
1369 Bordfix Deckenwinkel 45 cm 989.0 g 5 Stk
