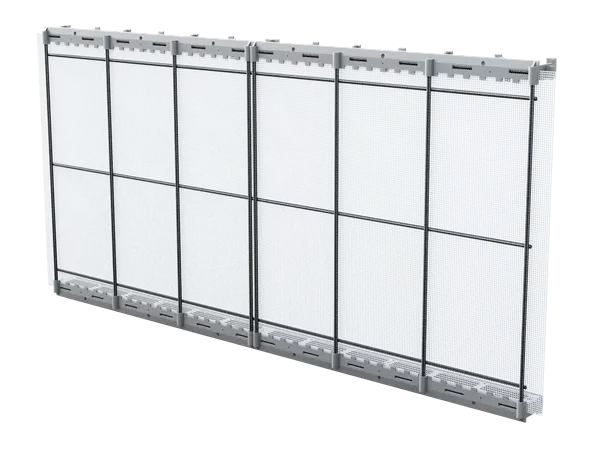

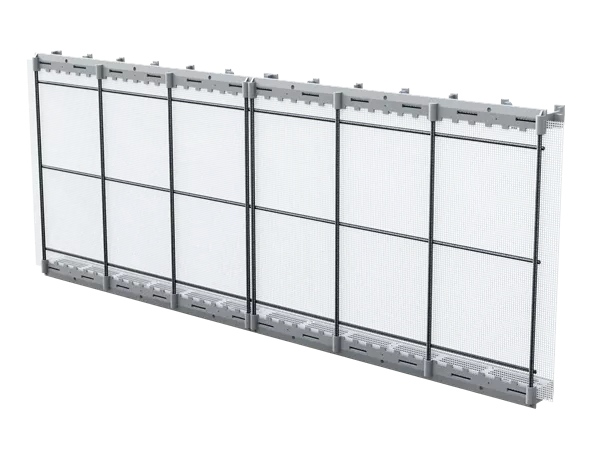

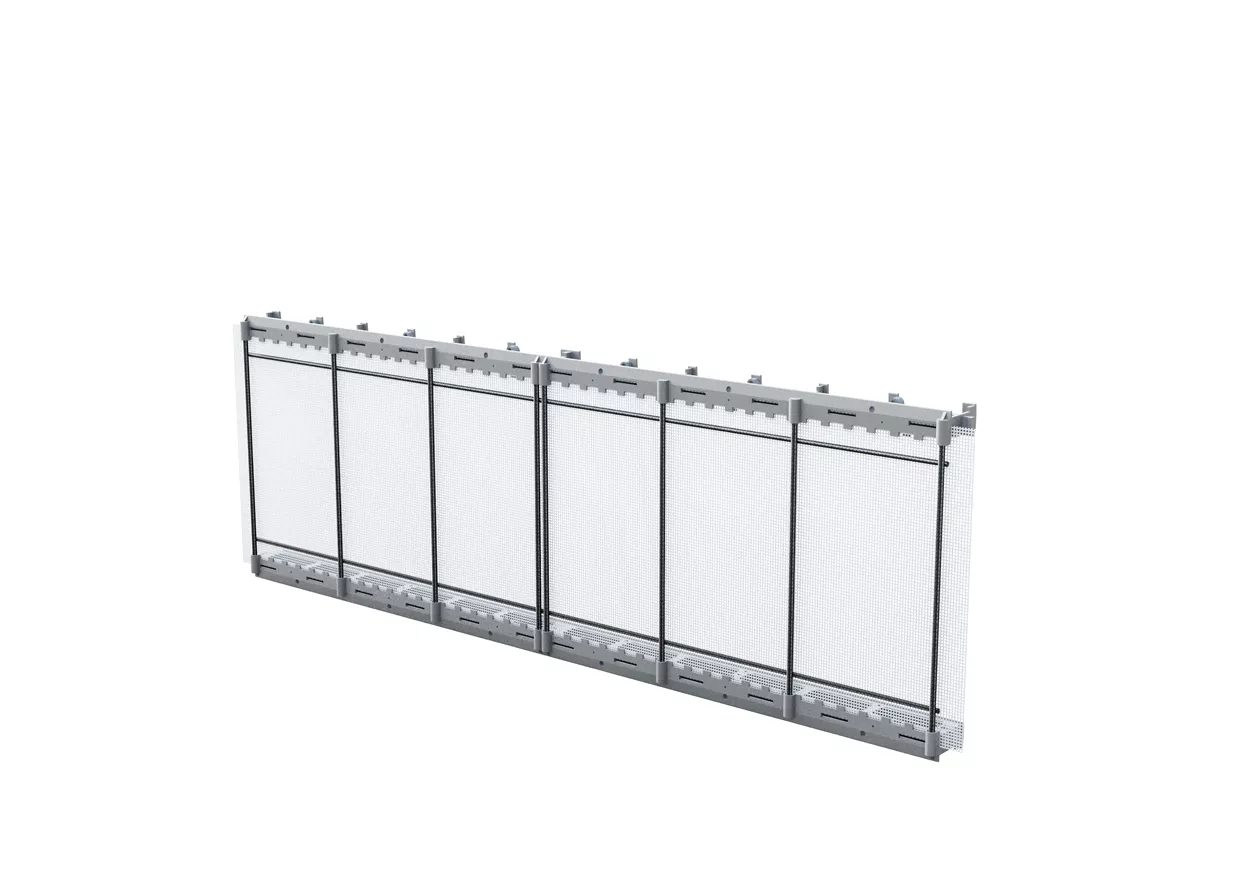

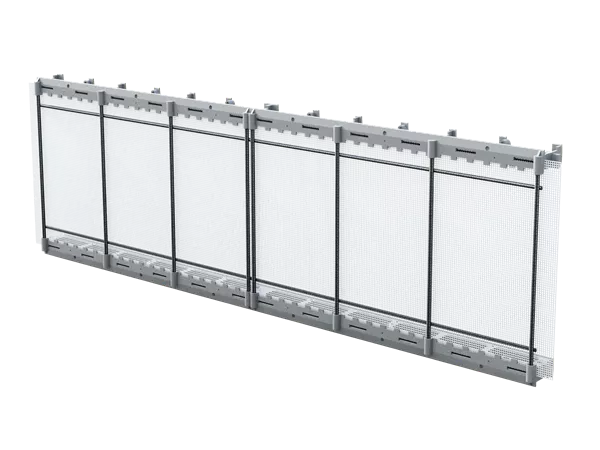

Net-Form
Das Abschalelement Net-Form ist die rationellste Lösung um Arbeitsfugen bei Betonieretappen mit Eisendurchdringung zeitsparend und statisch perfekt abzuschalen. Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach dem Betonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement Net-Form einfach im Beton und das Ausschalen entfällt.

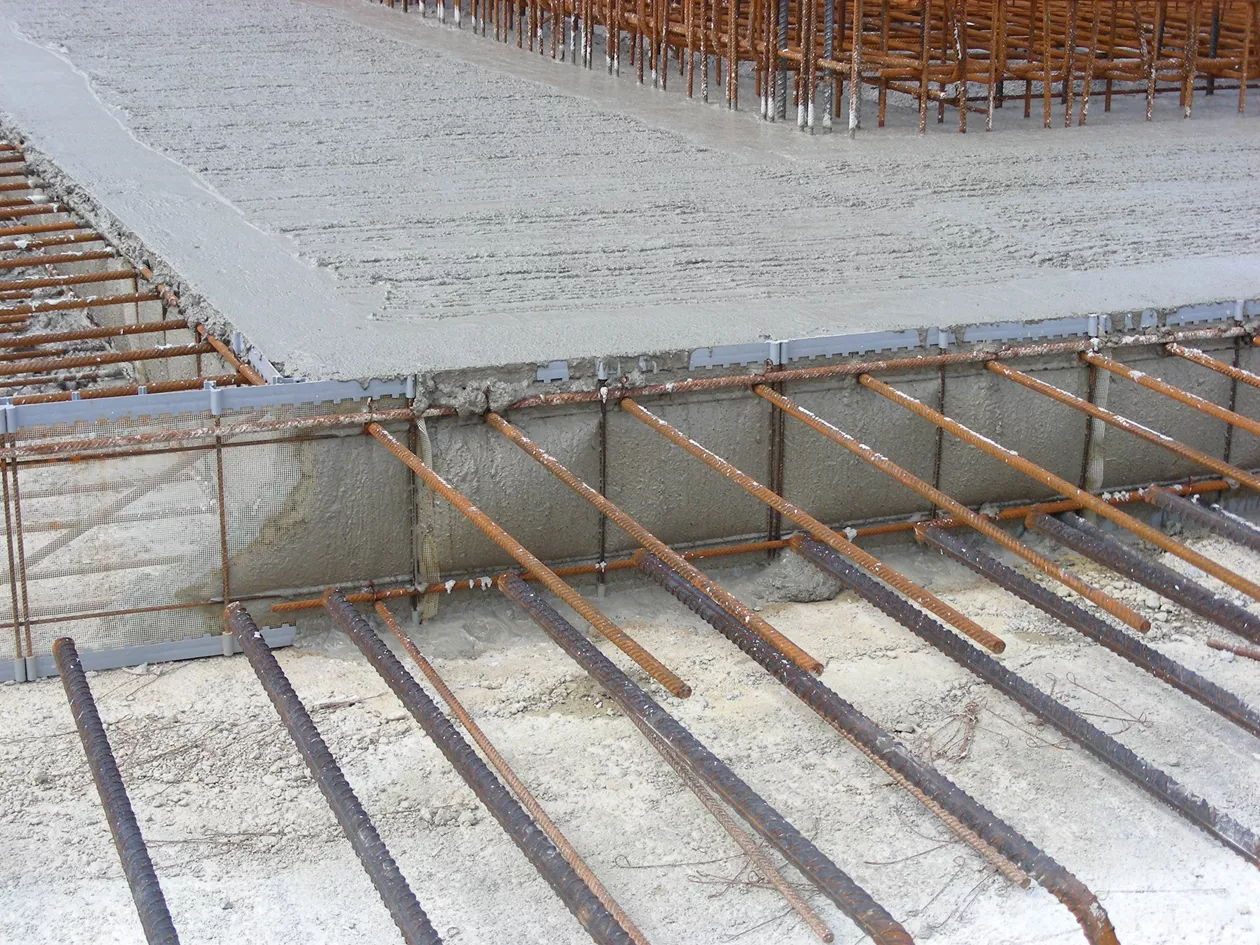

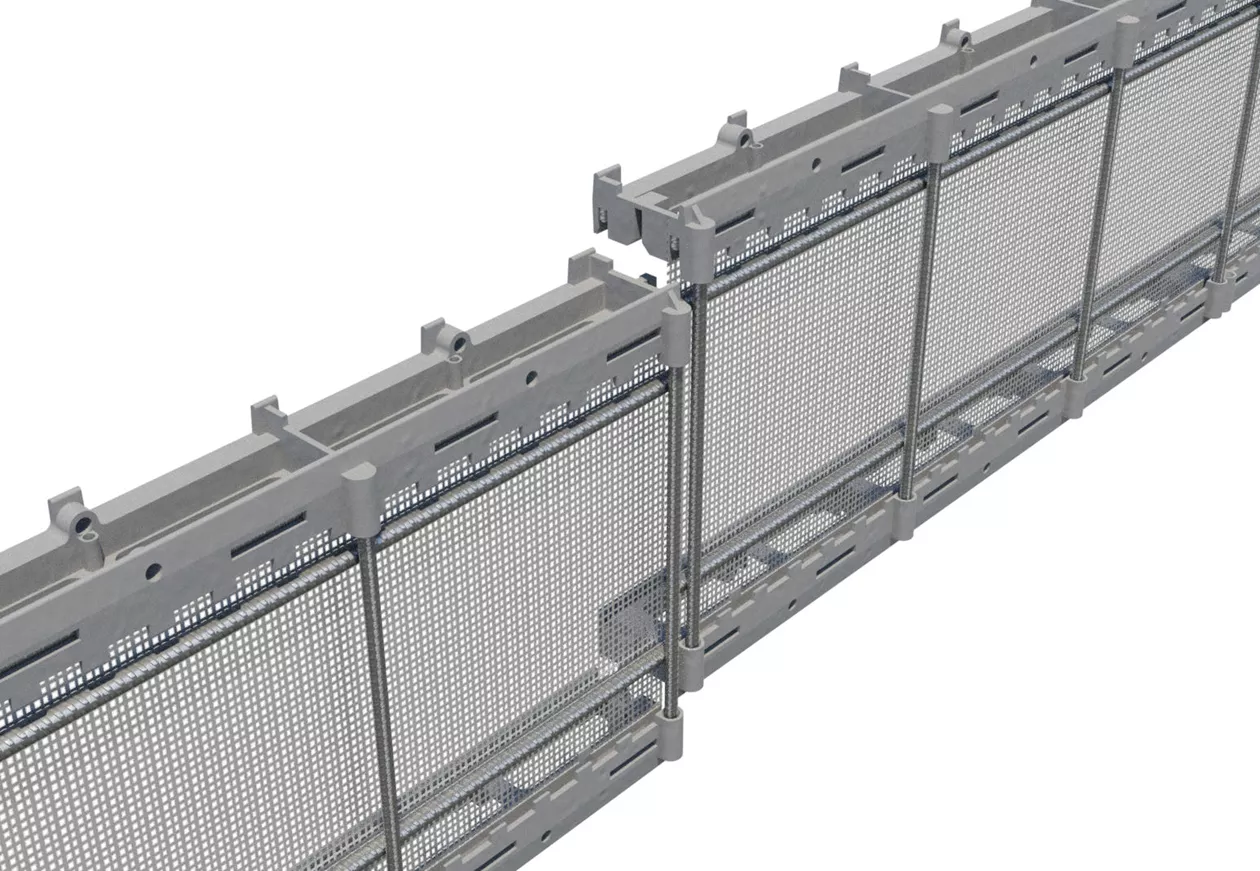

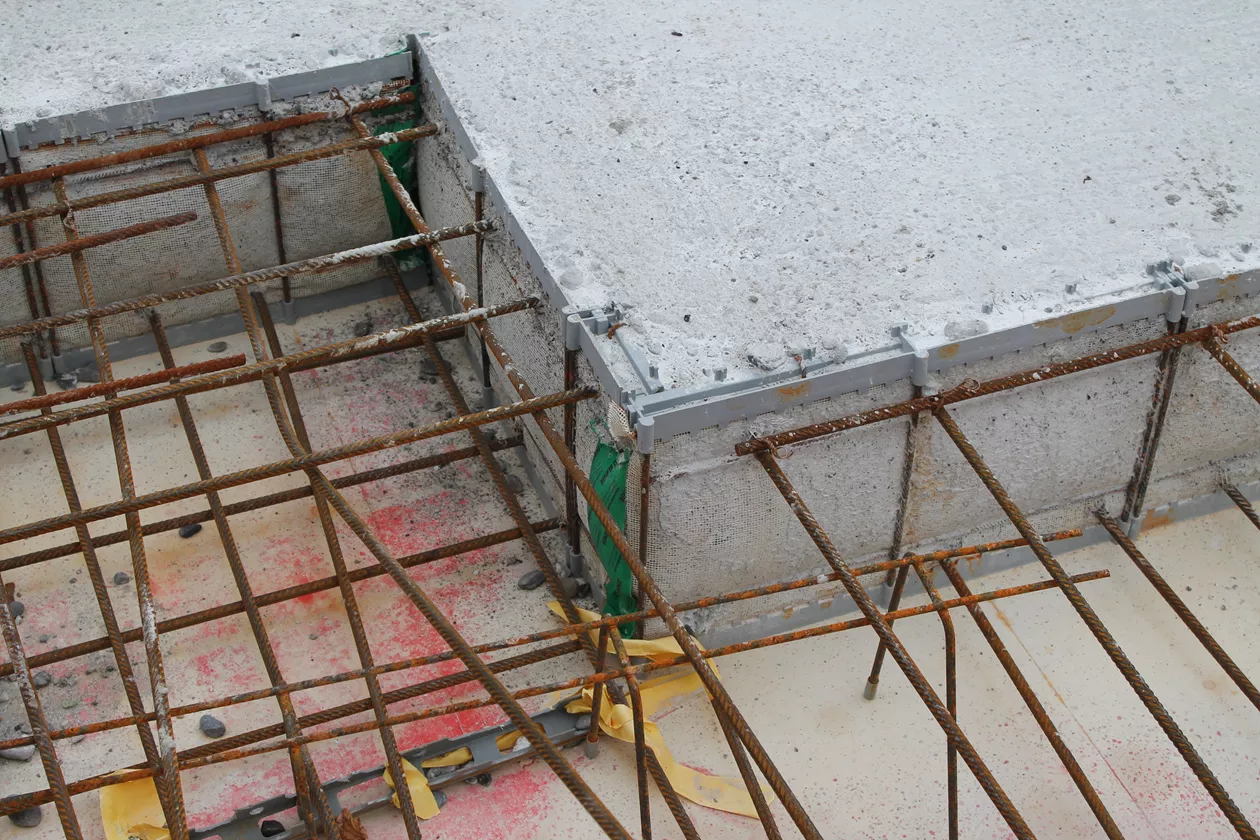

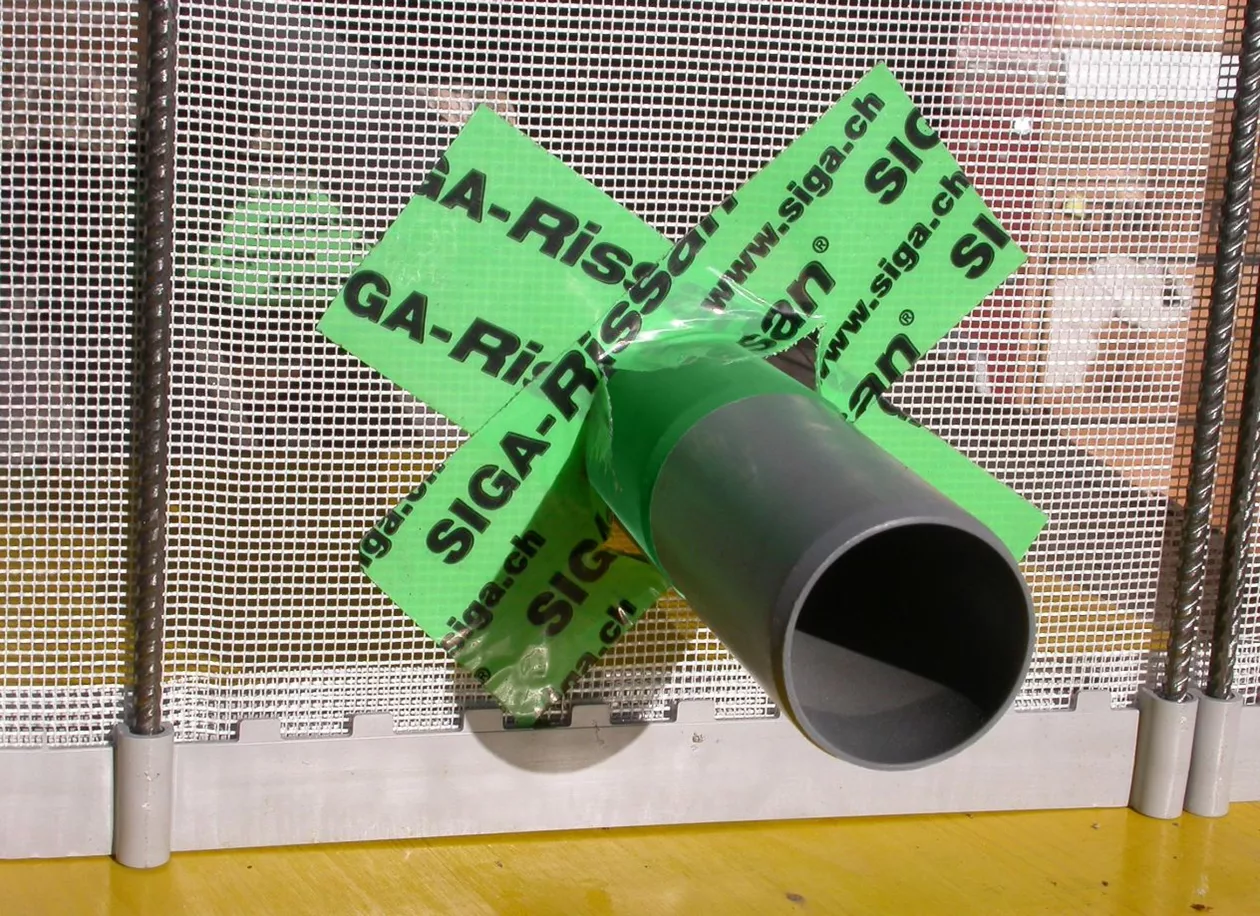

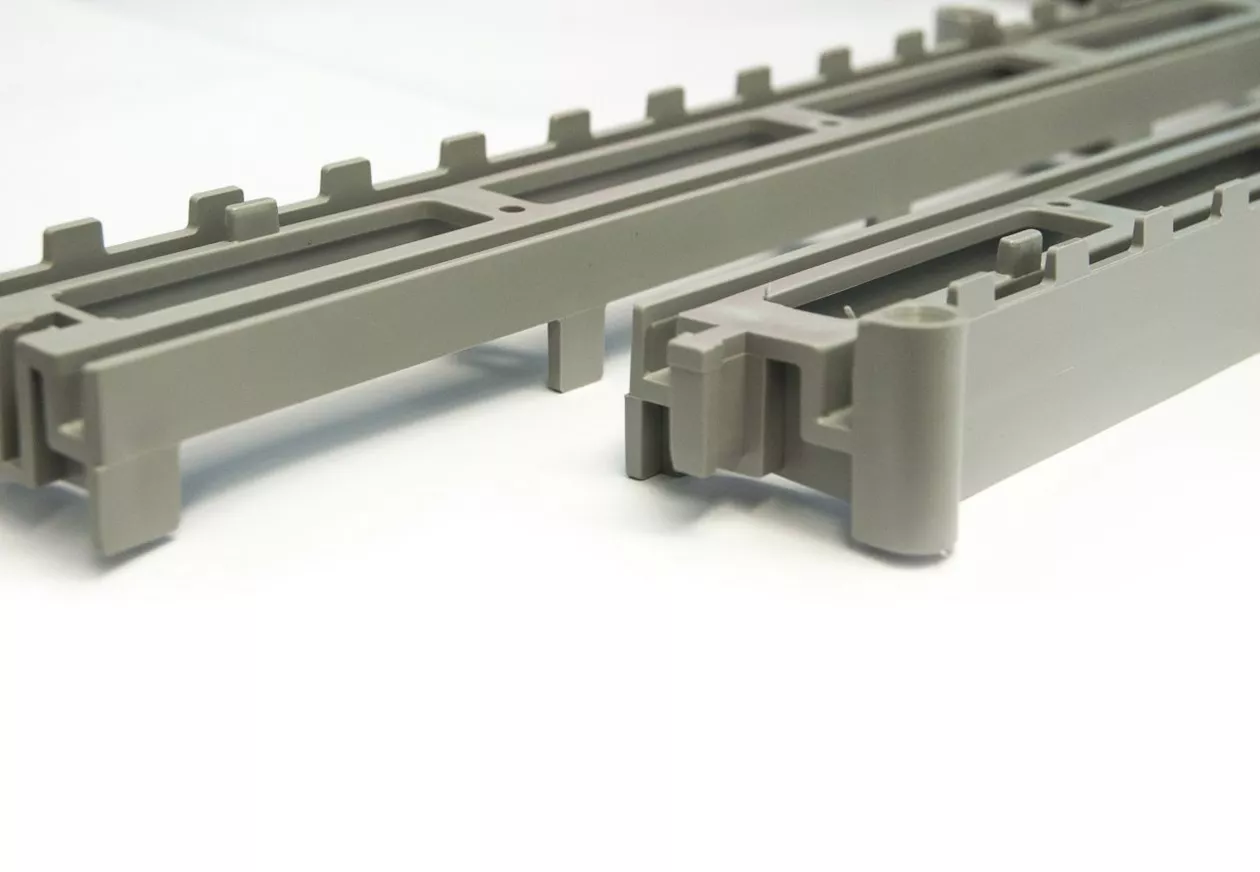

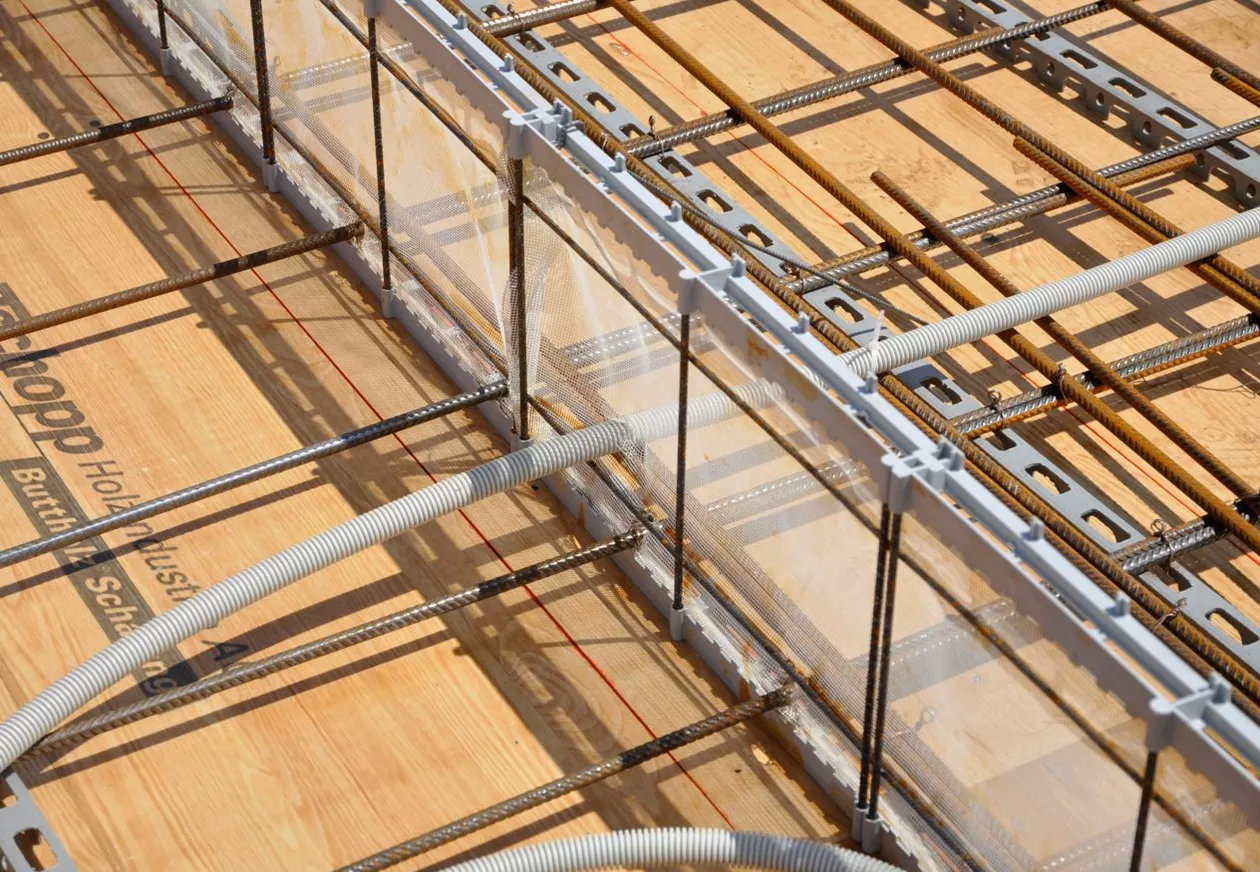

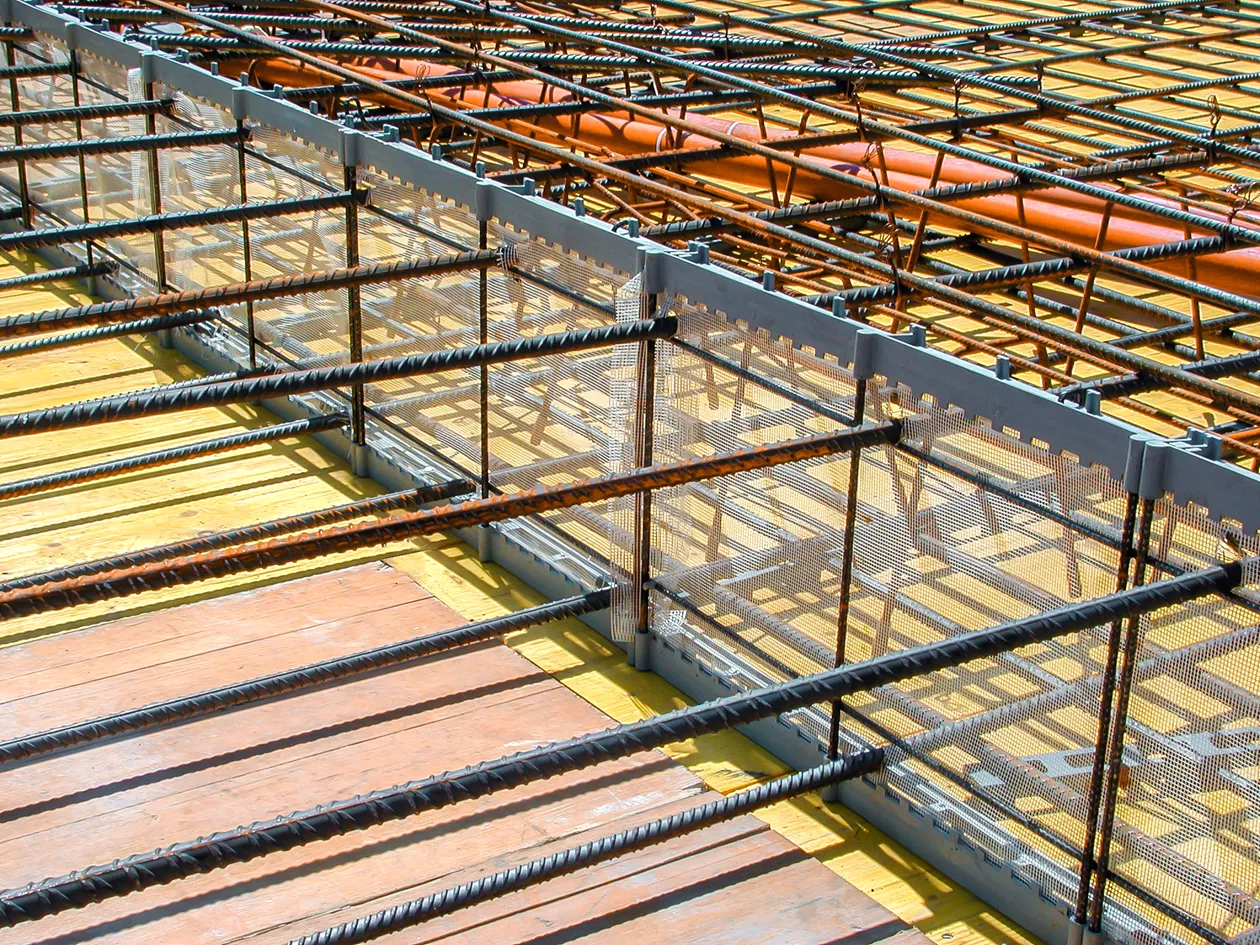

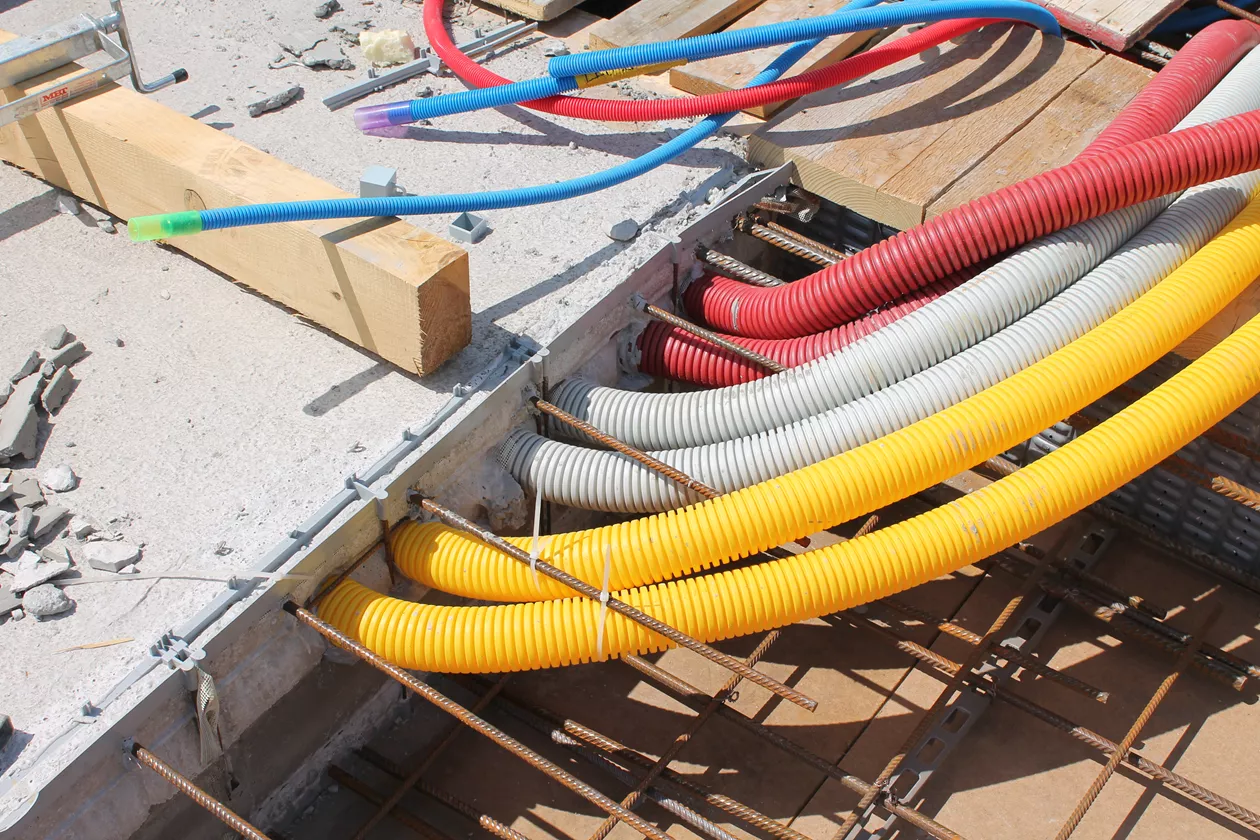

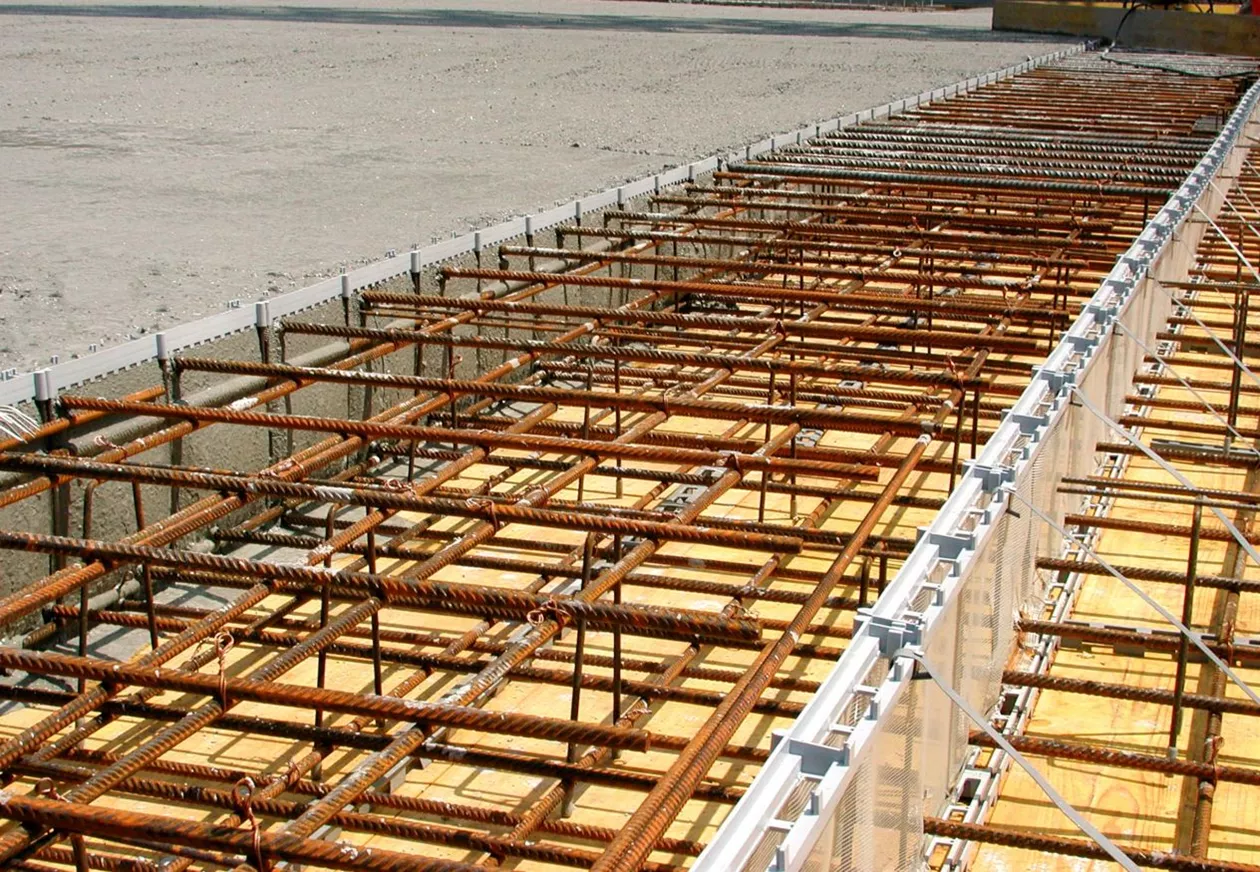

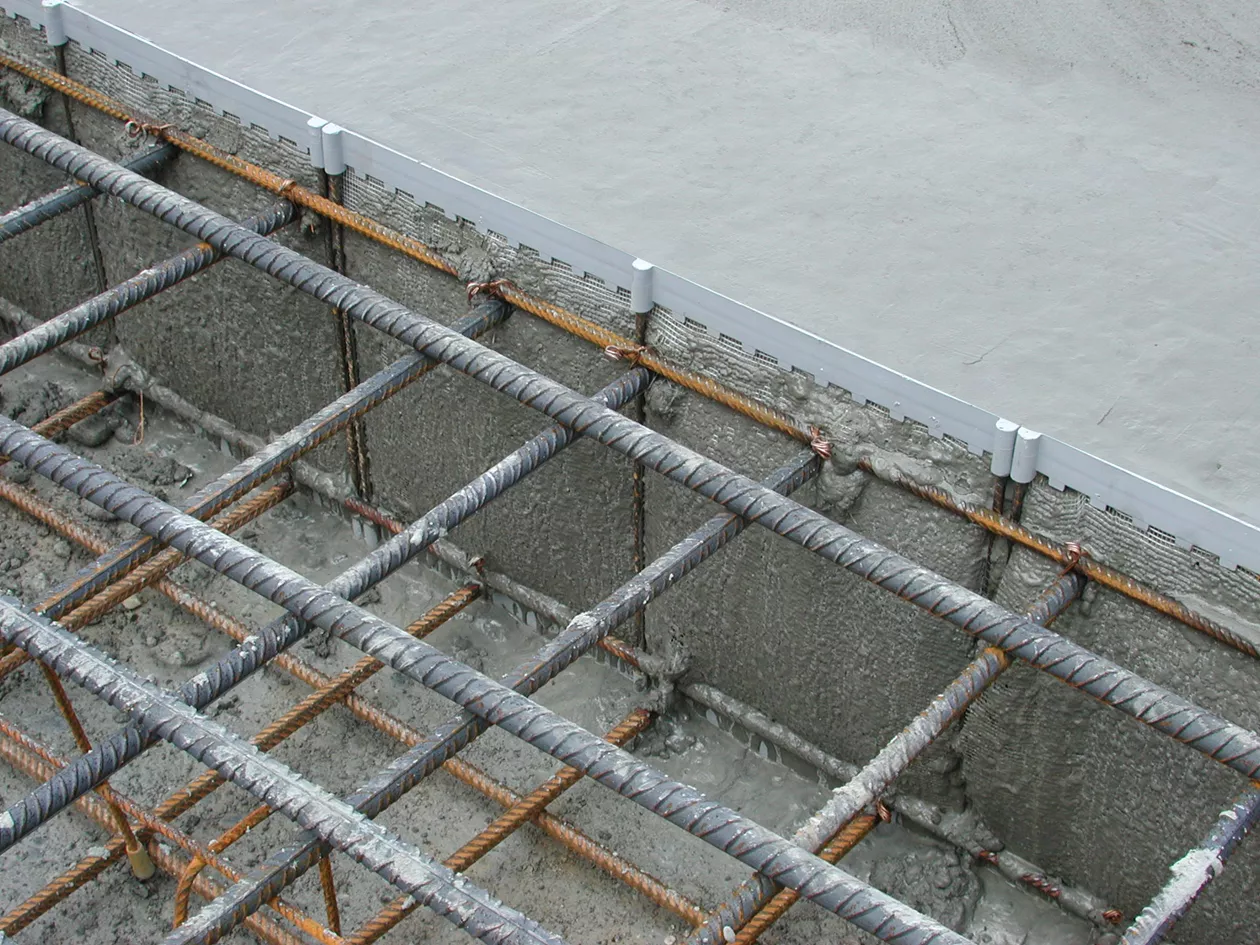

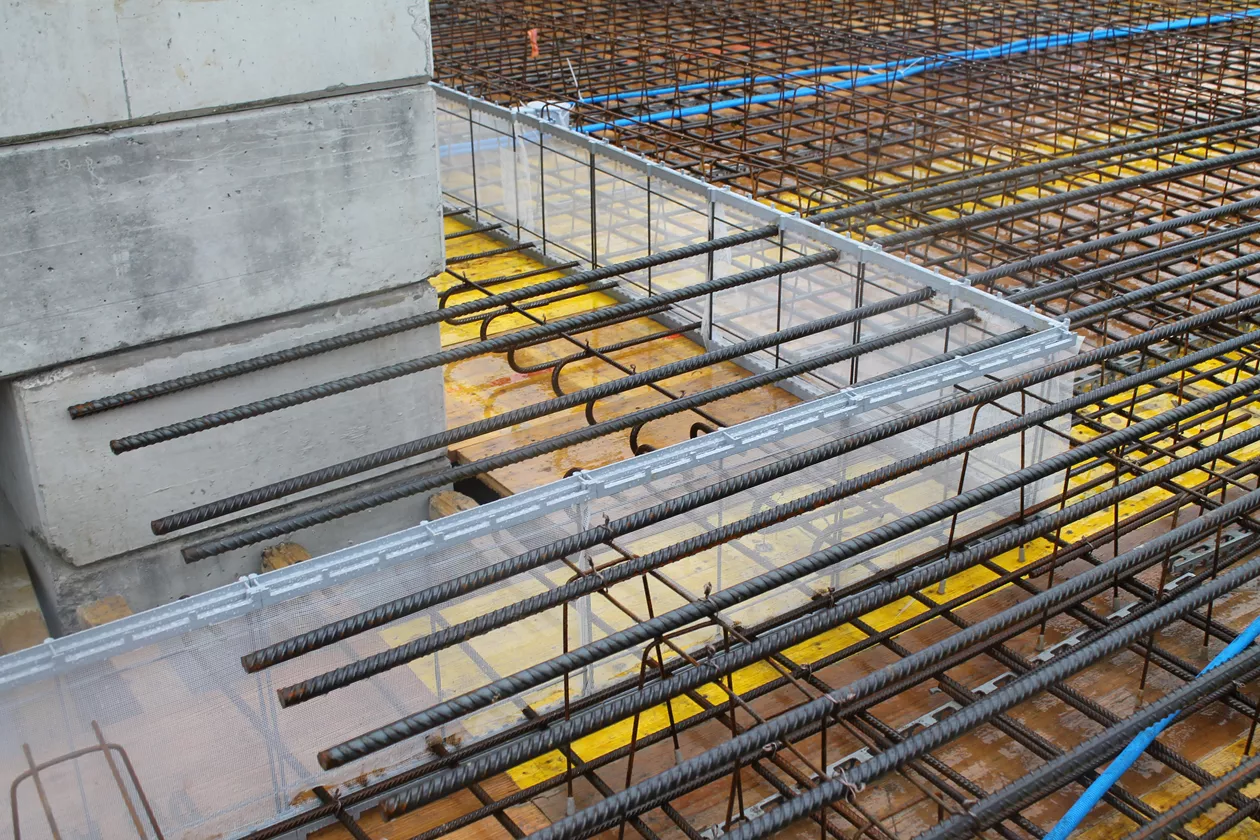

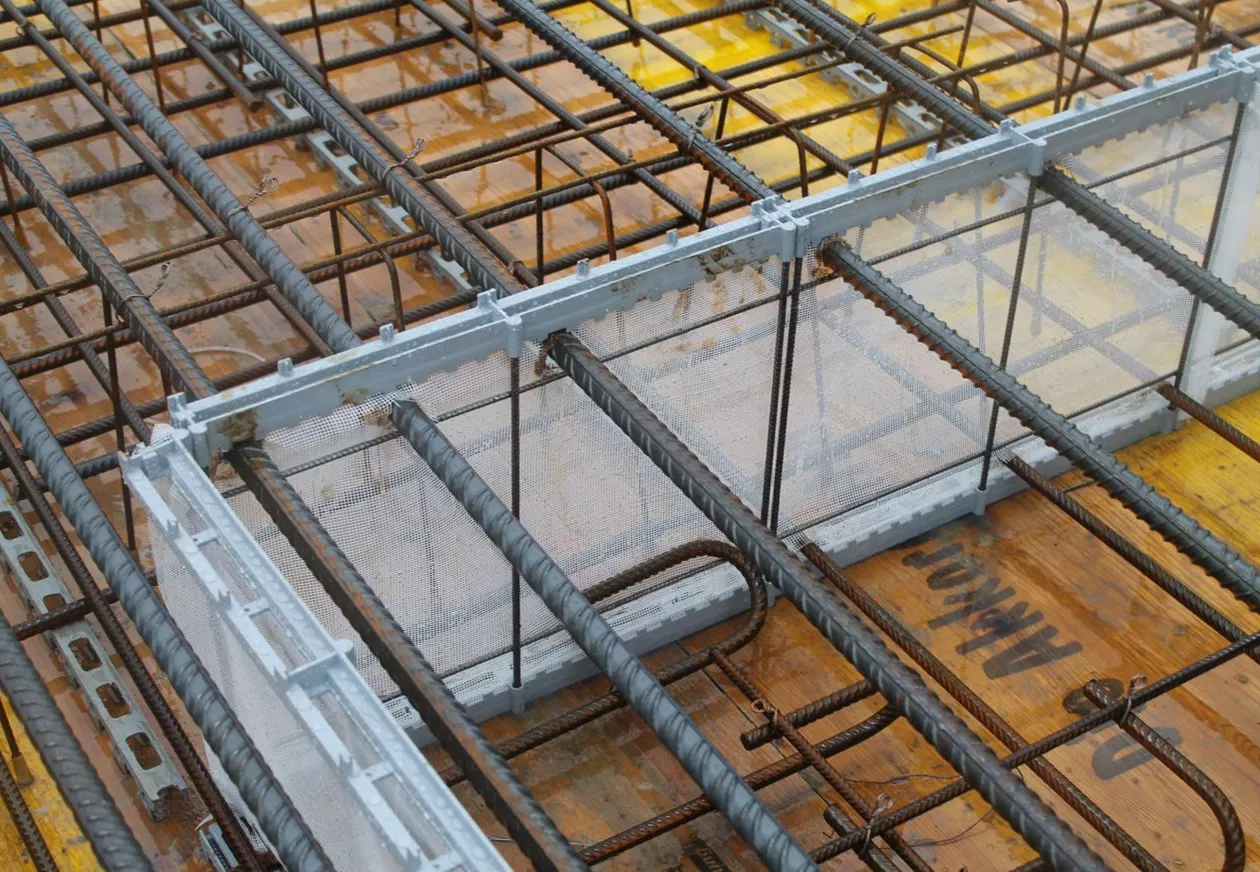

Das Net-Form Glasfasernetz ermöglicht zudem ein einfaches Durchdringen von Sanitär- und Elektroinstallationen, wodurch mühsame Holzarbeiten und das Schäumen entfallen. Net-Form wird mit den beigelegten Aluminium-Nägeln auf die Deckenschalung aufgenagelt und kann mit den optional erhältlichen Zuglaschen optimal fixiert werden. Anschliessend wird die untere Lage der Armierung einfach durch das Glasfasernetz hindurchgestossen und auf die Net-Form Schiene aufgelegt. Auch die obere Lage der Armierung wird bequem hindurchgestossen und auf das Quereisen des Net-Forms aufgelegt oder daran befestigt. Die Net-Form Schiene ermöglicht beim Betonieren der Betonieretappe eine saubere Arbeitsfugenkante, die auch für Sichtbeton geeignet ist.

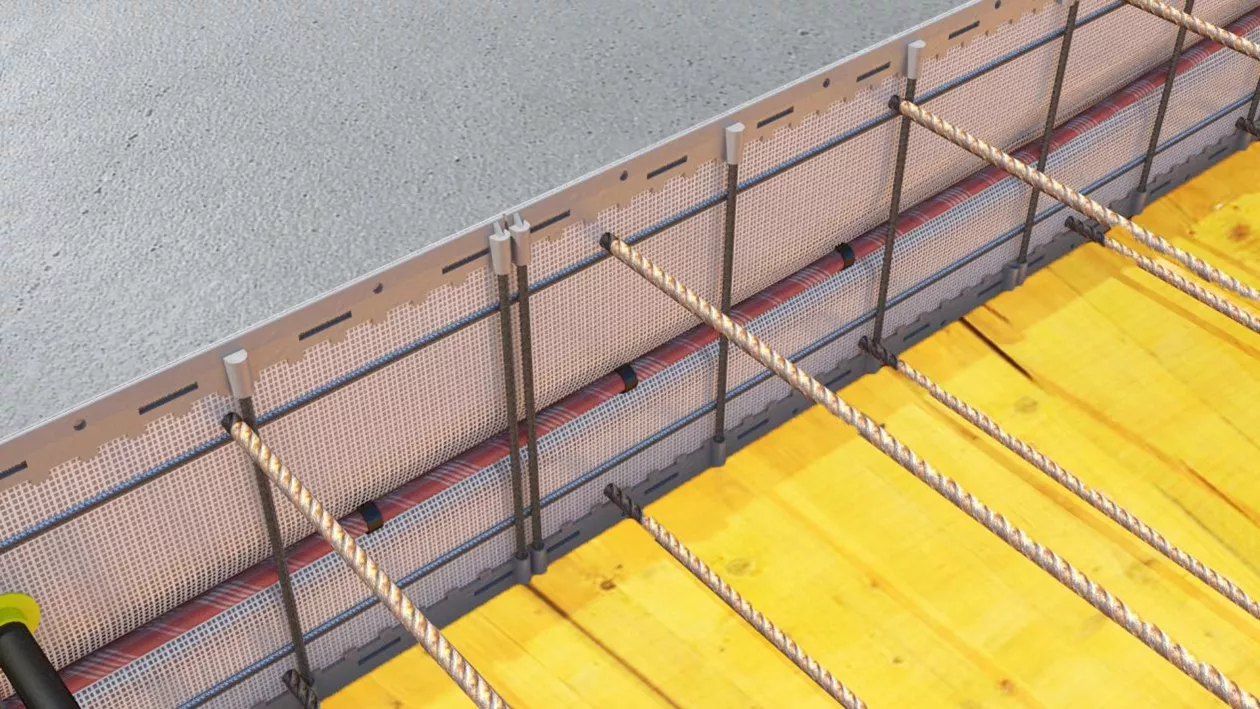

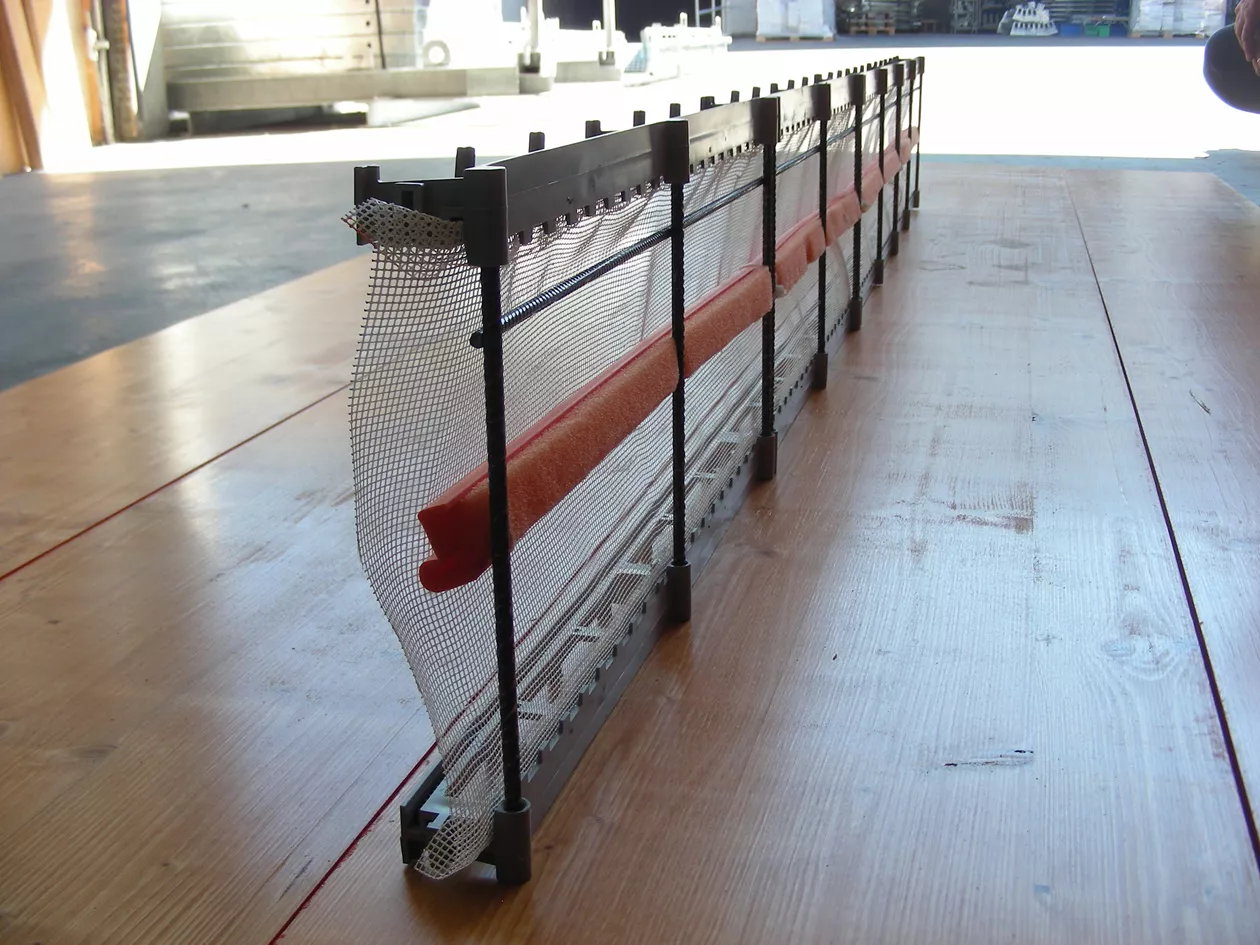

Bezüglich Wasserabdichtung kann mit dem entsprechenden Abdichtungsunternehmen eine Lösung erarbeitet werden. Eine Fugenabdichtung mit Injektionsschlauch oder Injektionskanal kann am Net-Form mit Draht oder Kabelbinder mittig befestigt werden. Die schnelle und einfache Montage sowie das Entfallen des Ausschalens spart viel wertvolle Arbeitszeit und macht Net-Form zu der rationellsten Lösung um Arbeitsfugen abzuschalen.

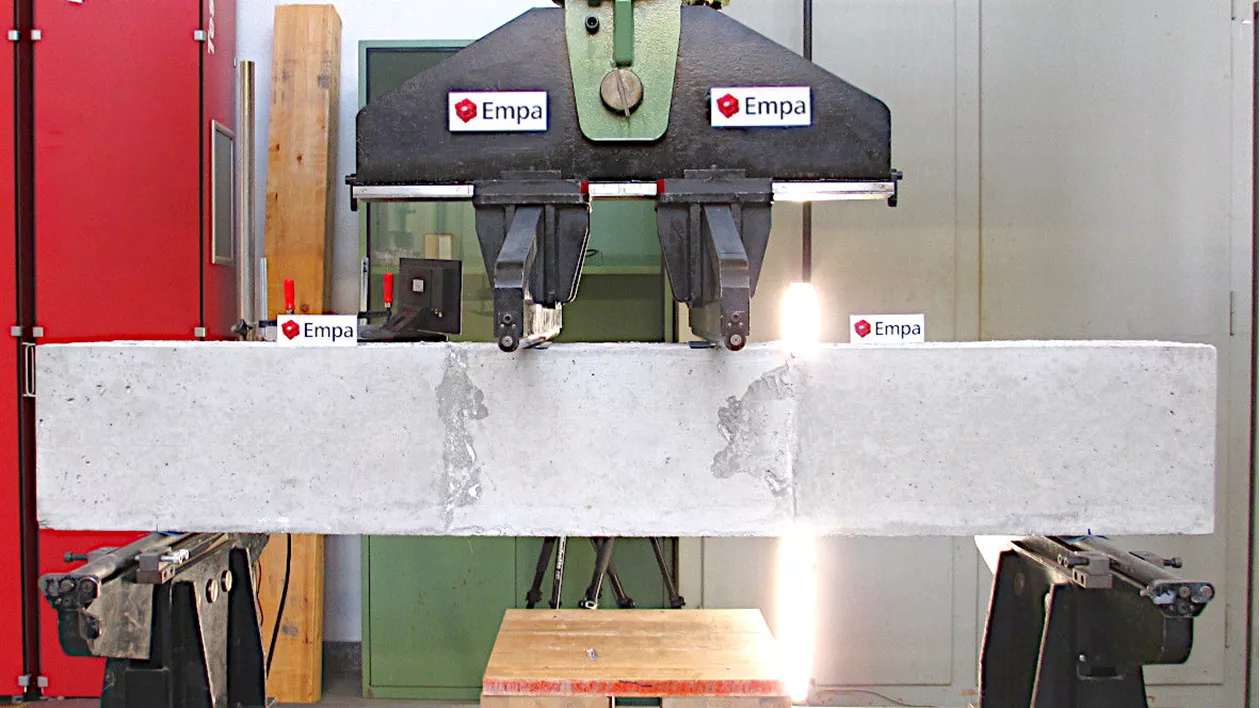

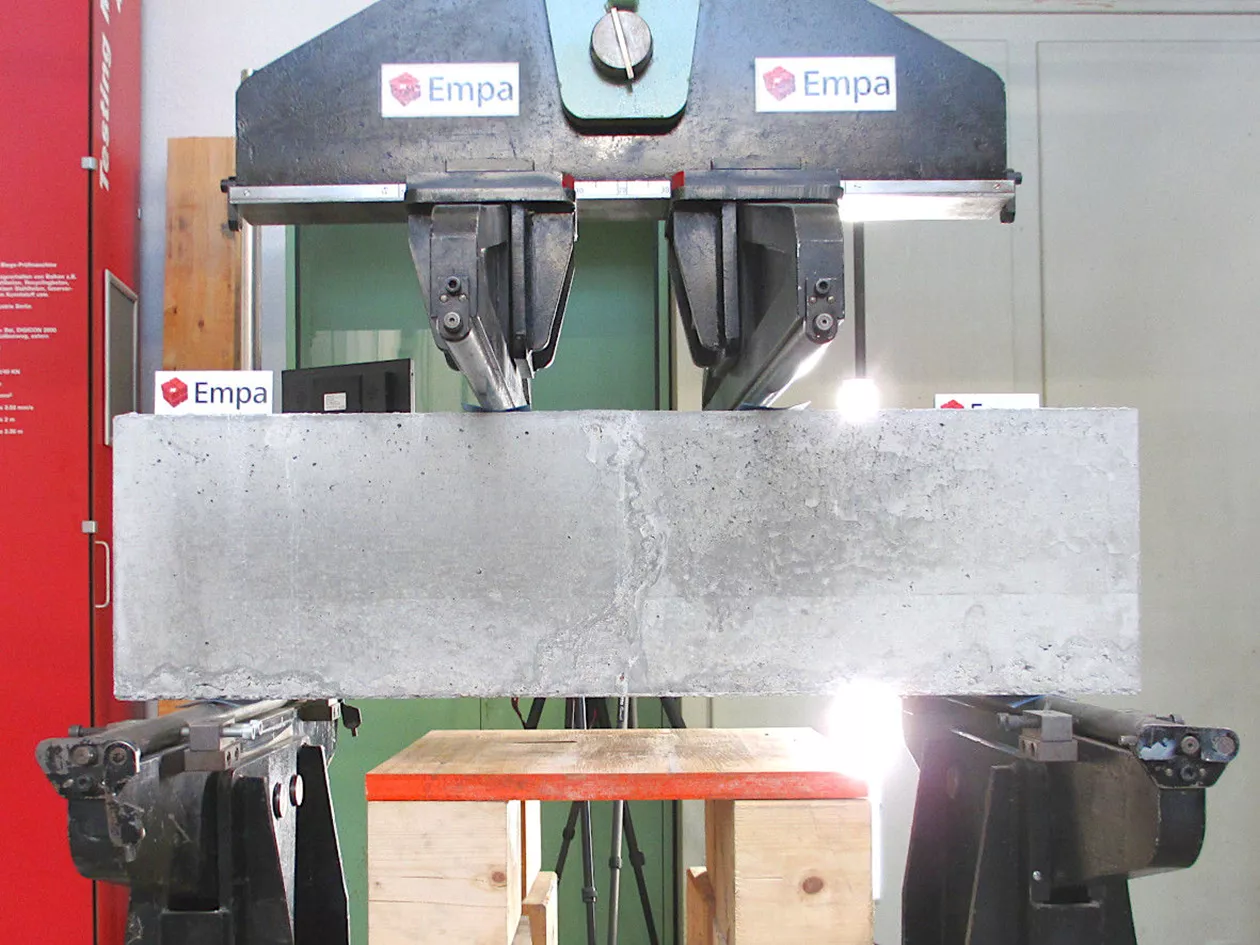

Mit der unabhängigen, akkreditierten Schweizer Prüfstelle Empa wurden Biegeund Schub-/Biegeversuche an Prüfkörpern durchgeführt (Empa Prüfbericht Nr 5214022660/2 vom 13.01.2020). Bei gleicher Prüfkonfiguration lieferten die NetForm Biegeversuche im Mittel gegenüber aufgerauten Arbeitsfugen (Waschbeton) gleichwertige Ergebnisse und bei Schub-/ Biegeversuchen sogar bessere Werte als bei durchbetonierten Prüfkörpern.
Vorteile
- Schnelles und einfaches Versetzen
- Ausschalen entfällt komplett
- Spart viel wertvolle Arbeitszeit

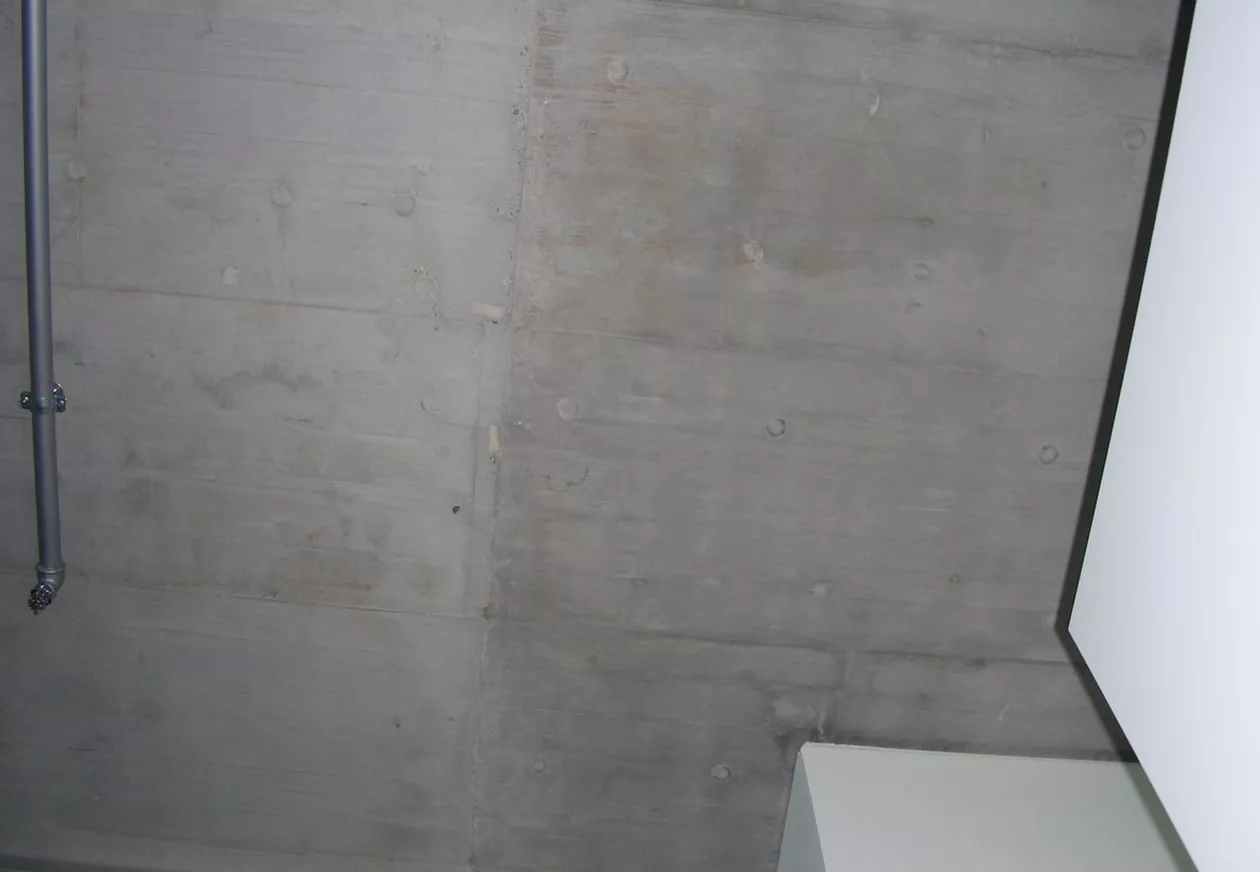

- Saubere Arbeitsfugenkante auch für Sichtbetondecken
- Einfaches Durchdringen von Sanitär und Elektroinstallationen
- Hervorragende Biegezugfestigkeit und Querkraftübertragung
- Empa-Test Nr. 5214022660/2 vom 13.01.2020
Downloads
Ausschreibungstext
Ausschreibungstext: Net-Form
Lieferprogramm

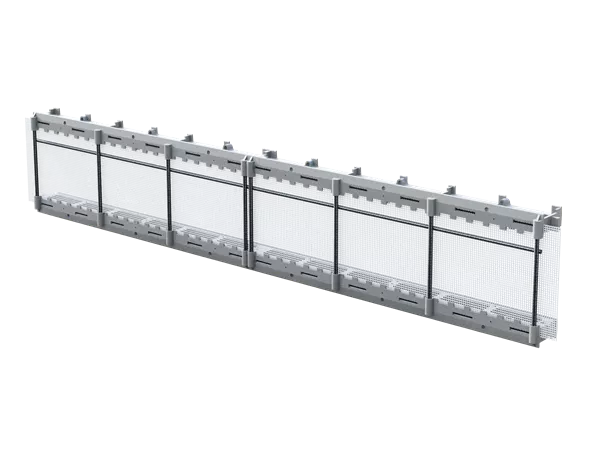

Net-Form 18 x 100 cm
Net-Form 20 x 100 cm
Net-Form 22 x 100 cm
Net-Form 24 x 100 cm
Net-Form 25 x 100 cm
Net-Form 26 x 100 cm
Net-Form 28 x 100 cm
Net-Form 30 x 100 cm
Net-Form 32 x 100 cm
Net-Form 34 x 100 cm
Net-Form 35 x 100 cm
Net-Form 36 x 100 cm
Net-Form 38 x 100 cm
Net-Form 40 x 100 cm
Net-Form 42 x 100 cm
Net-Form 44 x 100 cm
Net-Form 45 x 100 cm
Net-Form 46 x 100 cm
Net-Form 48 x 100 cm

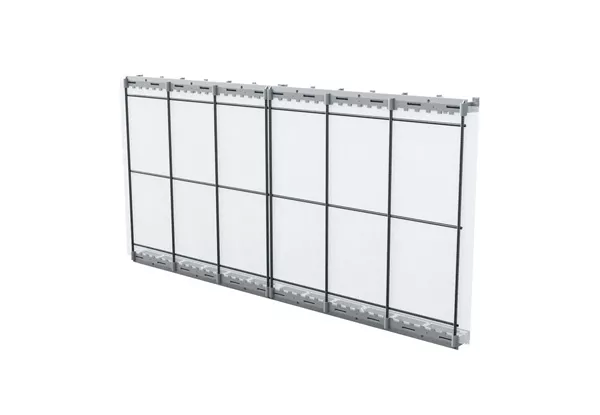

Net-Form 49 x 100 cm
Net-Form 50 x 100 cm
Zuglasche 18-26 cm

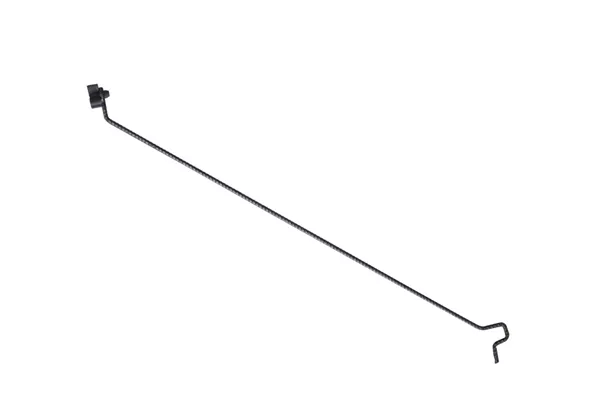

Zuglasche 28-35 cm
Zuglasche 35-50 cm
Net-Form Schiene 50 cm
Zubehör
Aluminium-Nagel 3,1 x 65 mm für Netform
Lieferprogramm
Art. | Bezeichnung | Länge | Höhe | Gewicht | VPE | Pallet |
---|---|---|---|---|---|---|
1751 | Net-Form 18 x 100 cm | 1.00 m | 18.00 cm | 1.5 kg | 1 m | 150 m |

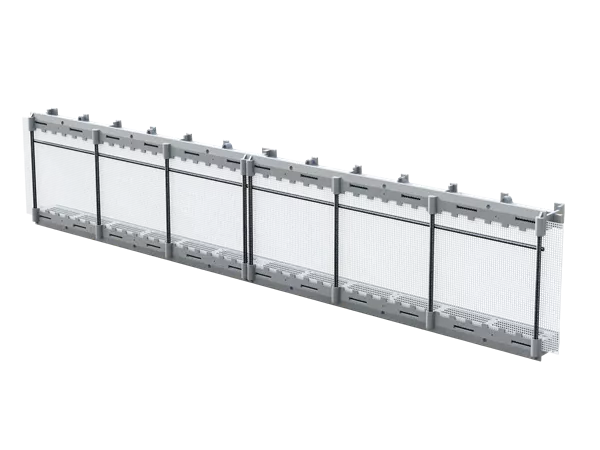

1752 | Net-Form 20 x 100 cm | 1.00 m | 20.00 cm | 1.5 kg | 1 m | 150 m |

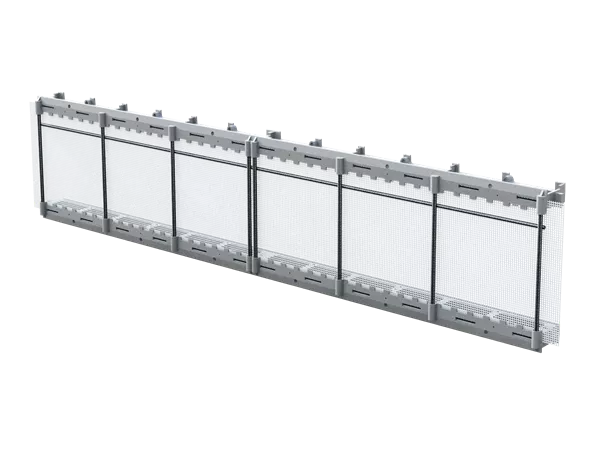

1753 | Net-Form 22 x 100 cm | 1.00 m | 22.00 cm | 1.5 kg | 1 m | 150 m |

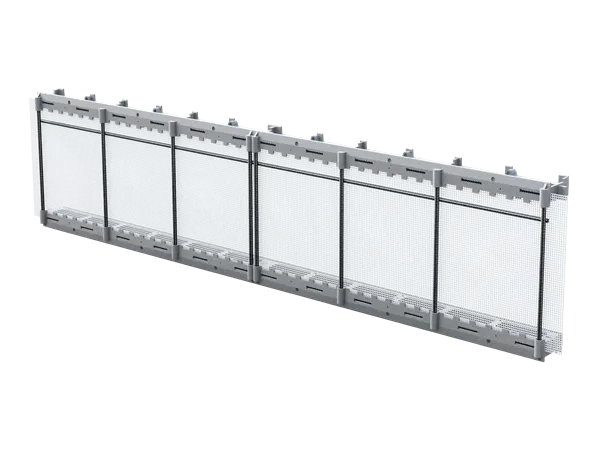

1754 | Net-Form 24 x 100 cm | 1.00 m | 24.00 cm | 1.6 kg | 1 m | 150 m |

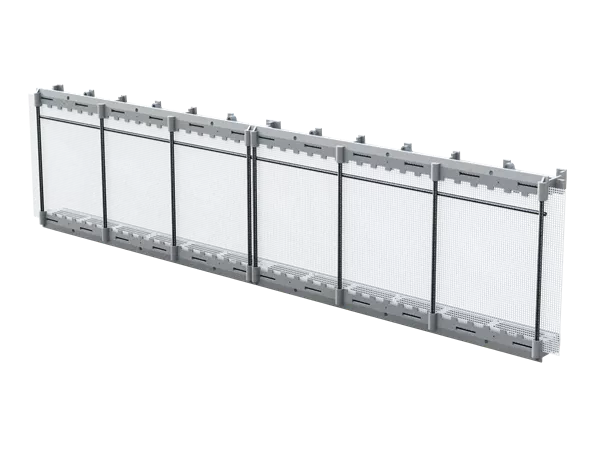

1755 | Net-Form 25 x 100 cm | 1.00 m | 25.00 cm | 1.6 kg | 1 m | 150 m |

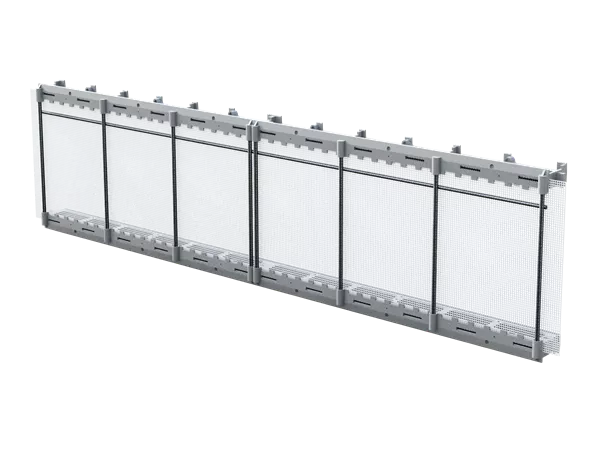

1756 | Net-Form 26 x 100 cm | 1.00 m | 26.00 cm | 1.6 kg | 1 m | 100 m |

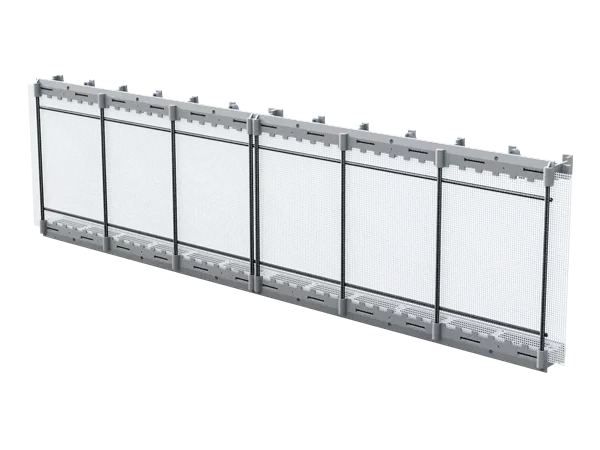

1757 | Net-Form 28 x 100 cm | 1.00 m | 28.00 cm | 1.8 kg | 1 m | 100 m |

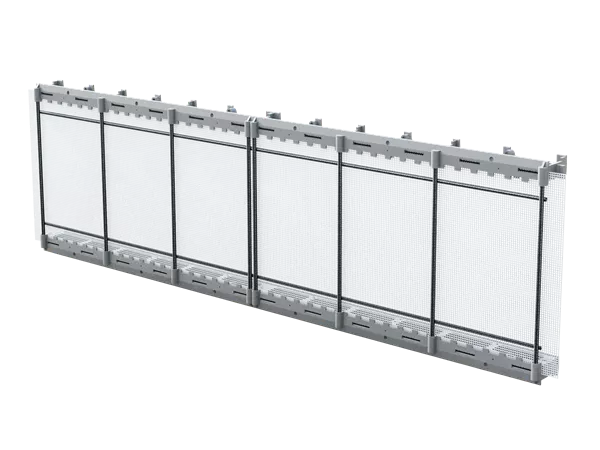

1758 | Net-Form 30 x 100 cm | 1.00 m | 30.00 cm | 1.8 kg | 1 m | 100 m |
1759 | Net-Form 32 x 100 cm | 1.00 m | 32.00 cm | 1.8 kg | 1 m | 100 m |

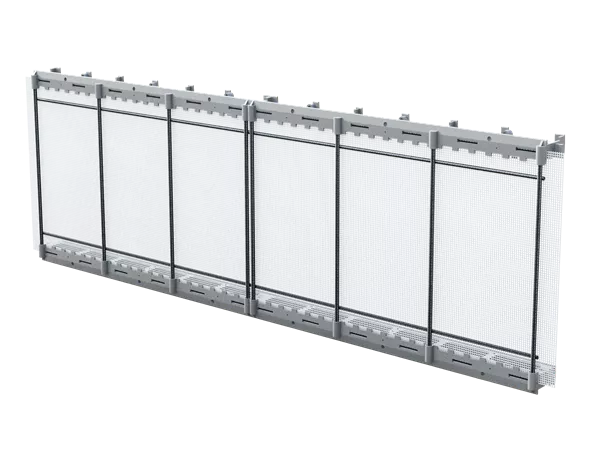

1760 | Net-Form 34 x 100 cm | 1.00 m | 34.00 cm | 1.9 kg | 1 m | 100 m |

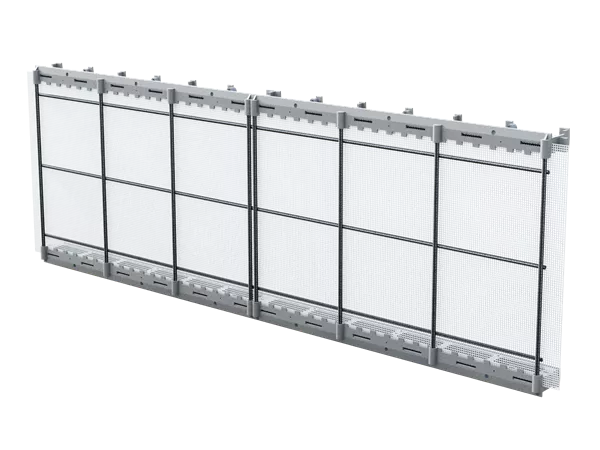

1761 | Net-Form 35 x 100 cm | 1.00 m | 35.00 cm | 2.0 kg | 1 m | 100 m |

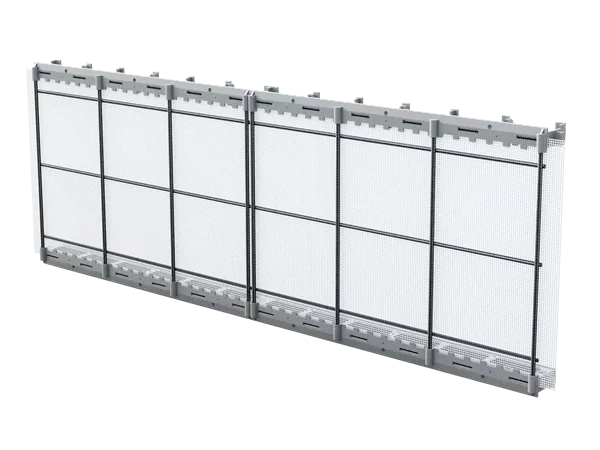

1762 | Net-Form 36 x 100 cm | 1.00 m | 36.00 cm | 2.0 kg | 1 m | 100 m |
1763 | Net-Form 38 x 100 cm | 1.00 m | 38.00 cm | 2.1 kg | 1 m | 100 m |
1764 | Net-Form 40 x 100 cm | 1.00 m | 40.00 cm | 2.1 kg | 1 m | 100 m |
1765 | Net-Form 42 x 100 cm | 1.00 m | 42.00 cm | 2.1 kg | 1 m | 100 m |

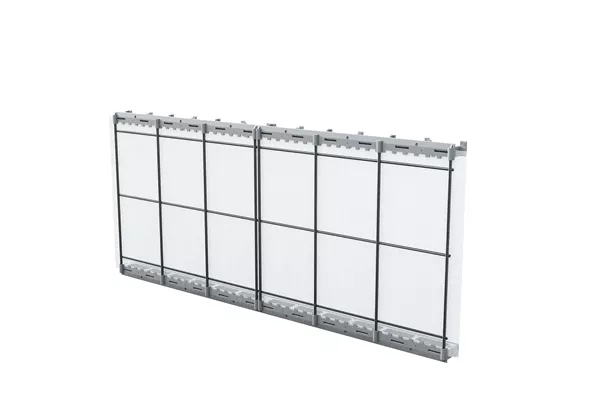

1766 | Net-Form 44 x 100 cm | 1.00 m | 44.00 cm | 2.2 kg | 1 m | 50 m |
1767 | Net-Form 45 x 100 cm | 1.00 m | 45.00 cm | 2.2 kg | 1 m | 50 m |
1767A | Net-Form 46 x 100 cm | 1.00 m | 46.00 cm | 2.2 kg | 1 m | 50 m |

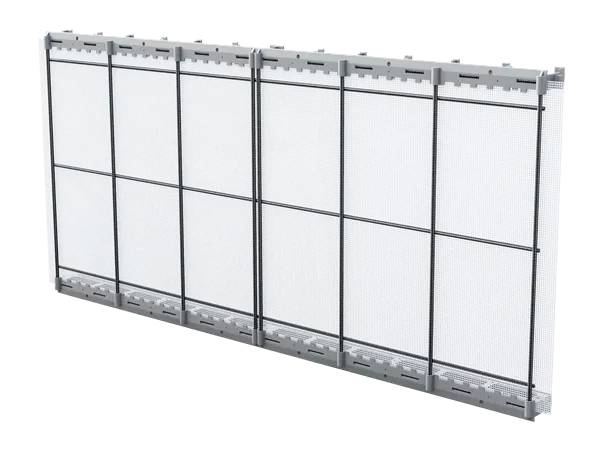

1767C | Net-Form 48 x 100 cm | 1.00 m | 48.00 cm | 2.2 kg | 1 m | 50 m |
1767E | Net-Form 49 x 100 cm | 2.2 kg | 1 m | 50 m | ||
1767D | Net-Form 50 x 100 cm | 1.00 m | 50.00 cm | 2.2 kg | 1 m | 50 m |
1768 | Zuglasche 18-26 cm | 47.0 g | 25 Stk | |||
1769 | Zuglasche 28-35 cm | 58.0 g | 25 Stk | |||
1769L | Zuglasche 35-50 cm | 75.0 g | 25 Stk | |||
1771 | Net-Form Schiene 50 cm | 50.00 cm | 155.0 g | 60 Stk |
Zubehör
Art. | Bezeichnung | VPE |
---|---|---|
1148 | Aluminium-Nagel 3,1 x 65 mm für Netform | 1000 Stk |
