Randfix

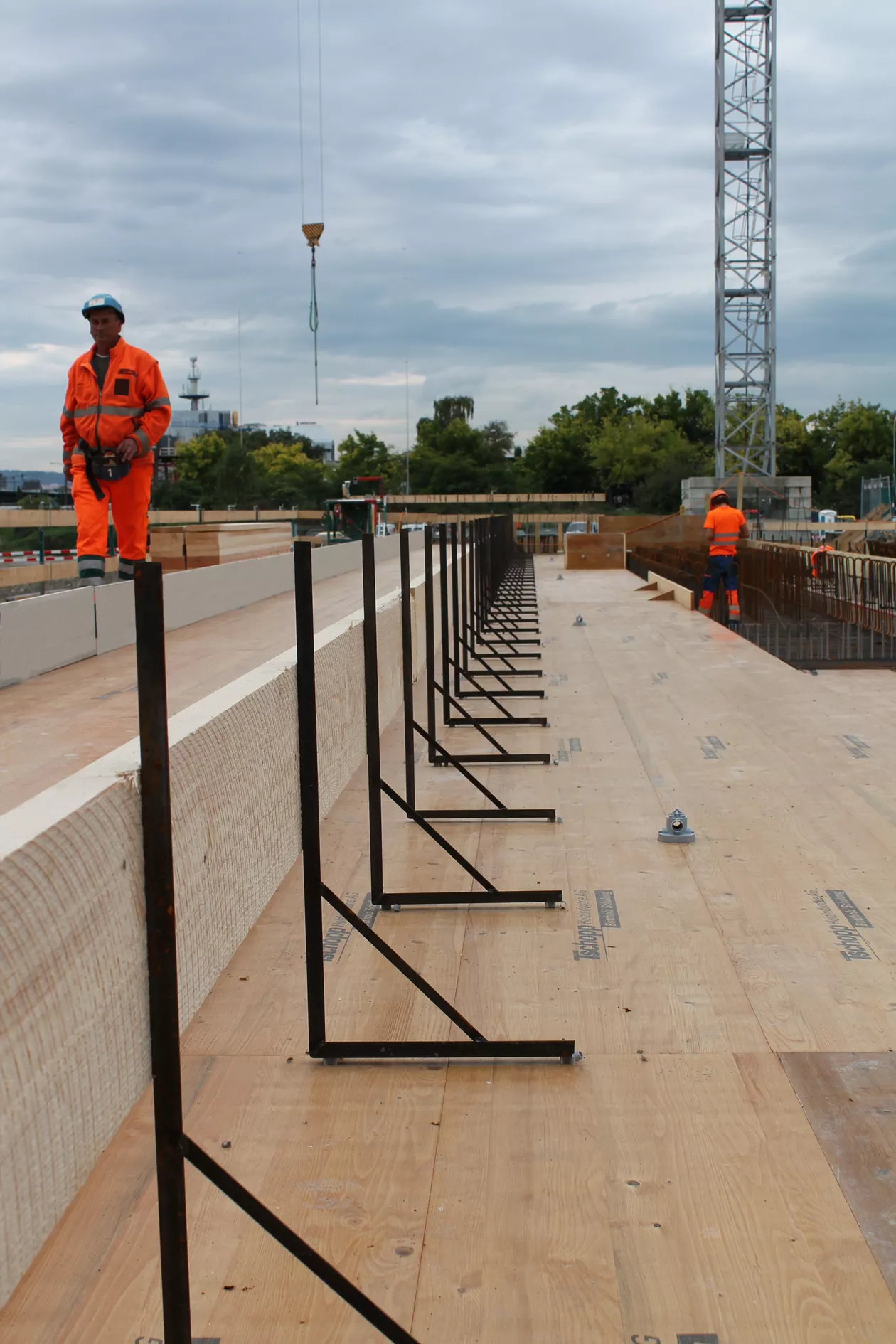

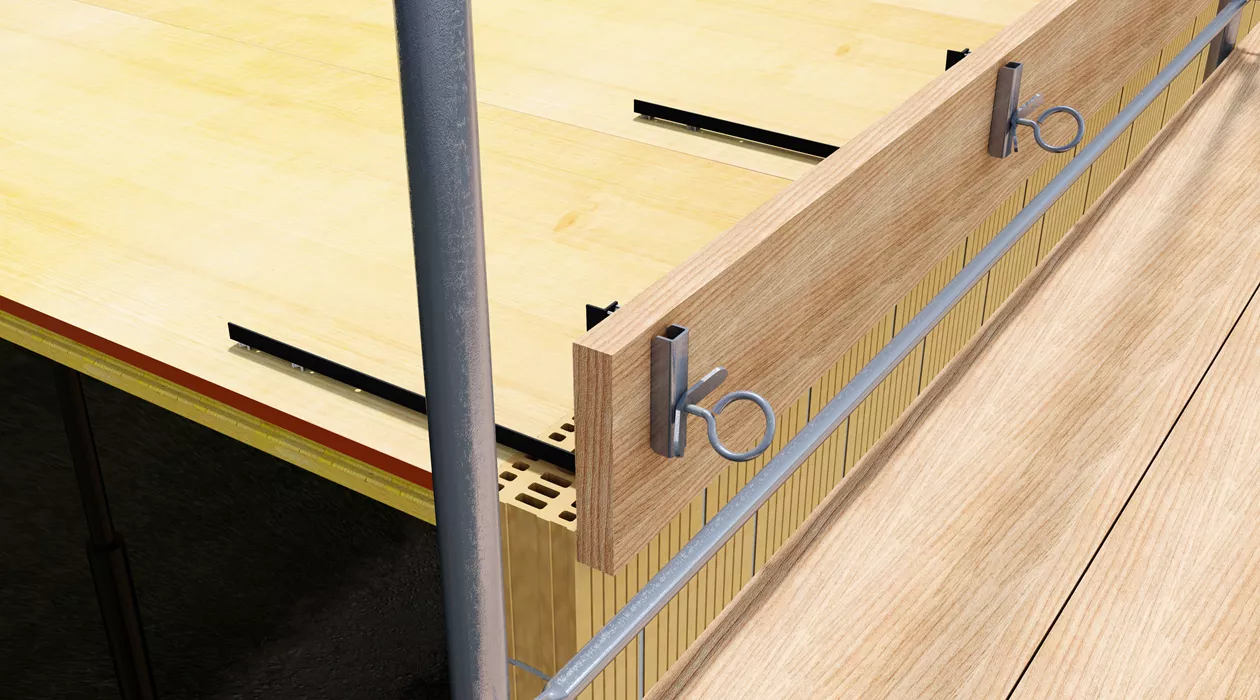

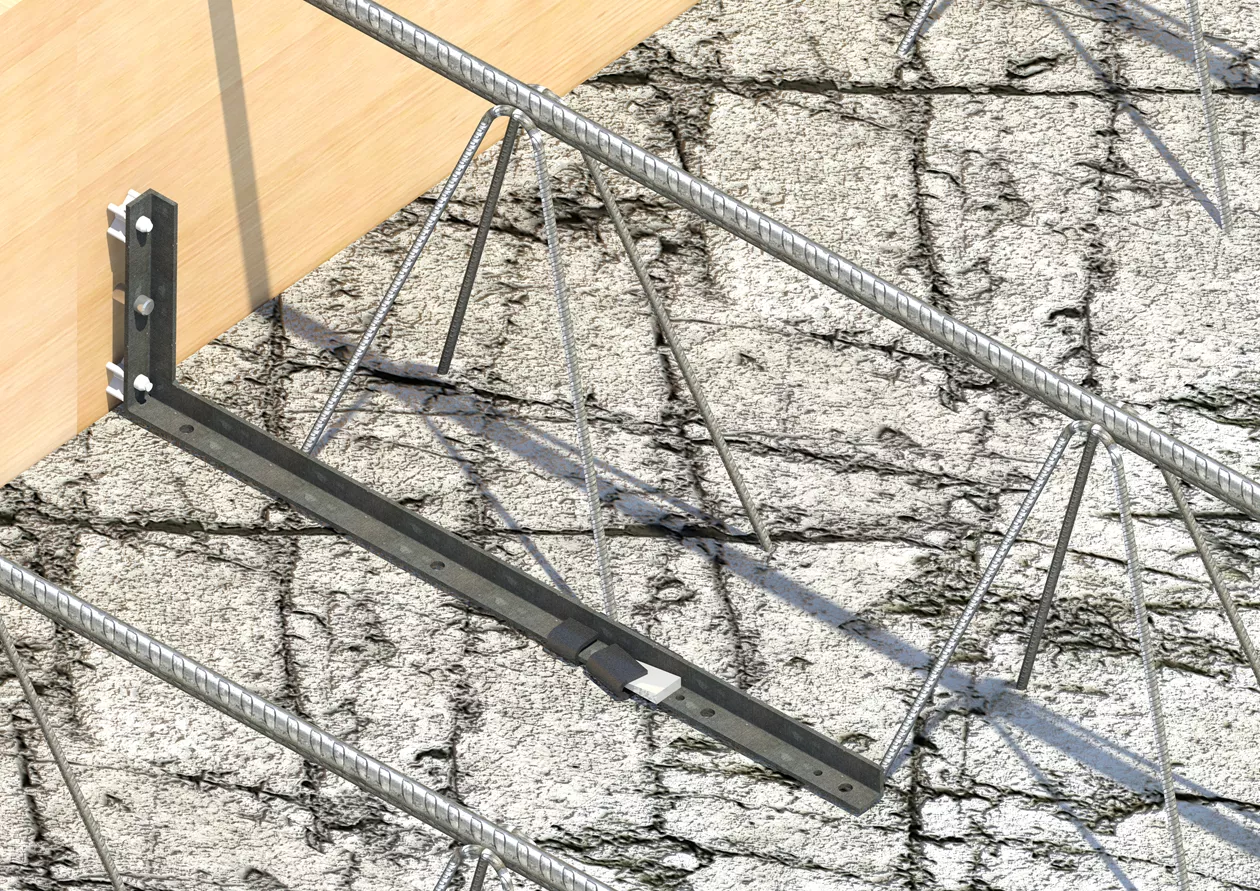

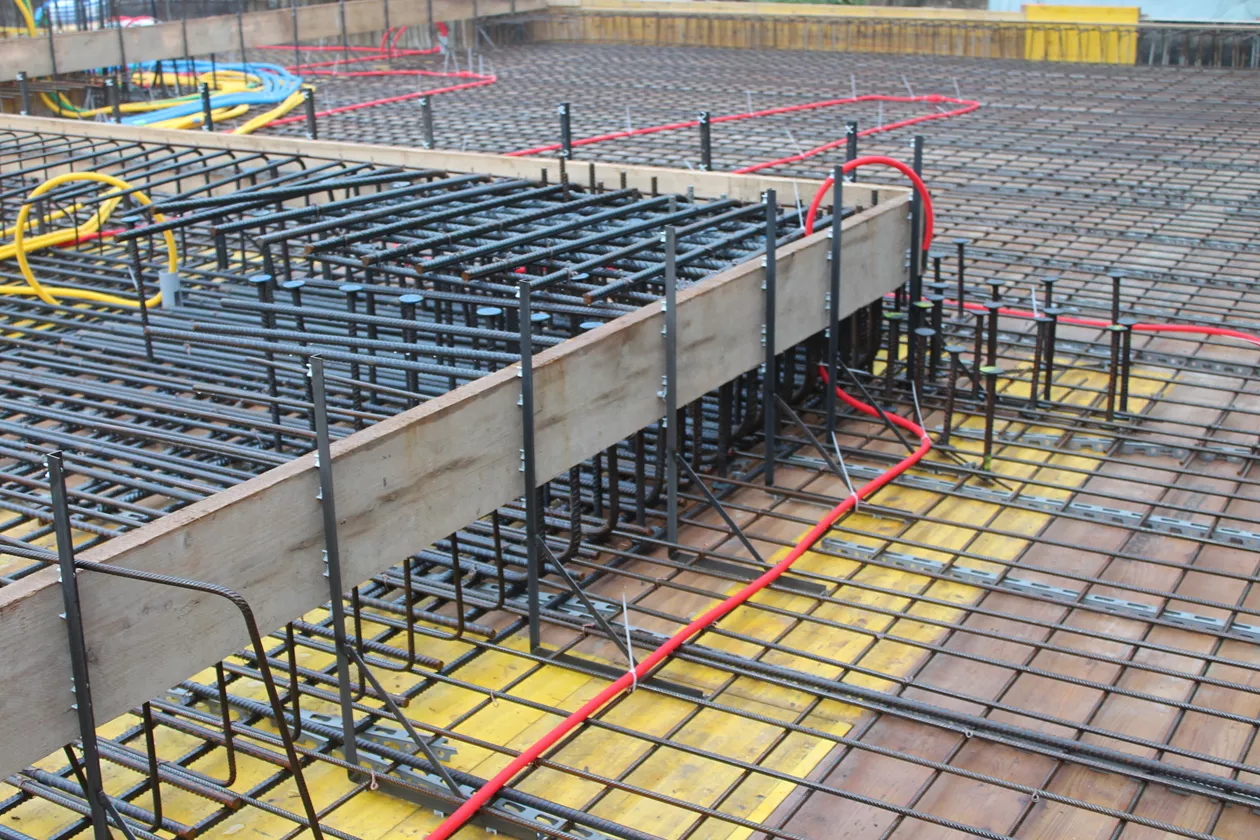

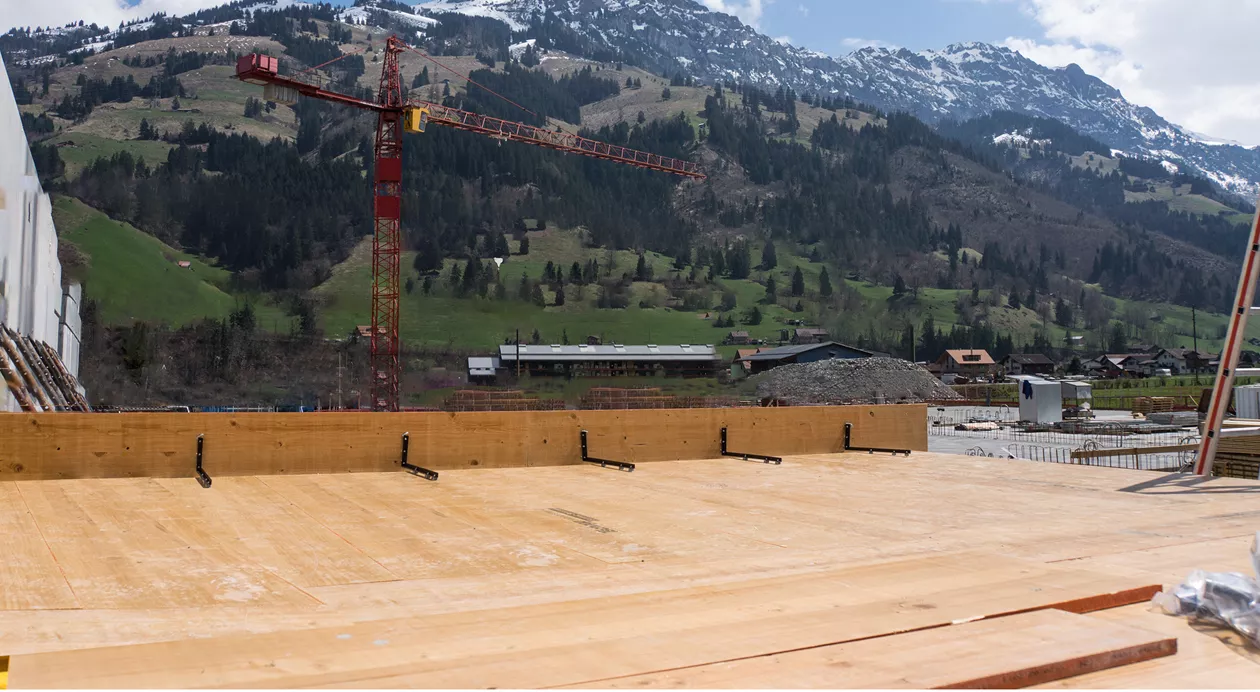

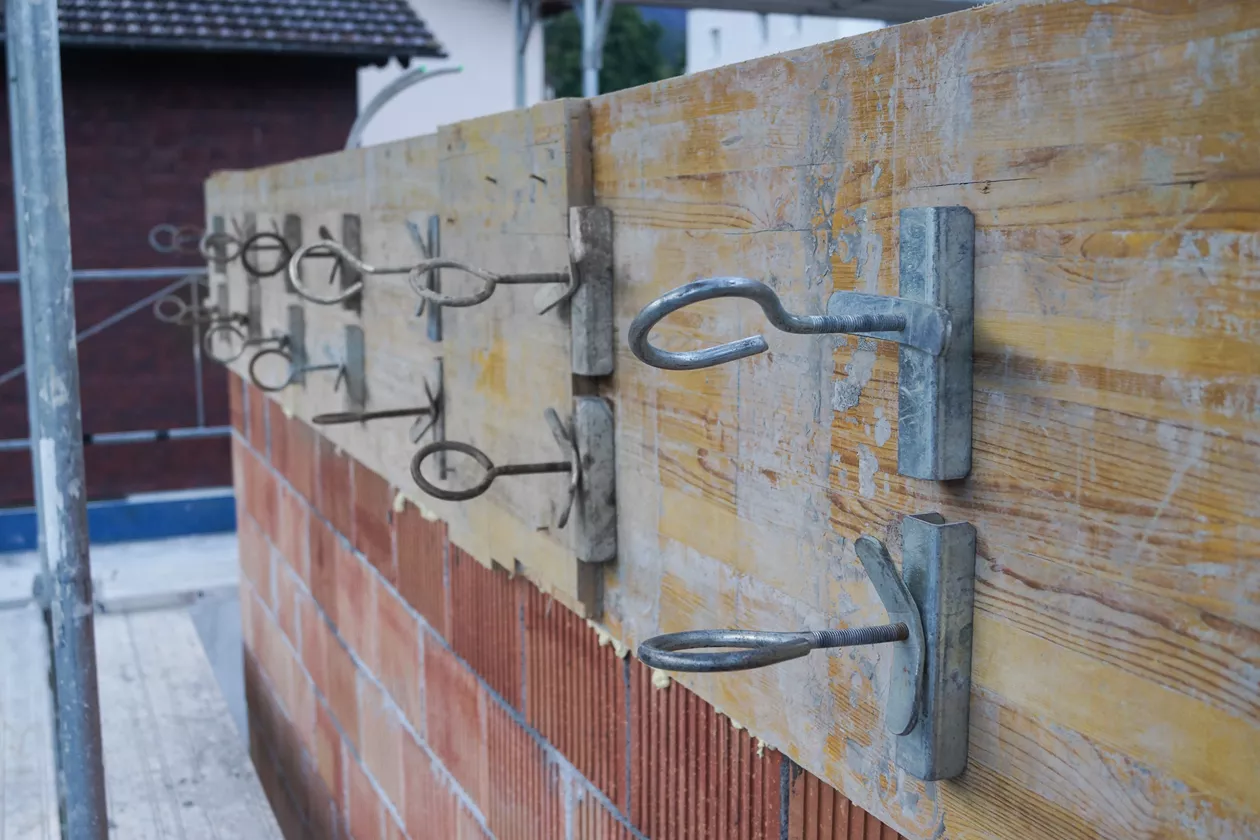

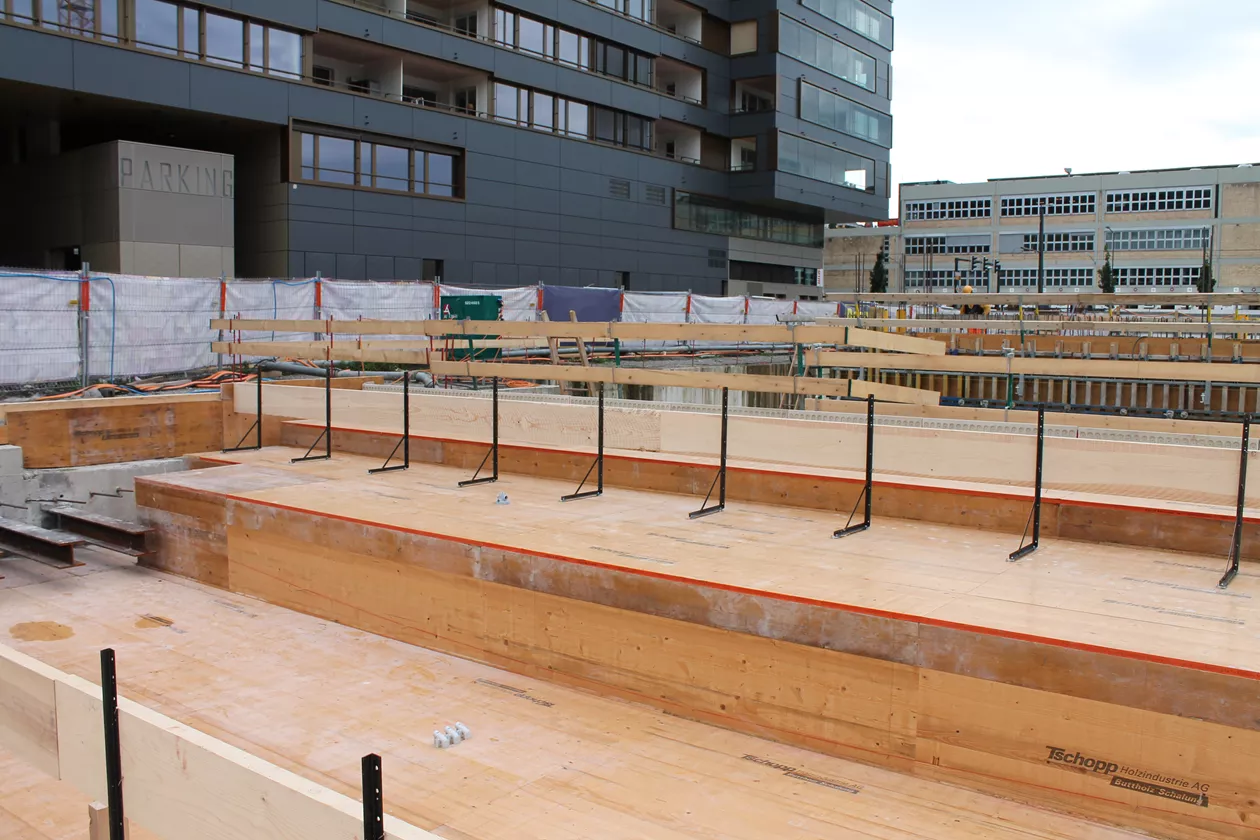

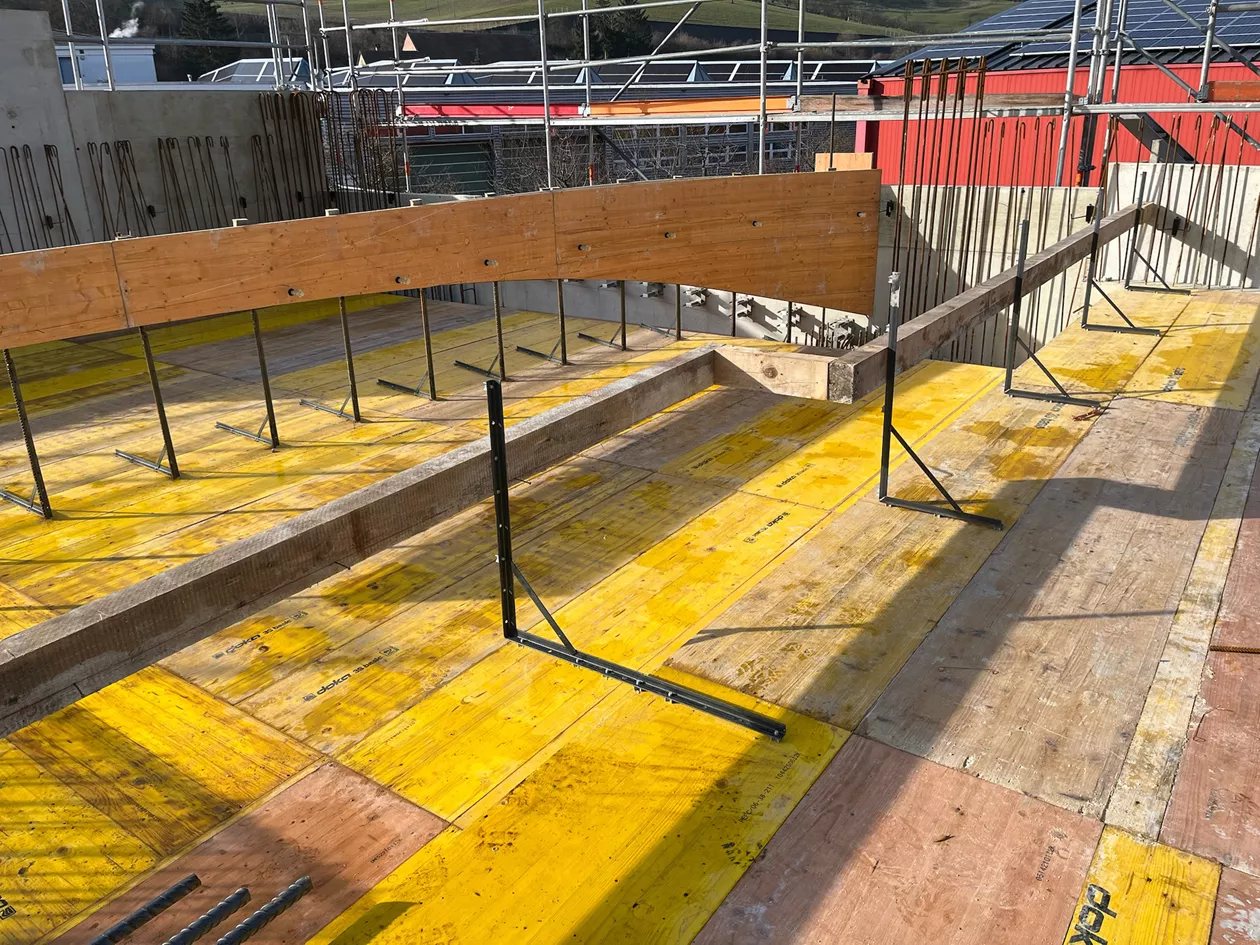

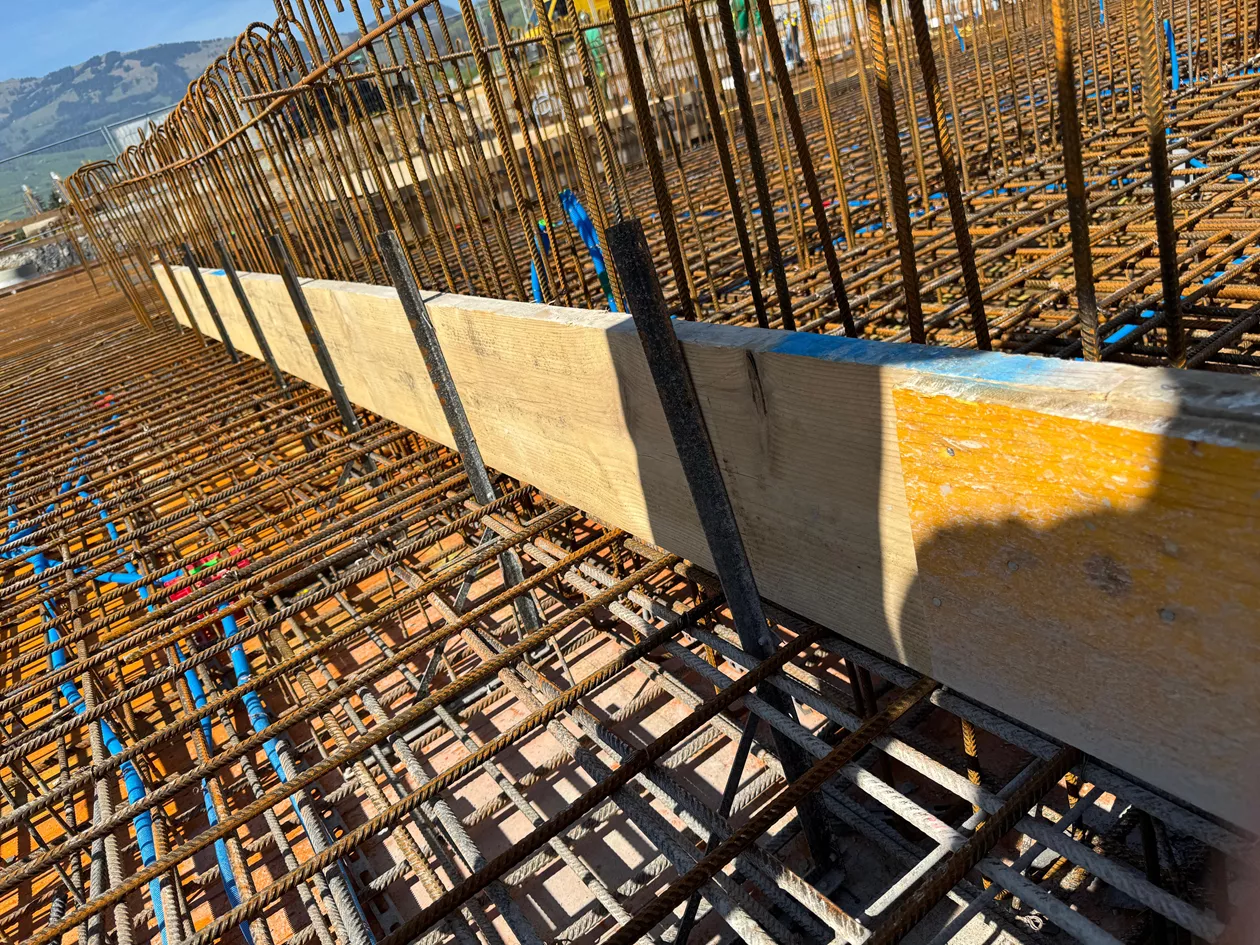

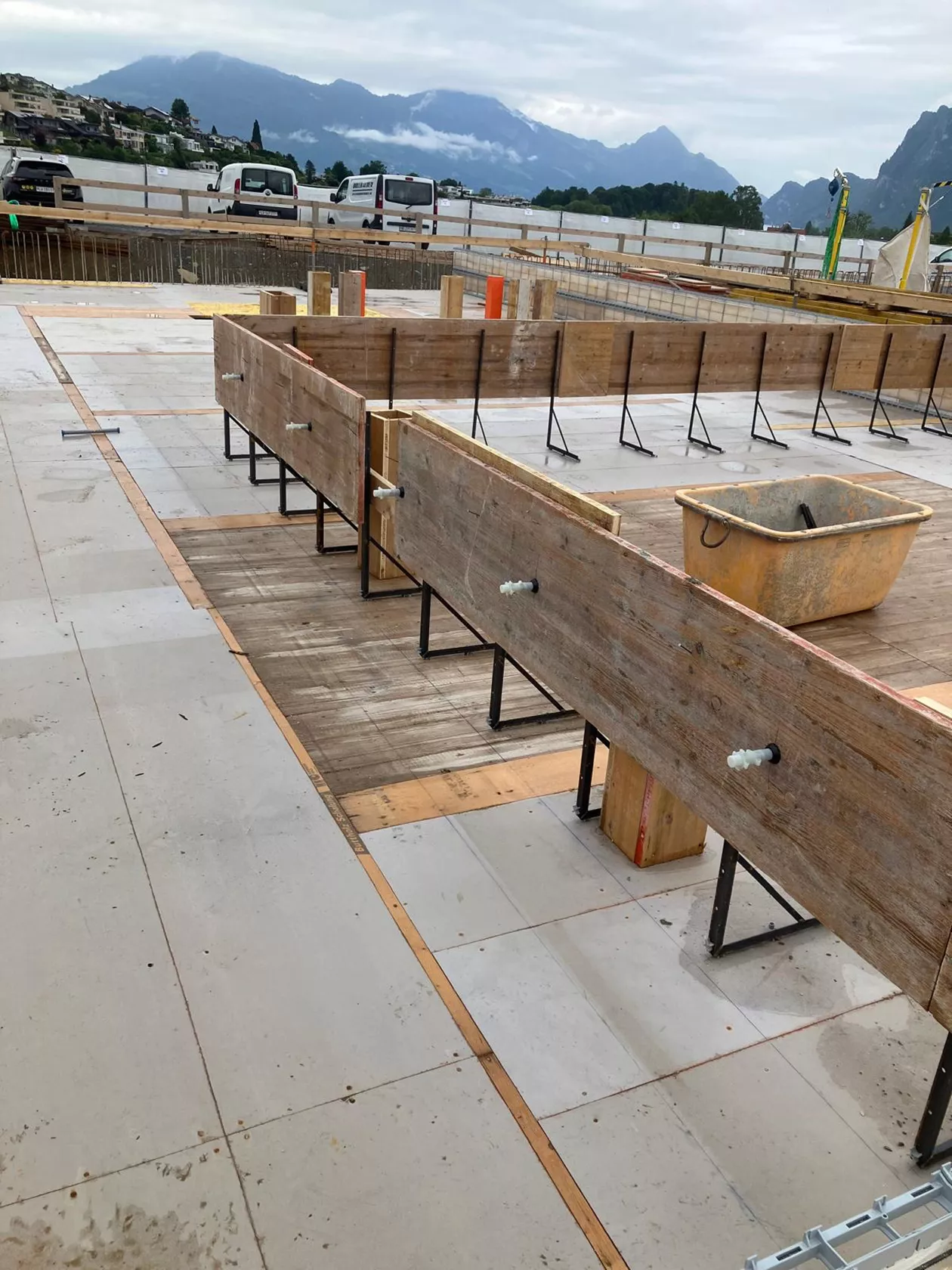

Le système Randfix réduit au minimum les dépenses de coffrage des rives de dalle dans les constructions de murs en briques. La planche de coffrage peut être fixée à la hauteur souhaitée à l'aide de papillons. Après le montage de l'équerre et de la planche de coffrage, l'équerre est clouée sur le coffrage de dalle à l'aide de clous en aluminium. Le papillon permet un décoffrage rapide. Le programme de livraison comprend des équerres de coffrage pour des épaisseurs de dalle de 12 à 60 cm. L’équerre Randfix (nº art. 1106) associée au support Randfix pour prédalles (nº art. 1112) est la solution idéale pour les prédalles. Pour les plafonds suspendus, des exécutions spéciales peuvent être fabriquées et livrées dans les délais sur demande.

Avantages

  • Le coffrage de rive peut être aisément monté à partir du coffrage de la dalle
  • Randfix peut aussi être utilisé pour des garnitures d’isolation
  • Malgré Randfix, la pose d'appuis à glissement n'est pas un problème

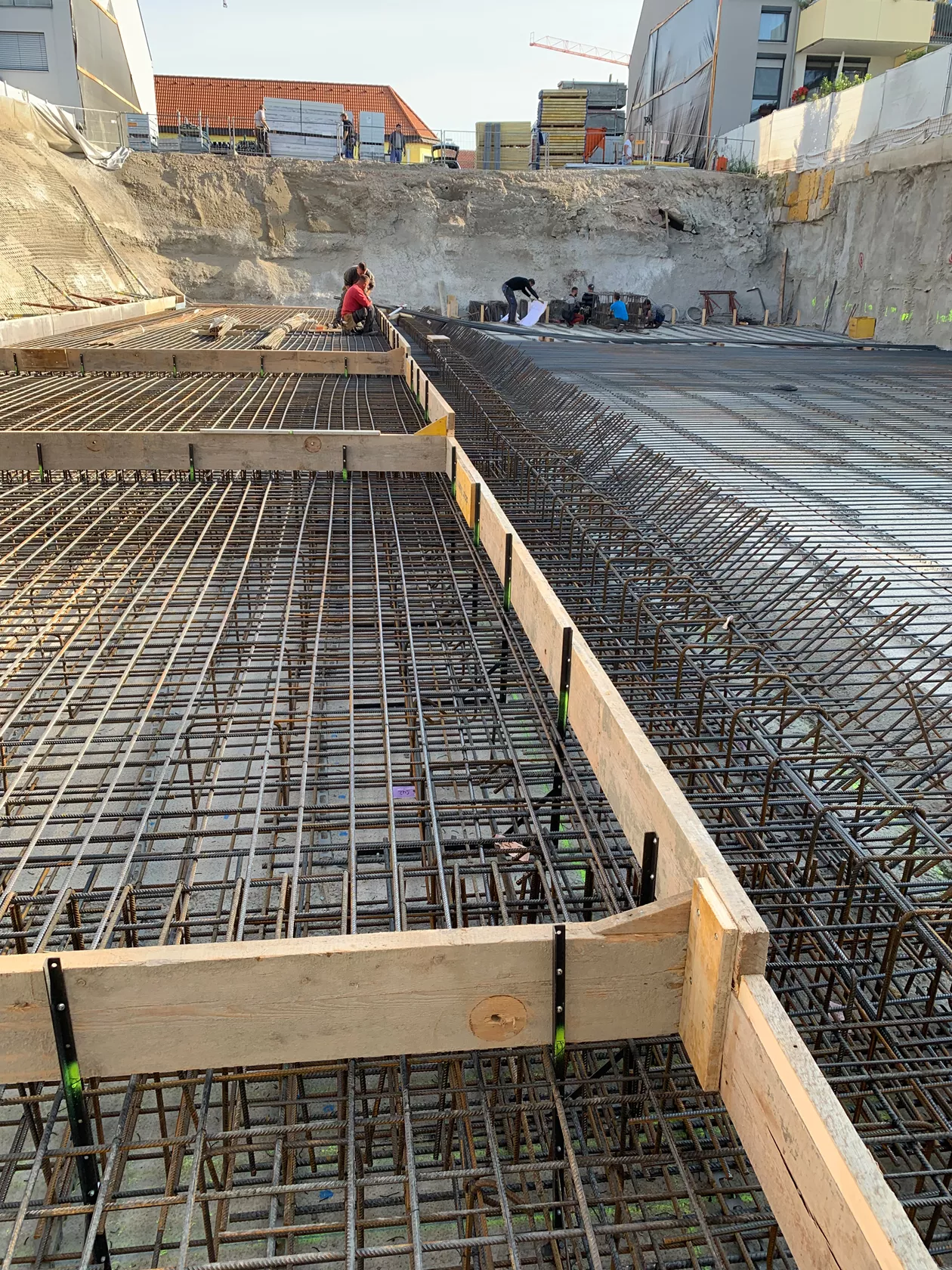

  • Pas d‘entrave à la pose de l‘armature
  • Vous économisez du temps et de l‘argent
  • Même pour des prédalles préfabriquées

Vidéo

Programme de livraison

Accessoires

Programme de livraison


Article Désignation Poids Unités palette
1101 Equerre-Randfix de 12-15 cm 548.0 g 20 pcs 1120 pcs

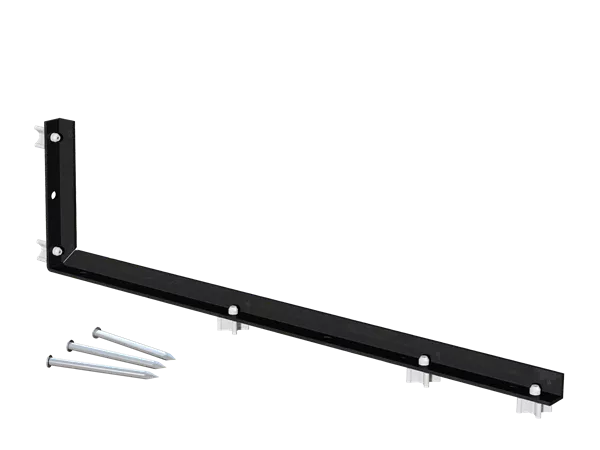

1102 Equerre-Randfix de 16-25 cm 563.0 g 20 pcs 1120 pcs

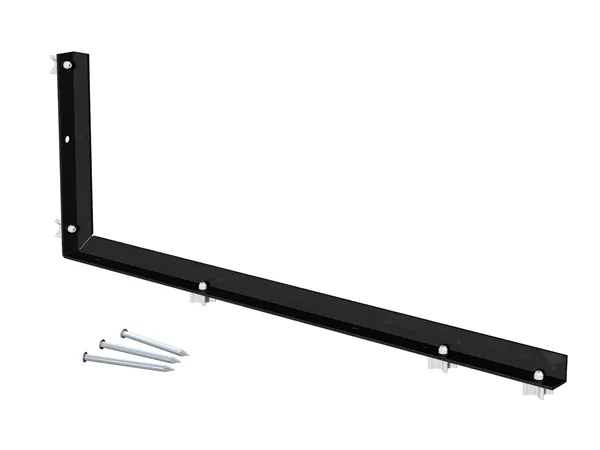

1103 Equerre-Randfix de 26-35 cm 910.0 g 10 pcs 400 pcs

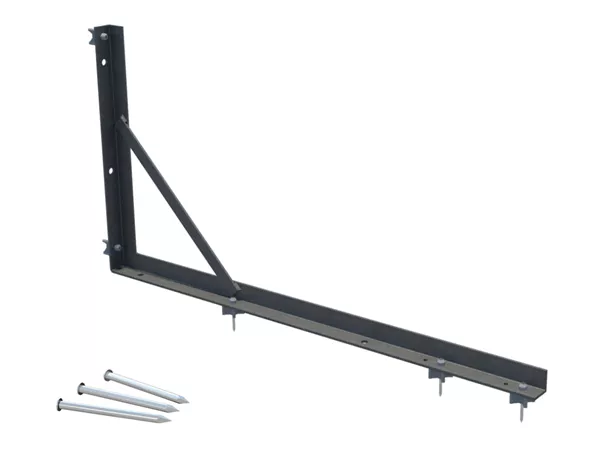

1104 Equerre-Randfix de 36-40 cm 1.0 kg 10 pcs 400 pcs

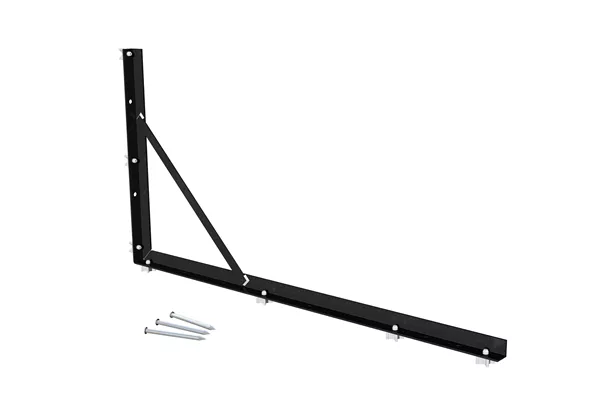

1105 Equerre-Randfix de 40-60 cm 1.5 kg 10 pcs 200 pcs

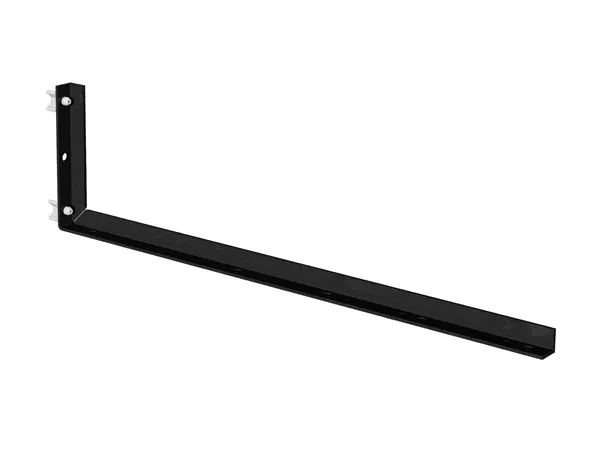

1106 Equerre-Randfix de 16-25 cm pour prédalles 609.0 g 20 pcs 1120 pcs

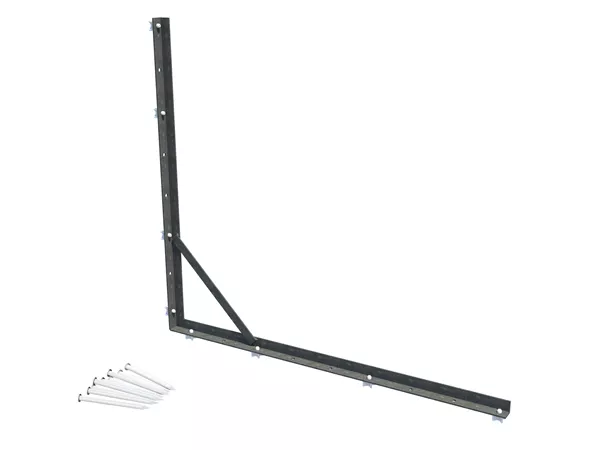

1109S Equerre-Randfix de 700 x 800 mm avec étai 1.9 kg 10 pcs
1110 Papillon Randfix pour le serrage 10-90 mm 715.0 g 10 pcs
1112 Support Randfix pour prédalles 97.0 g 20 pcs

Accessoires

Article Désignation Unités
1150 Clous en aluminium 3,1 x 45 mm pour équerre en métal 1000 pcs
1143 Tampon à clouer pour dalles préfabriquées 6x35 mm (équerre métal) 100 pcs
1144 Tampon à clouer pour dalles préfabriquées 6x60 mm (équerre poly) 100 pcs

Spécifications techniques


Article Désignation Longueur Hauteur
1101 Equerre-Randfix de 12-15 cm 53.40 cm 12.50 cm
1102 Equerre-Randfix de 16-25 cm 53.40 cm 15.60 cm
1103 Equerre-Randfix de 26-35 cm 62.50 cm 24.40 cm
1104 Equerre-Randfix de 36-40 cm 62.50 cm 24.40 cm
1105 Equerre-Randfix de 40-60 cm 78.00 cm 41.20 cm
1106 Equerre-Randfix de 16-25 cm pour prédalles 53.40 cm 14.40 cm
1109S Equerre-Randfix de 700 x 800 mm avec étai 80.00 cm 70.00 cm
1110 Papillon Randfix pour le serrage 10-90 mm
1112 Support Randfix pour prédalles

Utilisation

Randfix Technische Zeichnungn zur Montage

Schéma 1

Article Désignation Epaisseur de dalle A Hauteur de grille B1/B2 Dimensions du trou percé C1/C Ecart angulaire avec les planches d'échafaudage Ecart angulaire avec les panneaux de coffrage
1101 12-15 cm 12 cm 8.5 cm 3.5 cm 130 cm
1101 12-15 cm 13 cm 8.5 cm 4.5 cm 130 cm
1101 12-15 cm 14 cm 8.5 cm 5.5 cm 130 cm
1101 12-15 cm 15 cm 8.5 cm 6.5 cm 130 cm
1102 16-25 cm 16 cm 8.5 cm 7.5 cm 130 cm
1102 16-25 cm 18 cm 8.5 cm 9.5 cm 130 cm
1102 16-25 cm 20 cm 8.5 cm 11.5 cm 130 cm
1102 16-25 cm 25 cm 8.5 cm 16.5 cm 115 cm
1103 26-35 cm 26 cm 14.5 cm 11.5 cm 110 cm 95 cm
1103 26-35 cm 28 cm 14.5 cm 13.5 cm 100 cm 85 cm
1103 26-35 cm 30 cm 14.5 cm 15.5 cm 78 cm
1103 26-35 cm 32 cm 14.5 cm 17.5 cm 72 cm
1104 36-40 cm 34 cm 14.5 cm 19.5 cm 67 cm
1104 36-40 cm 36 cm 14.5 cm 21.5 cm 62 cm
1104 36-40 cm 38 cm 14.5 cm 23.5 cm 58 cm
Randfix Technische Zeichnungn zur Montage

Schéma 2

Article Désignation Epaisseur de dalle A Hauteur de grille B1/B2 Dimensions du trou percé C1/C Ecart angulaire avec les panneaux de coffrage
1105 41-60 cm 40 cm 14.5 / 31.5 cm* 25.5 / 8.5 cm* 60 cm*
1105 41-60 cm 45 cm 14.5 / 31.5 cm* 30.5 / 13.5 cm* 55 cm*
1105 41-60 cm 50 cm 14.5 / 31.5 cm* 35.5 / 18.5 cm* 50 cm*
1105 41-60 cm 55 cm 14.5 / 31.5 cm* 40.5 / 23.5 cm* 45 cm*
1105 41-60 cm 60 cm 14.5 / 31.5 cm* 45.5 / 28.5 cm* 40 cm*

* Deux trous et deux panneaux de coffrage (l'un sur l'autre) sont nécessaires à partir d'une épaisseur de dalle de 40 cm. Voir le schéma technique 2.
